Graf-Syteco: Flexible Bedien- und Steuergeräte mit Kugelkopfhalterung

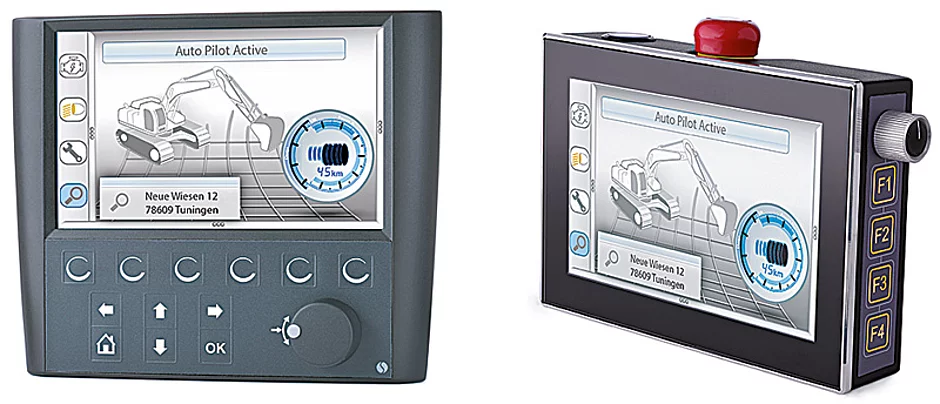

Mit den beiden Bedien- und Steuergeräten vom Typ D3510 und D4510 bietet Graf-Syteco Lösungen für den Einsatz in mobilen Arbeits­maschinen an, die sich flexibel etwa im Führerstand montieren lassen. Auf der Rückseite der Gehäuse bietet eine Kugelkopfhalterung eine sehr einfache Montagemöglichkeit. Alternativ ist auch ein mobiler, kabel­gebundener Einsatz möglich. Der Vorteil, den die Geräte dem Maschinenbediener bieten: Die Bedienung kann immer innerhalb einer Armlänge geschehen.

In beiden neuen Geräten sorgt ein 32-Bit-ARM9-Prozessor mit 64 MB RAM, 32 MB Flash und 8 kB FRAM für die notwendige Rechenleistung, um die Steuerungs- und Visualisierungsaufgaben umzusetzen. Das 7"-Display ist auch unter Sonneneinstrahlung ablesbar. Mit einer Auflösung von 800 x 480 Pixeln eignet es sich auch für die Darstellung komplexer Maschinenzustände.


Das Modell D3510 hat ein rundum gemäß IP65 geschütztes Gehäuse und eignet sich dadurch auch für den Einsatz im Außenbereich einer Maschine. Zwölf taktile Tasten und ein Drehgeber ermöglichen Eingaben durch den Bediener. Mit zwei CAN-Schnittstellen sowie je einer RS232-, Ethernet- und USB-Schnittstelle lässt sich das Gerät einfach in verschiedenste Automatisierungsarchitekturen integrieren. Über zwei Video-Schnittstellen können die Bilder von ­Kameras eingeblendet werden. ­Eine Kamera zur Umfeldüberwachung oder eine Rückfahrkamera können so zu einer erhöhten Betriebssicherheit beitragen.

Beim D4510 setzt Graf-Syteco auf ein etwas anderes Gehäusekonzept: Die acht taktilen Tasten und der Drehgeber sind seitlich am Gehäuse angebracht. Auf der Gehäuseoberseite befindet sich ein Not-Aus-Taster, der separat verkabelt werden kann. Alternativ ist auch ein Schlüsselschalter möglich. Das Gerät hat im Vergleich zum D3510 zusätzlich analoge und digitale Ein- und Ausgänge sowie eine weitere, galvanisch getrennte CAN-Schnittstelle mit an Bord. Mit der Schutzart IP20 ist der Einsatz auf den Innen­bereich eines Fahrzeugs beschränkt.

Beide Geräte lassen sich entweder in C oder mit der neuen ­Visu-Software von Graf-Syteco programmieren. Die E1-Zulassung ermöglicht den problemlosen Betrieb in Fahrzeugen. Typische Anwendungen für die neuen Bedien- und Steuergeräte sind mobile Maschinen, im Agrar-, Bau- und Kommunalbereich.     §
