Ulma Construction GmbH Einem Megaprojekt die richtige Form geben

Es ist das größte US-Militärhospital außerhalb der Vereinigten Staaten, das aktuell in der Nähe des rheinland-pfälzischen Weilerbach entsteht, und eine Baumaßnahme gigantischen Ausmaßes. Die besondere Dimension der Baustelle erfordert nicht nur eine taktgenaue Planung im Rahmen des straffen Bauzeitplans, sondern auch eine punktgenaue Lieferung aller Baumaterialien sowie ein effizientes Handling der benötigten Schalungssysteme. Deren wirtschaftlicher Einsatz trägt maßgeblich dazu bei, das ambitionierte Ziel von 22 Monaten Rohbauzeit zu erreichen. Hierfür vertraut die aus der Ed. Züblin AG und der Gilbane Germany GmbH bestehende Arbeitsgemeinschaft auf die bewährten Schalungslösungen der Ulma Construction GmbH.

Pressemitteilung | Lesedauer: min | Bildquelle: Ulma Construction

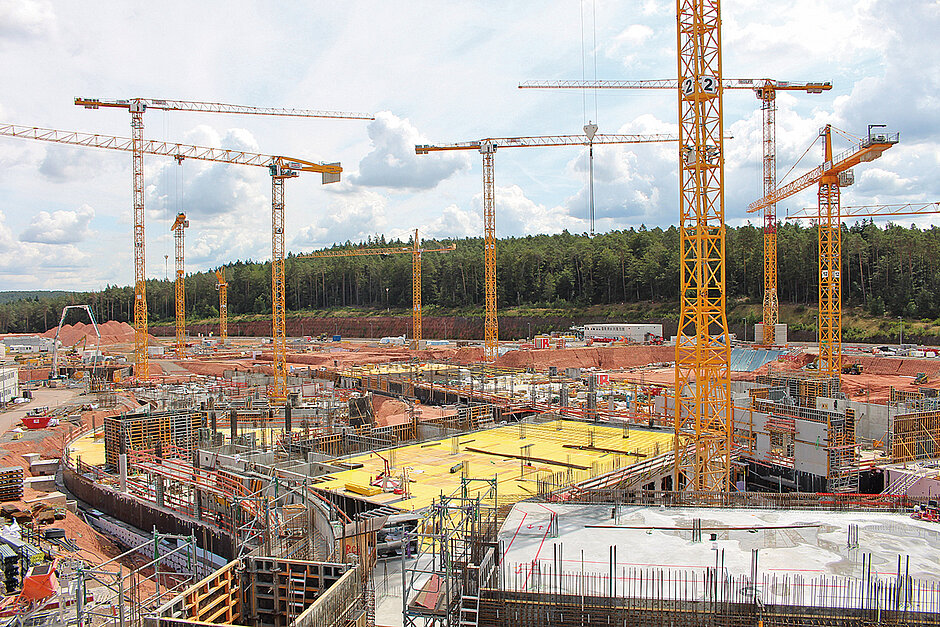

Die Größe der Baustelle ist bemerkenswert. 15 Krane sind gleichzeitig im Einsatz, um das US-Klinikum in unmittelbarer Nachbarschaft der Airbase Ramstein voranzubringen. Ab Ende 2027 soll das Gebäude, das offiziell unter der Bezeichnung »Rhine Ordnance Barracks Medical Center Replacement (ROB MCR)« firmiert, für die insgesamt 200 000 US-Militärangehörigen und die in Deutschland stationierten zivilen Angehörigen des US-Verteidigungsministeriums zur Verfügung stehen. Errichtet wird es, inklusive Parkhäusern, auf einer Fläche von rund 90 000 m2 von der Ed. Züblin AG und der Gilbane Germany GmbH. Vorgesehen sind 4 680 Räume, darunter 120 Untersuchungsräume und neun Operationssäle. Bereits im August soll der Rohbau abgeschlossen sein.

Überzeugende Kommunikation

Einzuhalten ist ein so ambitionierter Zeitplan nur, wenn alle Beteiligten an einem Strang ziehen und ihre Expertise bündeln. Mit der Ulma Construction GmbH, Rödermark, haben die ausführenden Unternehmen hierfür einen erfahrenen und zuverlässigen Schalungspartner an ihrer Seite. Um stets einen reibungslosen Bauablauf und einen zielorientierten Schalungseinsatz sicherzustellen, ist Achim Watz als erfahrener Ulma-Projekteiter regelmäßig vor Ort im Einsatz. Bei ihm laufen alle Fäden zusammen. Er ist Ansprechpartner, Ideengeber und Kommunikationsschnittstelle zu Züblin. Und das funktioniert gut auf der Megabaustelle und trägt maßgeblich dazu bei, dass die benötigten Schalungssysteme immer dann zur Verfügung stehen, wenn sie benötigt werden. Bauleiter Paul Schneider, Ed. Züblin AG, Direktion Stuttgart, ist sehr zufrieden mit der Zusammenarbeit: »Auf die Disposition kann ich mich zu 100 % verlassen. Die Materialverfügbarkeit ist gerade bei einer Baustelle dieses Ausmaßes besonders wichtig. Auch kurzfristige Bestellungen werden schnell bearbeitet und ­geliefert.«

Vorausschauende Planung

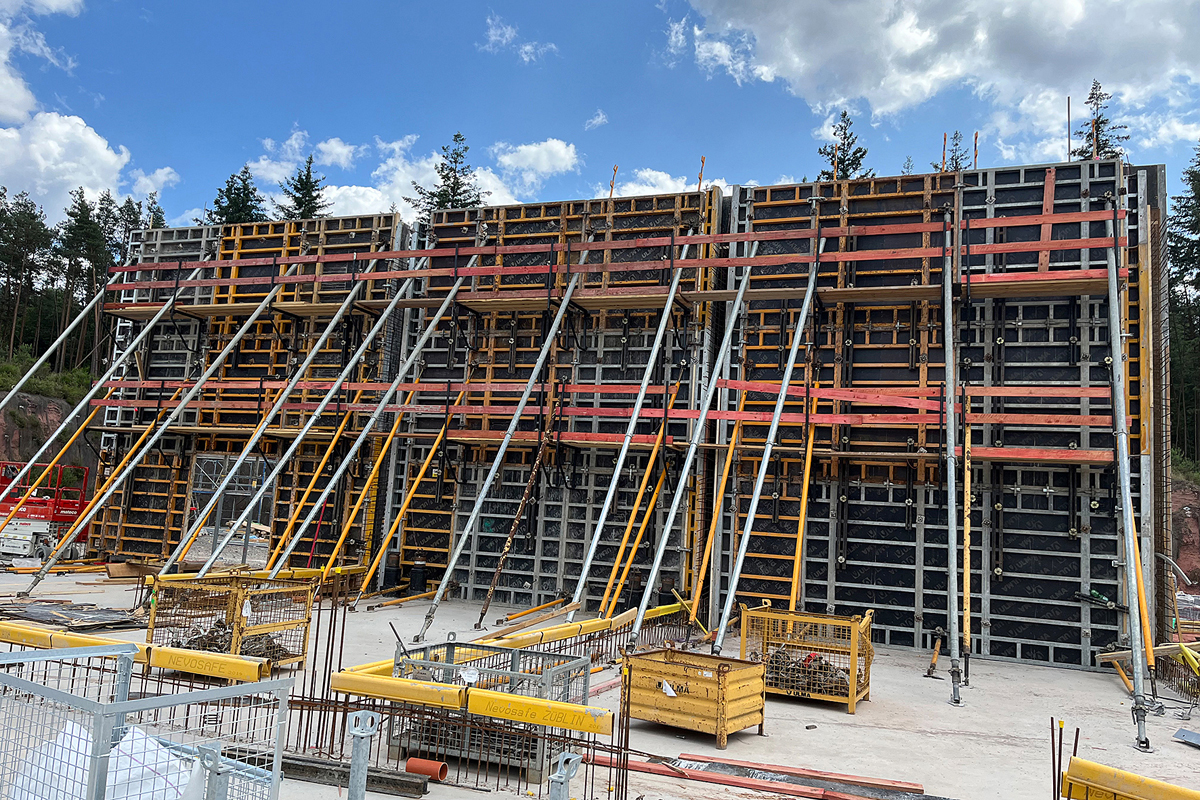

Züblin ist auf der Baustelle für die Termin- und Materialplanung zuständig. Hier ist es entscheidend, den Überblick zu behalten. »Wir arbeiten mit Umsetzeinheiten, so muss nicht jede Schalungseinheit wieder auseinandergenommen werden, sondern kann schnell wiederverwendet werden«, beschreibt Werner Olschewski, stellvertretender Technischer Leiter bei Ulma, die umsichtige Planung des Schalungseinsatzes. »Da nicht alle Rahmenelemente jeden Tag benötigt werden, haben wir die Umsetzeinheiten farblich markiert. Der Auslastungsgrad auf der Baustelle ist hoch. Daher müssen wir jederzeit wissen, wo sich was befindet. Auch für die Kostenübersicht ist das wichtig.«


Schnell und wirtschaftlich

Zur Größe der Baustelle passend, ist der Schalungseinsatz enorm. Es werden fünf verschiedene Schalungssysteme verwendet: neben 11 000 m2 der Stahlrahmenschalung Orma auch 6 000 m2 des innovativen modularen Fallkopf-Deckensystems Onadek. Hinzu kommen 750 m2 MK-Deckentische, Fassadenschalung aus dem MK-Bausatz, die F-4 Max-Stützenschalung, die KSP-Schachtbühne und die BMK-Kletterbühne. »Gerade der Einsatz von Onadek hat uns auf der ganzen Linie in puncto Wirtschaftlichkeit und Handhabung überzeugt. Onadek ist flexibel, robust und sicher. Durch die Steckverbindungen und den modularen Aufbau sind Aufbaufehler auf der Baustelle nahezu ausgeschlossen«, so Schneider. Die Möglichkeit des frühen Ausschalens, die die Schalung bietet, birgt viele Vorteile. »Ein für uns wesentlicher Vorteil bestand jedoch vor allem in der Robustheit des Systems. Die Schalungsmodule können platzsparend auf der Baustelle gelagert und transportiert werden. Die Systemteile bestehen aus robustem, feuerverzinktem Stahl, wodurch die Nachlaufkosten äußerst überschaubar bleiben.«

Raster tragen Flächenlast

In Weilerbach wird die Onadek-Deckenschalung im größtmöglichen Raster von 2 x 2,5 m verwendet. Die Deckenhöhe in den aufgehenden Geschossen liegt zwischen 4,58 m und 4,68 m bei einer Deckenstärke von 32 cm. Um sich mit dem System vertraut zu machen und dieses sicher zu handeln, wurde Onadek zunächst im Untergeschoss eingesetzt, wo die Höhe maximal 2,1 m beträgt.

Treppenhäuser vorgeklettert

Die Treppenhauskerne und Aufzugschächte werden in Weilerbach mithilfe der Kletterkonsole BMK und der Schachtbühne KSP vorgeklettert. Auf Nachlaufbühnen hat man dabei verzichtet – einerseits aus Kostengründen, aber auch, um möglichst große Bewegungsfreiheit zu haben. Zudem wurden die Arbeiten in dem darunter liegenden Geschoss dadurch nicht beeinträchtigt. Optisch fällt das künftige US-Militärkrankenhaus durch seine geschwungene Fassade auf, die eine wehende Fahne symbolisieren soll. Um die besondere Form herzustellen, kommen Randdeckentische zum Einsatz, die weit ausgekragt werden. In den schmalen Bereichen mit einer Tiefe von 1,4 m und 1,7 m liefert Ulma Sondertische, die eigens für das Projekt in Weilerbach angefertigt werden. Im Teilprojekt 2, das den Bau der Behandlungsräume und Operationssäle umfasst, wird im Bereich der Bandfassade mit einer Fassadenschalung gearbeitet. Hierfür nutzen die Rohbauer als Tragkonstruktion das MK-System von ­Ulma. »Unsere Elemente können eine hohe Last aufnehmen. Das größte Element, das auf der Baustelle in Weilerbach zum Einsatz kommt, ist 6,2 t schwer«, ­berichtet Watz.d
