An der Saarbrücker Straße entsteht im Berliner Ortsteil Prenzlauer Berg ein neues Bürogebäude. Die Realisierung des Rohbaus stellt sich aufgrund der anspruchsvollen Architektur und der beengten Platzverhältnisse als Herausforderung dar. Mit ULMA Construction hat die ausführende Otto Wulff Bauunternehmung jedoch einen Schalungsprofi an ihrer Seite, der lösungsorientiert und ideenreich die Umsetzung mit vorantreibt.
Mehmet Dedeoglu, Projektleiter für Rohbau, Otto Wulff Bauunternehmung
»Für die Baustellensituation waren die platzsparenden Verbauschalungen aus Stahlblech perfekt. Eine Ankerbefestigung von hinten wäre nicht möglich gewesen. Ich bin begeistert, dass wir dank des Einfallsreichtums von ULMA auf Abstützböcke verzichten konnten. Das hat uns deutlich weitergebracht.«
In der Saarbrücker Straße am Prenzlauer Berg erfährt der Komplex der historischen Königstadt Brauerei bald eine neue Nutzung: ADN Immo-Direkt Core Invest lässt hier seit 2021 von der Otto Wulff Bauunternehmung ein Bürogebäude mit bis zu 400 Arbeitsplätzen, einem Konferenzzentrum im Erdgeschoss sowie zwei Untergeschossen für Auto- und Fahrradstellplätze errichten.
Architektonischer Hingucker

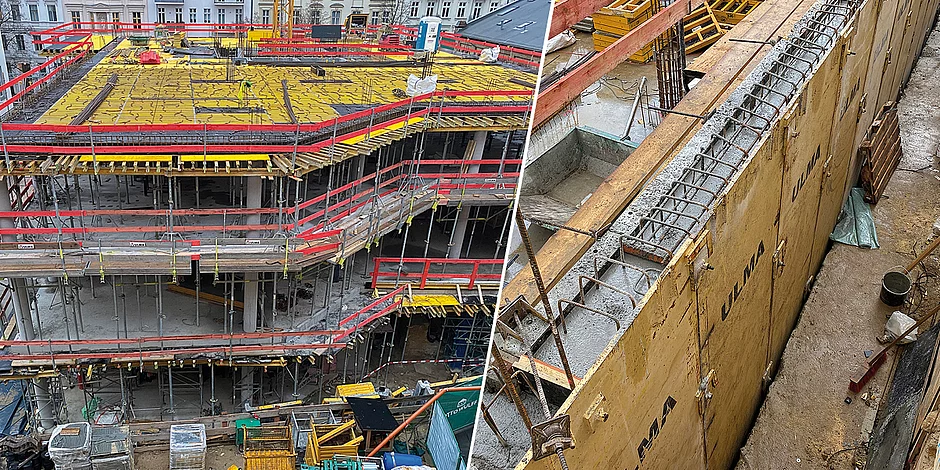

Damit die künftigen Nutzer einen unverbauten Blick auf die historischen Denkmäler der Umgebung genießen können, liegt den Plänen von Architekt Sergei Tchoban eine offene Stahl- und Glasfassade mit Auskragungen zugrunde. Realisiert wird diese Architektur mithilfe der Schalungssysteme von ULMA Construction. Von den ULMA-Systemlösungen kommen u. a. 1 570 m² der Deckenschalung Onadek, 750 m² der Rahmenschalung Orma, 255 laufende Meter der Absturzsicherung MBP sowie die Stützenschalung F-4 Max zum Einsatz. Um die für die Auskragungen notwendige Abtragung der Lasten sicherzustellen, sorgt zudem das schnell aufzubauende Gerüst T-60 für die Anpassung an die Bauwerksgeometrie. Mit einer Tragfähigkeit von bis zu 67 kN pro Stiel zeigt sich T-60 leistungsstark und damit auch wirtschaftlich, denn es muss insgesamt weniger Material aufgebaut werden.
Gegen einhäuptige Wandschalung mit Abstützböcken
Diffizil gestaltet sich die Baustelle aufgrund des Platzmangels. Durch die bereits bestehenden Gebäude auf dem Areal der historischen Königstadt Brauerei, aber auch aufgrund eines denkmalgeschützten, in den Neubau zu integrierenden Bierkellers ist der zur Verfügung stehende Arbeitsraum zwischen der Baugrube und der Außenkante der Wand stark eingeschränkt. Konventionelle, zweihäuptige Schalungssysteme waren für die Erstellung der Außenwände im Untergeschoss nicht anwendbar. Eine einhäuptige Wandschalung mit schweren Abstützböcken kam nur an manchen Stellen infrage.
Um die für die Auskragungen notwendige Abtragung der Lasten sicherzustellen, kommt das schnell aufzubauende Gerüst T-60 zum Einsatz. Es verfügt über eine Tragfähigkeit von bis zu 67 kN pro Stiel.
Vor diesem Hintergrund überzeugte die ULMA-Sonderlösung: Alternativ wurden an der Außenseite 1,2 m breite, platzsparende Verbauschalungen aus Stahlblech verwendet, die auf der Innenseite mit der Wandschalung Orma kombiniert wurden. So konnte dennoch eine zweihäuptige Schalung realisiert werden. »Die Schraubenmutter ist schon fest in den Außenelementen integriert. Um die Elemente zu verbinden, müssen nur von der Innenseite aus Ankerstäbe durchgeführt werden. Außen reichen bereits sieben Zentimeter Arbeitsraum für den Einsatz aus«, beschreibt ULMA-Projektleiter Raul Garcia die Vorgehensweise und der Projektleiter für Rohbau Mehmet Dedeoglu von Otto Wulff ergänzt: »Für die Baustellensituation in der Saarbrücker Straße ist die Lösung perfekt. Eine Ankerbefestigung von hinten wäre nicht möglich gewesen. Ich bin begeistert, dass wir dank des Einfallsreichtums von ULMA auf Abstützböcke verzichten konnten. Das hat uns deutlich weitergebracht.«
Flexibel und wirtschaftlich schalen
Auch die übrigen Lösungen des Schalungsprofis überzeugen. »Die Realisierung des Rohbaus ist zwar aufwendig, aber technisch sehr interessant. So ist keine Decke in dem Gebäude wie die andere. Das erfordert Flexibilität«, erklärt ULMA-Projektleiter Raul Garcia einen relevanten Aspekt der schalungstechnischen Herausforderungen in der Bundeshauptstadt. Dank Onadek ließen sich dennoch schnell und wirtschaftlich überzeugende Ergebnisse erzielen, wie Dedeoglu betont: »Neben den überlappend einlegbaren Metallträgern und dem sicheren Verlegen der Schaltafel von unten überzeugt vor allem das Fallkopfsystem. Das ist innovativ, denn es ermöglicht ein schnelleres Ausschalen. Dadurch ist die notwendige Vorhaltung auf der Baustelle geringer – bei engen Platzverhältnissen wie in der Saarbrücker Straße ist dies ein enormer Pluspunkt.«
Onadek kombiniert die Vorzüge von modularen und konventionellen Deckenschalungen: Während das auf 250 cm x 50 cm große 3S-Schaltafeln abgestimmte Raster einen einfachen und gleichzeitig stabilen Aufbau erlaubt, sorgt das System mit den überlappend einsetzbaren Stahlträgern für Flexibilität vor Ort. Zusätzlich zu Onadek kommt für eine optimale Anpassung an die unterschiedlichen Raumgeometrien die Deckenschalung Enkoflex zum Einsatz. Mit ihrer Hilfe werden die versetzten Unterzüge realisiert.
Auch bei der Erstellung der Lichtschächte im Untergeschoss macht sich das bewährte ULMA-Baukastenprinzip bezahlt. Dort, wo Orma aus Platzgründen nicht angewendet werden kann, kommt die leichte Stahlrahmenschalung LGW ins Spiel. Das LGW-System ist ab einer Elementhöhe von 0,6 m und einer Breite von 0,3 m erhältlich und gilt als eine ideale Ergänzung zur Großflächen-Stahlrahmenschalung.
Partnerschaftliche Zusammenarbeit
Dank der hohen technischen Expertise der Schalungsspezialisten aus Rödermark kommen die Rohbauarbeiten in Berlin gut voran. Doch auch von der partnerschaftlichen Kooperation mit dem ULMA-Team ist Dedeoglu angetan: »Wir arbeiten das erste Mal mit ULMA zusammen und es klappt alles hervorragend. Nicht nur, dass die Materialien rechtzeitig zur Verfügung stehen, die Mitarbeiter sind auch flexibel und haben bei kniffligen Fragestellungen sofort eine Lösung parat. So macht das Arbeiten Spaß.«t
