baumagazin-online.de: Präzisionslösungen für Schwerlastantriebe

Aktuelles OEM / Maschinen-, Fahrzeug- und Antriebstechnik / Wartung / Pflege / Instandhaltung

Pressemitteilung | Lesedauer: min | Bildquelle: RINGSPANN

Die Konus-Spannsätze und Schrumpfscheiben von Ringspann zählen zur Spitzengruppe der reibschlüssigen Welle-Nabe-Verbindungen. Weltweit sorgen sie für die verlustfreie Kraftübertragung in den Antriebssträngen von Fördersystemen, Baumaschinen, Pumpen, Turbinen und Generatoren. Als Heavy-Duty-Lösung besonders geeignet für den Einsatz in den Erdbewegungs- und Schüttgutanlagen der Montan- und Bergbautechnik sind dabei die True Centering-Spannsätze sowie die Schrumpfscheiben der RLK-Familie.

Marvin Raquet, Produktmanager bei Ringspann
»Die Spannsätze lassen sich an die antriebstechnische Peripherie der Kunden anpassen.«

Als Funktionselemente der reibschlüssigen Kraftübertragung finden sich die Welle-Nabe-Verbindungen von Ringspann heute in unzähligen Antriebssystemen des Maschinen- und Anlagenbaus. Maßstäbe in den Heavy-Duty-Anwendungen der Montan-, Bergbau- und Kraftwerkstechnik sollen vor allem die True Centering-Spannsätze sowie die RLK-Schrumpfscheiben des Unternehmens setzen.

Sie zeichnen sich durch extreme Genauigkeiten bei der Nabe-Welle-Zentrierung aus und beeindrucken durch ihre hohen übertragbaren Drehmomente. »Darüber hinaus lassen sie sich optimal an die antriebstechnische Peripherie der Kunden anpassen – beispielsweise wenn nur geringe Flächenpressungen möglich sind, weil die Naben sehr dünnwandig ausgeführt sind oder weil andere Anschlussteile zu schonen sind«, sagt Ringspann-Produktmanager Marvin Raquet.

Exakter Sitz dank Doppelschlitz

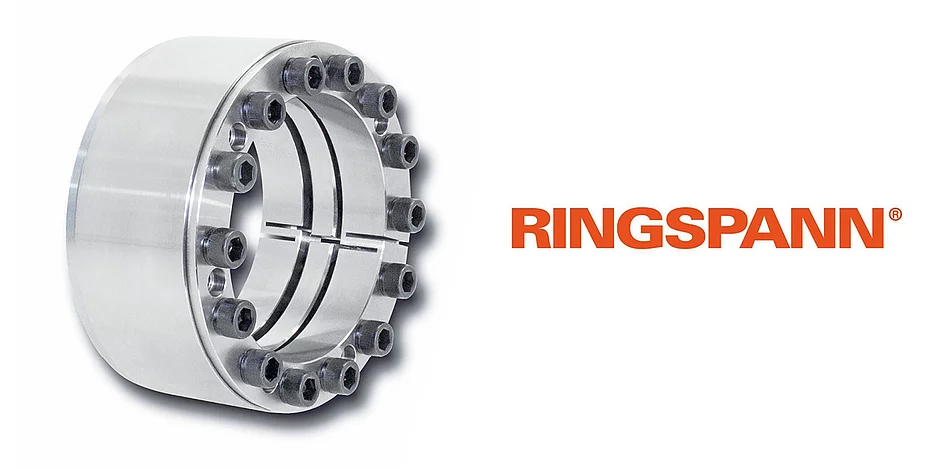

Die True Centering-Spannsätze RLK 402 TC und RLK 404 TC sind Innenspann-Verbindungen zum spielfreien Befestigen von Naben auf Wellen und kommen vorrangig in den Antriebssystemen montantechnischer Schüttgut-Förderanlagen zum Einsatz. Unter anderem gelten sie laut Ringspann als Optimallösung für Anwendungen mit Komponenten, die im Betrieb erhöhten Biegebeanspruchungen ausgesetzt sind, wie etwa große Förderbandtrommeln.

Sie punkten mit einer exzellenten Bearbeitungsqualität, übertragen Drehmomente von 18 500 Nm bis 1 701 000 Nm und eignen sich für Antriebswellen mit Durchmessern von 100 mm bis 600 mm. Charakteristisch für die Spannsätze ist neben ihrer dreiteiligen Bauform mit besonders langen und flachen Konen vor allem eine zweifache Seitenschlitzung von Innen- und Außenring. »Dieser Doppelschlitz gewährleistet bei der Zentrierung der Nabe auf der Welle extrem hohe Genauigkeiten – selbst bei einer mehrfachen Montage; außerdem ist bei normalen Anforderungen während des Spannens nicht mit einer axialen Verschiebung der Nabe zur Welle zu rechnen«, erklärt Marvin Raquet. Das heißt: Ein Konus-Spannelement vom Typ RLK 402 TC oder RLK 404 TC zentriert eine Bandtrommel mit höchster Präzision auf der Antriebswelle, und Trommel und Welle bleiben exakt zueinander positioniert. Weder muss also der Konstrukteur des Antriebssystems im Vorfeld potenzielle Ungenauigkeiten berücksichtigen, noch muss sich der Instandhalter darum sorgen, dass es seiner Wartungsarbeit an Präzision fehlt. »Unsere Spannsätze RLK 402 TC und RLK 404 TC leisten einen direkten Beitrag zum sicheren und effizienten Anlagenbetrieb und unterstützen zudem die Reduzierung des MRO-Aufwands«, sagt Marvin Raquet.d
