Häufig arbeiten Monteure mit drehbaren Montagetischen – ist ein Bauteil angebracht, drehen sie den Tisch, um den nächsten Arbeitsschritt vorzunehmen, ohne die eigene Position zu verändern. Dabei gilt es, bei jeder Drehung die optimale Einstellung zu finden. Zudem besteht die Gefahr, den Tisch zu weit zu drehen und einen Arbeitsschritt auszulassen, was zu Nacharbeit führen kann. Mit der Arretierfunktion für Rundtischlager der Serie PRT-04 will igus für Abhilfe sorgen.
Keinen Arbeitsschritt mehr vergessen

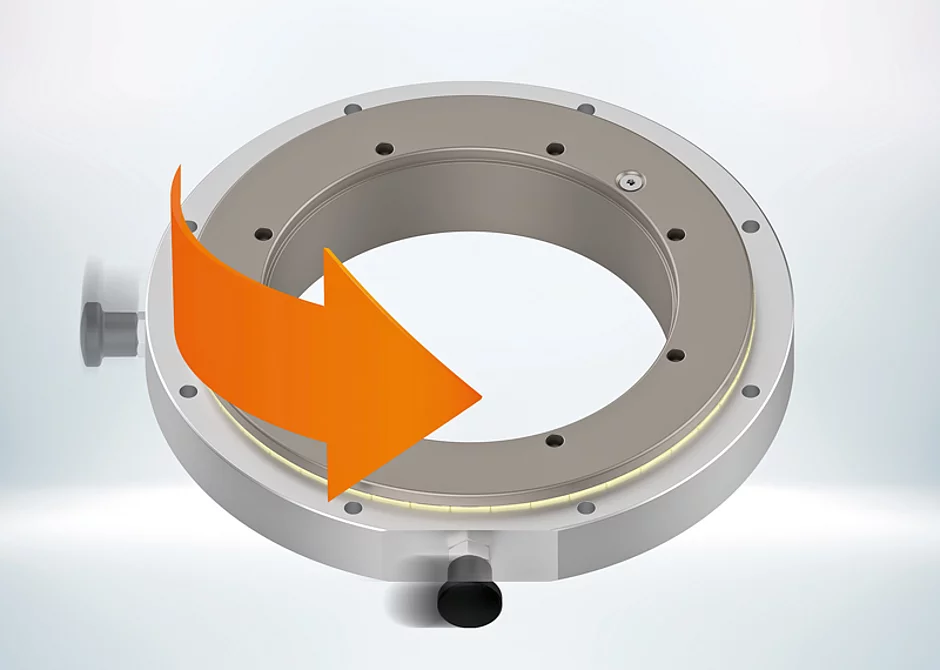

Vor dem Drehen wird der Federbolzen per Hand gezogen. Beim nächsten Rastpunkt, standardmäßig alle 90°, schnappt der Bolzen nach der Drehung ein und hält das Lager in Position. Der Anwender verschwendet keine Zeit mehr mit weiteren Justierungen. Weiterhin ist es möglich, die Arretierpunkte individuell zu bestimmen. So kann das Personal den Tisch um 20° drehen, um eine Glühkerze in einen Motor zu schrauben, und anschließend eine weitere Drehung um 70° vornehmen, um den Ölmessstab einzulegen. Das Einrasten macht es unmöglich, einen Schritt zu vergessen. Das PRT-04 mit Arretierfunktion ist Teil eines Baukastensystems, das für kompakte Bauräume und Lasten bis 48 kN entwickelt wurde. So kann man ein individuelles iglidur-PRT-Drehkranzlager in acht Größen von 20 mm bis 300 mm konfigurieren. Neben dem Zubehör wie Antriebszapfen, variabler Montageplatte und Klemmhebel bietet igus drei Außen- und eine Innenverzahnung für sehr begrenzte Bauräume an. Antreiben lassen sich die Drehkranzlager mit Antriebsriemen oder Zahnrädern, die igus im Spritzguss aus hochverschleißfesten Tribo-Polymeren fertigt.
Wie bei allen seinen Drehkranzlagern setzt igus radial und axial wirkende Gleitelemente zwischen den Innen- und Außenringen des Lagers ein. Die schmierfreien Gleiter aus iglidur J stehen für eine Minimierung von Reibung und Verschleiß. t
