RUD: Ketten-Antriebssystem sorgt für Drive im Wasserkraftwerk

Das Wasserkraftwerk Danzermühl in Laakirchen (Oberösterreich) ist ein Mammutprojekt, in das Bauherr Heinzel Energy 41 Mio. Euro und zweieinhalb Jahre Bauzeit investiert hat. Jetzt fließen 120 m³ Wasser pro Minute durch zwei Turbinen und erzeugen so 44,8 GWh Strom. Überschüssiges Flusswasser hält eine Wehranlage zurück, Schwemmgut ein 240 m2 großer Rechen. Damit Wehr- und Kraftwerksanlage effizient arbeiten können, muss die Rechenfläche sauber gehalten werden. Dafür sorgt eine Rechenreinigungsanlage der Braun Maschinenfabrik, angetrieben wird sie mit dem Ketten-Antriebssystem Tecdos Omega Drive von RUD.

Lesedauer: min

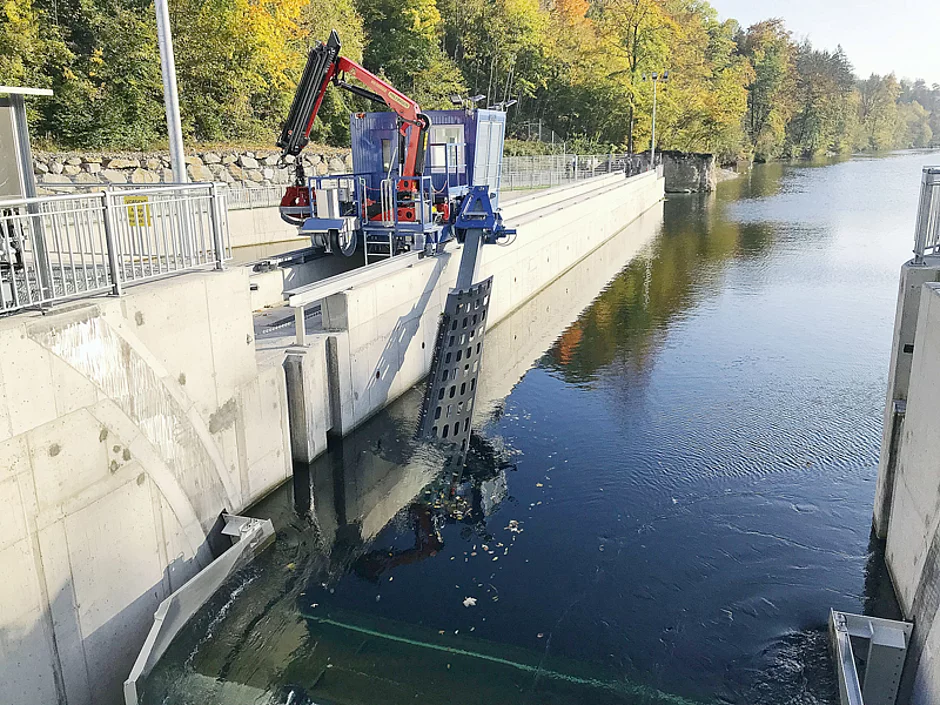

Bei der Rechenreinigungsanlage ist Heinzel Energy einen neuen Weg gegangen und setzt statt einer senkrechten jetzt auf eine horizontale Rechenreinigungsanlage mit einer Putztiefe von 8,1 m. »Der Rechenreiniger ist der größte dieser Art, den wir bislang gebaut haben, und eine ›echte‹ Neuentwicklung. Das Fahrwerk beispielsweise haben wir komplett neu konzipiert«, betont Robert Konrad, Konstruktionsleitung Stahlwasserbau bei der Braun Maschinenfabrik. Herkömmliche Antriebe wie Zahnstange und Seil kamen aufgrund der Witterungsverhältnisse und der Länge des Rechens nicht in Frage. »Da brauchten wir schon eine andere Lösung«, so Konrad.

Innovatives Antriebssystem

Als Entwicklungspartner für die Rechenreinigungsanlage von Braun lieferte RUD Ketten Rieger & Dietz aus Aalen (Baden-Württemberg) sein innovatives Antriebssystem Tecdos Omega Drive für drehende und lineare Bewegungen. Der verbaute Antrieb hat eine maximale Zugkraft von 6,5 t bzw. 65 kN und ein Eigengewicht von 297 kg. Das System fährt im Fall der Wehranlage mit zwei Geschwindigkeiten: Bei Volllast 14 m/Min und lastfrei 28 m/Min.

Basis für Tecdos Omega Drive ist eine Hochleistungs-Rundstahlkette von RUD. So ist das Antriebssystem besonders robust und unempfindlich gegen Schmutz, Sand, Wasser und Eis. Ein Vorteil gegenüber anderen Alternativen wie dem Seil- oder Zahnstangenantrieb. »Unser Tecdos Omega Drive kommt überall dort zum Einsatz, wo es schwierige Bedingungen gibt: in schmutziger Umgebung und unter widrigen Witterungsbedingungen. Hier zeigen sich die Vorteile der einsatzgehärteten, sehr verschleißfesten Tecdos-Rundstahlkette«, erklärt RUD-Anwendungstechniker Heribert Herzog.


Schnelle Installation und geringe Wartung

Zudem ist der Antrieb besonders kompakt. Als Typ Omega 65, wie er auch in Laakirchen im Einsatz ist, ist der Antrieb 468 mm hoch, 649 mm lang, 296 mm breit. Diese Kompaktheit erleichtert auch die Installation erheblich – anders als bei anderen Antriebsarten. »Beim Zahnstangenantrieb beispielsweise müssen die Zahnstangen in kurzen Abständen auf einer stabilen Unterlage verschraubt werden, damit sich nichts verformt. Bei knapp 50 m Verfahrweg, wie das bei der Rechenreinigungsanlage am Kraftwerk Danzermühl der Fall ist, kommt da ganz schön was zusammen. Der Zahnstangenantrieb kostet nicht nur viel Zeit und Geld bei der Montage, sondern ist auch wartungs- und störungsanfälliger«, erklärt Emanuele Frisi, Business Development Manager im Bereich Fördern & Antreiben bei RUD. Und Heribert Herzog ergänzt: »Was den Verfahrweg angeht, sind wir flexibel: Von 2 m bis zu ein paar hundert Metern können wir theoretisch alles realisieren.«

Von der Sonderanfertigung zur Serienreife

Für die Braun Maschinenfabrik war es das erste gemeinsame Projekt mit RUD. »Es hat alles einwandfrei geklappt und es stehen hoffentlich bald weitere Projekte mit RUD an. Denn die neu entwickelte Horizontalrechenreinigungsanlage mit dem Kettenantrieb Tecdos Omega Drive haben wir zum Standard in unserem Sortiment gemacht. Von der Sonderanfertigung zur Serie, sozusagen«, freut sich Konrad.

Auch für Kläranlagen eine Lösung

Auch für die Rechenreinigung in rechteckigen Kläranlagen ist der Tecdos Omega Drive eine Alternative zum herkömmlichen Reibradantrieb. Denn dieser kommt bei Eis und Schnee oder anderen Verschmutzungen auf dem Verfahrweg schnell an seine Grenzen. Das Tecdos-Antriebssystem arbeitet hier im Zusammenspiel mit der Tecdos-Rundstahlkette mit Formschluss und sorgt damit für eine sichere Kraftübertragung und einen verlässlichen Einsatz.    t
