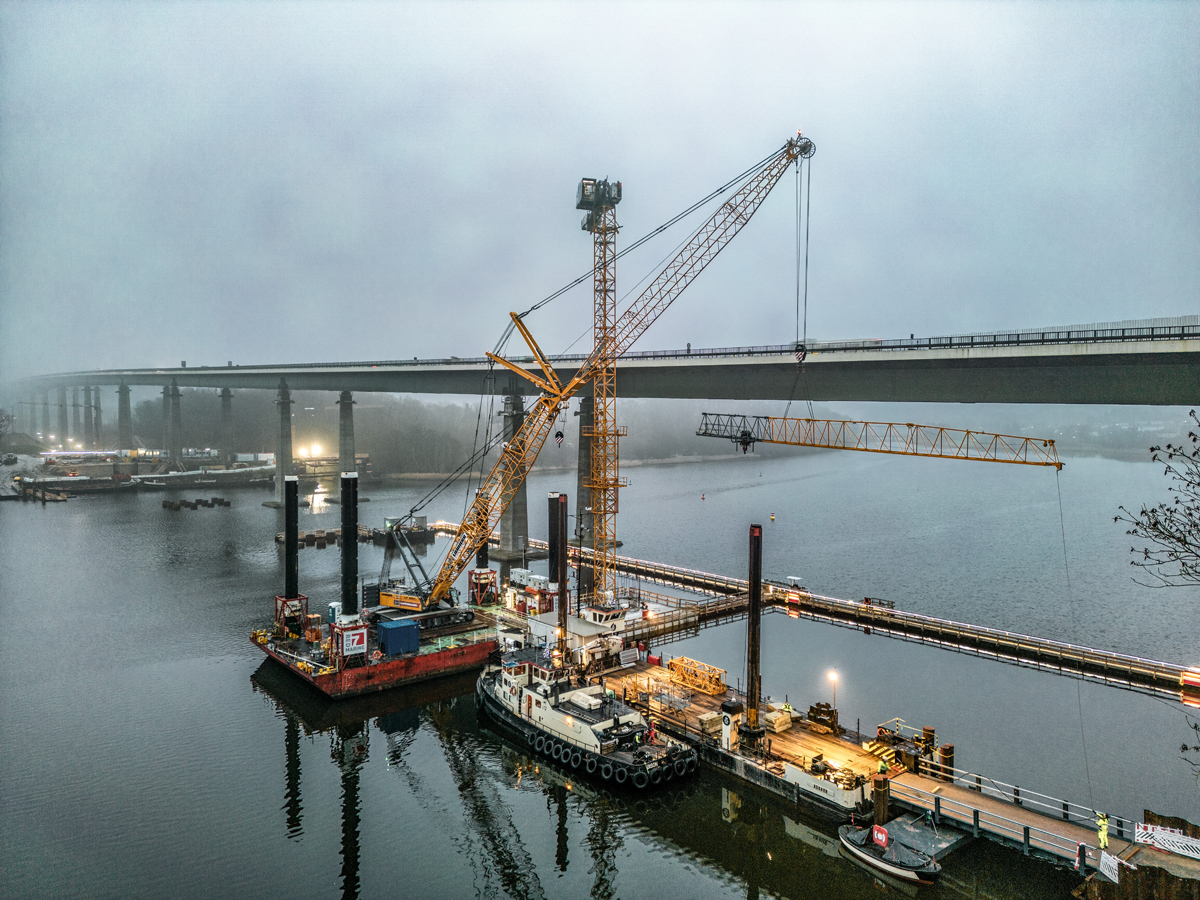

Eine der größten Brückenmodernisierungen in Deutschland ist der Neubau der Rader Hochbrücke in Schleswig-Holstein. Tatkräftige Unterstützung für die Großbaustelle kommt von 18 Liebherr-Kranen aus dem Mietpark der Unternehmensgruppe Friedrich Niemann GmbH & Co. KG mit Sitz in Kronshagen bei Kiel. Für den Bau der Fundamente sind fünf Schnelleinsatzkrane vor Ort, zwei »65 K.1« und drei »81 K.1«. Die neuen Brückenpfeiler werden mit Unterstützung von sechs »125 EC-B« und sieben »150 EC-B« Flat-Top-Kranen gebaut. Die Gegebenheiten der Baustelle sorgen für teils spektakuläre Kranmontagen: Der erste Kran für die Baustelle, ein »125 EC-B«, wurde Ende 2023 montiert. Er stand auf der neuen Pfahlkopfplatte des ersten Brückenpfeilers im Wasser des Borgstädter Sees, montiert auf Fundamentankern. Dabei kam es zum Teamwork mit einem Liebherr-Raupenkran aus Nenzing (Österreich). Der für den Aufbau benötigte 250-t-Raupenkran »LR 1250« war auf einem Ponton zwischen dem Kranstellplatz und der zum Teiletransport genutzten Fähre positioniert. Der Flat-Top-Kran erreichte eine Hakenhöhe von 44 m. Auch drei »125 EC-B« wurden mit einem 250-t-Raupenkran montiert, der auf einem Ponton im Wasser stand. Die Krane wurden zunächst auf 30 m Höhe aufgebaut und kletterten anschließend mit einer hydraulischen Klettervorrichtung auf ihre endgültige Hakenhöhe von rund 50 m. So konnten sie rund 15 m über der Höhe der Fahrbahn arbeiten.
Im Wasser montiert
Ein »150 EC-B 8 Litronic« unterstützte den Bau der Brückenpfeiler zunächst von Land aus. Mit Fortschreiten der Baustelle musste auch der Kran seinen Standort wechseln. Ende Juni war es dann so weit: Der Flat-Top-Kran wurde von der Nordseite der Brücke zum nächsten Brückenfuß umgesetzt und im Wasser wieder montiert. Der zerlegte Kran wurde dafür auf einer Fähre zu seinem neuen Einsatzort gebracht und mithilfe eines 220-t-Raupenkrans, schwimmend auf einem Ponton, montiert. Fertig aufgestellt, kletterte er auf eine Hakenhöhe von rund 50 m und erreicht eine Auslegerlänge von 40 m. Maximal kann der Kran 8 t heben.
Planung und Ausführung

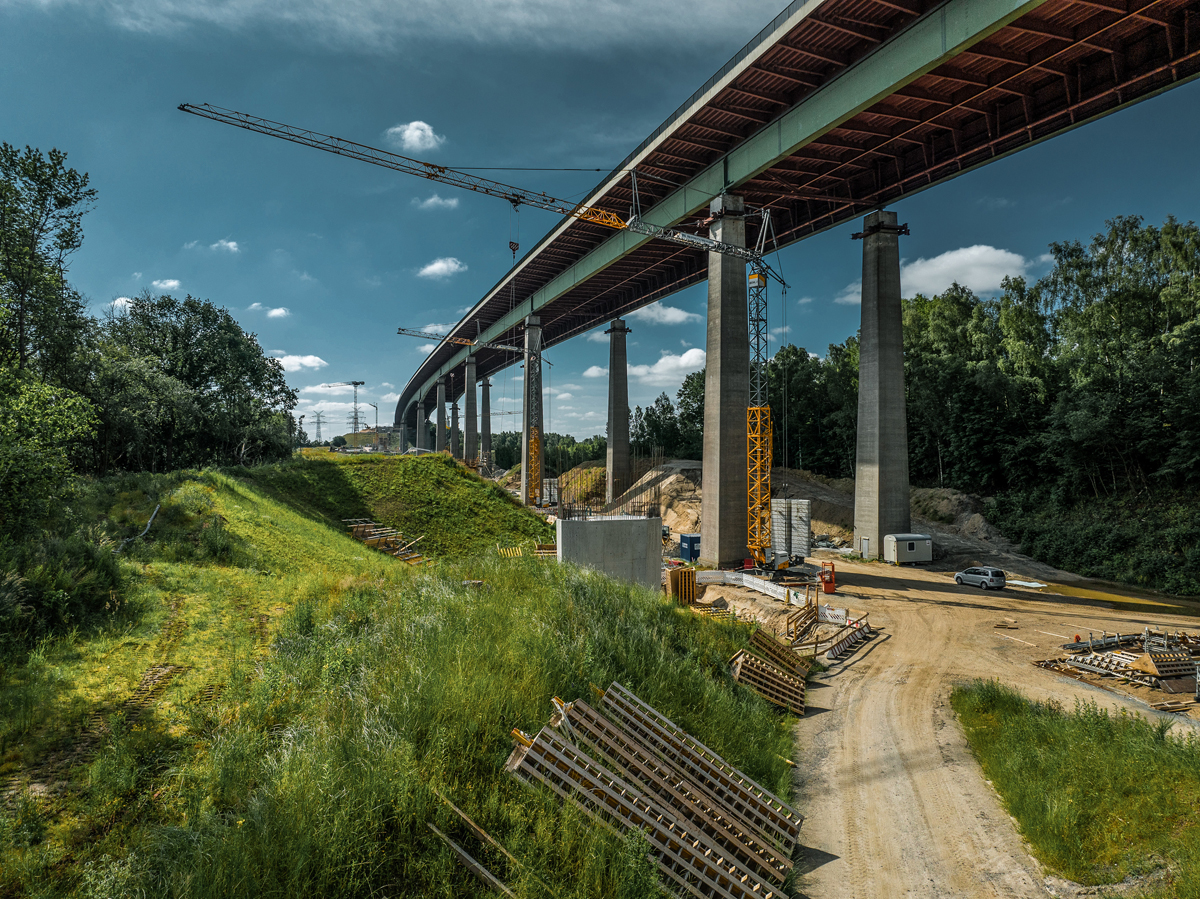

Der Einsatz der Krane erforderte im Vorfeld eine genaue Planung, bei der die Liebherr-eigene Projektabteilung für Groß- und Sonderprojekte (Tower Crane Solutions, TCS) wertvolle Unterstützung leistete. Eine große Herausforderung war die Montage der Krane durch den auf dem Ponton stehenden Raupenkran: Da die zulässige Hakenhöhe des Raupenkrans auf einem Ponton sehr begrenzt ist, musste die Montagehöhe so gering wie möglich gehalten werden. Gleichzeitig war aber auch eine gewisse Turmhöhe erforderlich, damit die Krane geklettert werden konnten. Im Vorfeld wurden deshalb verschiedene Möglichkeiten und Turmsysteme untersucht, um die beste Lösung zu finden. Auch die Konfiguration der Turmkombinationen war ein großes Thema im Vorfeld der Kraneinsatzplanung, um ein Kollidieren des Turms mit den neu errichteten Brückenpfeilern und eventuell auftretende Turmverformungen zu verhindern. So nutzen die Krane ihre maximale Hakenhöhe nur teilweise aus. Die beiden »65 K.1« sind mit eingefahrenem Turm im Einsatz, da sie unter der Brücke drehen, und auch die drei »81 K.1« sind sowohl für Arbeiten unter der Brücke vorgesehen als auch mit maximaler Höhe über der Brücke. Die 13 Flat-Top-Krane sind freistehend auf einem Kreuz und Fundamentankern montiert, teilweise werden sie im Wasser stehend einbetoniert. Sie arbeiten mit einer Hakenhöhe zwischen 49 und 68 m. Die hydraulische Klettervorrichtung stellte das Liebherr Tower Crane Center zur Verfügung.
Eine weitere Herausforderung während der Bauarbeiten sind die Wetterbedingungen. Ab Windstärke 9 (Sturm mit Windgeschwindigkeiten von 75 bis 88 km/h) wird die Rader Hochbrücke für leere Lastwagen und Autos mit Anhänger gesperrt. Nimmt der Wind weiter zu, kann eine Sperrung für alle Fahrzeuge über 7,5 t erfolgen. Bei einem Orkan (Windstärke 12) kann die Brücke voll gesperrt werden. Die Windbedingungen mussten bei der statischen Berechnung der Krane entsprechend berücksichtigt werden. Der Neubau erfolgt in zwei Teilschritten im fließenden Verkehr auf der Brücke und dem Nord-Ostsee-Kanal. Zunächst wird die östliche Brückenhälfte neben der Bestandsbrücke errichtet und voraussichtlich 2026 für den Verkehr freigegeben. Die ursprüngliche Brücke wird anschließend gesprengt, an ihrer Stelle wird danach der westliche Brückenteil errichtet. Der Neubau wird auf sechs Fahrstreifen erweitert und soll 2031 komplett fertig sein.d
