In einer Tiefe von bis zu 150 m kommt ein herkömmlicher Untertage-Fahrlader für den Abbau nicht infrage, so Henning Jansen, Zeppelin Verkaufsleiter im Bereich Konzernkunden: »Er wäre einfach zu lang, um sich zwischen den Kavernen zu bewegen. Anders ist es bei dem Radlader in der 20-Tonnen-Klasse, der einen Wenderadius von 5,9 m hat.« Zeppelin hatte dem Unternehmen Knauf die Lösung bereits seit mehreren Maschinengenerationen angeboten. Das Modell Cat 950M ist schon lange im Werk Hüttenheim im Einsatz. Aufgrund von Schichtbetrieb sitzen wechselnde Fahrer in der Maschine. »Damit alle Fahrer die identischen Arbeitsbedingungen haben, wurde wieder dasselbe Modell beziehungsweise dieselbe Generation gewählt«, lauteten die Argumente bei der Beschaffung. Denn in der Regel kann hier jeder jedes Gerät bedienen und so sollen die nahezu baugleichen Maschinen den Fahrern den Umgang damit erleichtern.
Bauhöhe stellt unter Tage limitierenden Faktor dar
Wäre da nicht die Bauhöhe des Cat 950M der limitierende Faktor. Das gilt insbesondere für die Beladung der Anhänger mit der 3,3 m3 großen Trapezschaufel mit Messer, das sich über die Jahre bewährt hat und von Knauf entsprechend den Abbauanforderungen konstruiert wurde. Das Hubgerüst muss über die Bordwand von zwei Metern und der Schaufelboden muss beim Abkippen des Materials über der Mulde des Anhängers positioniert werden. Doch dafür war ein Umbau nötig. Was sich schon beim Vorgängergerät bewährt hatte, wurde übernommen beziehungsweise noch mal einer Prüfung unterzogen und neu überdacht.
Die wesentliche Änderung betraf die Bauhöhe der Maschinen: Servicemitarbeiter der Zeppelin Niederlassung Erlangen haben dazu die Kabine abgebaut, darunterlliegende Aggregate verlegt und versetzt, um Platz zu schaffen. Somit konnte die Bauhöhe der Maschine um knapp 20 cm reduziert werden. Um weitere Zentimeter einzusparen, erhielt die Baumaschine Reifen mit einem geringeren Durchmesser (20.5 R25), als sie üblicherweise an einem Cat Radlader 938 verbaut sind.
Ausgeführt wurden diese als Felsreifen (L5) inklusive einer Verdrehsicherung, damit das Risiko von Reifenschäden oder ungeplanten Ausfallzeiten minimiert werden kann. »Früher hatten unsere Reifen Ketten, doch das förderte die Staubentwicklung«, meint Sven Bauer, Produktionsleiter der Grube Hüttenheim bei Knauf. Das scharfkantige Material wirkt mechanisch auf die Reifen ein.
Darum wurden nun Reifen mit einer Profiltiefe von 74 mm gewählt, die auf die extremen Einsatzbedingungen unter Tage ausgelegt sind. Reifenschultern und Flanken werden bei diesem Einsatz besonders stark beansprucht und müssen Aufprall-, Stoß- und Schnittverletzungen aushalten können. Und dennoch weist das Profil nach 200 h Laufleistung bereits Risse und Abplatzungen auf, die unvermeidbar sind. Damit das Profil gleichmäßig abgenutzt wird, werden Vorder- gegen Hinterreifen nach rund 5 000 Betriebsstunden getauscht.
Maßnahmen zum Schutz des Fahrers und Fahrzeugs
Auch das Dach vom Fahrerhaus ist kein gewöhnliches, sondern für den Einsatz unter Tage konstruiert, um den Fahrer vor möglichem Steinschlag zu schützen. Bei den Scheiben wurde eine bruchfeste Sicherheitsverglasung des Herstellers Hammerglass gewählt, die 300-mal stärker als gewöhnliches Glas sei und rundum angebracht wurde, was zu einer sicheren Arbeitsumgebung für den Maschinisten beiträgt.
Um den Hubrahmen zu schützen, wurde dieser ebenfalls mit Stahlplatten verstärkt, damit sich bei Erschütterungen unter den engen Gegebenheiten bei den Bolzen sowie Buchsen keine Risse bilden. »Das haben wir beim neuen 950M vor der Auslieferung nun gleich von Anfang an umgesetzt«, so Henning Jansen. Auch für das 1,4 t schwere Kontergewicht gab es eine Lernkurve: Bei den früheren Geräten war es zweigeteilt – nun wurde es durchgehend mit einem Heck-Kühlerschutz ausgeführt, dabei werden Kühler, Heck und Rahmen besser geschützt. Sollte die Baumaschine dennoch mal anecken, sind Leuchtmittel vor einem Aufprall sicher.
Aber auch andere Bauteile wie Lenkzylinder, Hubzylinder, Kippzylinder, Frontrahmen, Kurbelwelle und Achsdichtung bekamen einen extra Schutz. Die Kotflügel wurden in Stahl ausgeführt und für die Vorderreifen wurde die extra schmale Ausführung gewählt. Nachgerüstet werden soll noch eine Feuerlöschanlage, die der Fahrer automatisch auslösen kann.
Kleinere Wartungsarbeiten an den Fahrzeugen oder Baumaschinen können unter Tage ausgeführt werden. Größere Instandhaltungsarbeiten erfolgen in der Werkstatt über Tage – ebenso wie die Reinigung, da dort die erforderlichen Absetz- und Abscheideanlagen vorhanden sind.
Um den Sechszylinder-Dieselmotor Cat C7.1 mit 186 kW (253 PS) vor Staub zu schützen, erhielt der Cat 950M einen speziellen Zyklonvorfilter. »Dass der Lader auf neuester Abgastechnik der Stufe V basiert, kommt uns hier unten natürlich entgegen«, so Sven Bauer.

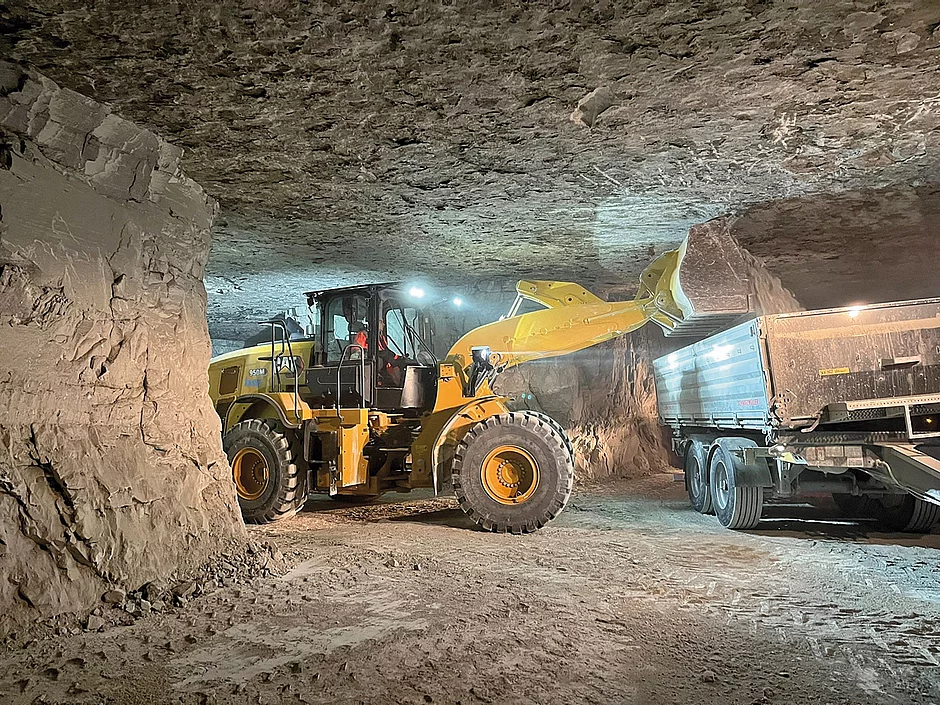

Mercedes-Benz Zetros-Lkw mit knapp 320 PS fungieren als Zugmaschinen im Zusammenspiel mit den eigens konstruierten Anhängern, die so flach sind, dass sie mit bis zu 25 t Material in vier bis fünf Ladespielen mit dem Cat 950M beladen werden können. Anschließend wird dieses zum Brecher transportiert, der rund drei Kilometer von der Ladestelle entfernt ist. Dort wird das Gestein zerkleinert, per Bandanlage zutage befördert und weiter aufbereitet. s
