Die „Baustelle der Zukunft“ ist das Thema, mit dem sich die MTS Maschinentechnik Schrode AG auf der diesjährigen bauma präsentiert: Mit dem futuristisch anmutenden Innenstand (A2.139) bildet der Schwäbische Innovationstreiber die „Digitale Baustelle“ in ihrer kompletten Prozesslogik ab. Eines der Highlights ist das für den diesjährigen bauma-Innovationspeis nominierte Forschungsprojekt „Fahrerleitsystem 4.0“, an dem MTS maßgeblich beteiligt ist. Herzstück des rund 700 qm messenden Außenstands (FN.921/3) sind ganztägige Live-Demonstrationen, die die enormen Optimierungspotenziale innovativer Digitalisierungs- und Automatisierungsstrategien praxisnah veranschaulichen. Flankiert wird der Live-Parcour durch eine vom Anbauverdichter bis zur 3D-Baggersteuerung reichende Produktausstellung, fünf Themenstationen und einer VIP-Lounge. Zentrales Ziel des diesjährigen bauma-Auftritts ist für MTS-Geschäftsführer Rainer Schrode, kleinen und mittleren Tief- und Straßenbauern den Weg in Richtung BIM zu ebnen, "denn die Digitalisierung von Bauprozessen erhöht nicht nur die Effizienz von Baustellen, sondern auch die Attraktivität von Ausbildungs- und Arbeitsplätzen und wird damit zusätzlich zu einer Steilvorlage für die wohl größte Herausforderung unserer Branche."
Innovationspreis-Projekt "Fahrerleitsystem 4.0"
Augmented Reality oder "So funktioniert Bauen in der Zukunft": Innovative Baumaschinentechnologien helfen nicht nur, Bauprozesse wirtschaftlicher zu gestalten, sondern sind zum Teil wirklich „fancy“, wie es das jüngste Forschungsprojekt von MTS beweist: Gemeinsam mit der TU München und der Holo-Light GmbH, sowie VEMCON und Fritzmeier Cabs forscht der Hayinger Digitalisierungsspezialist an Möglichkeiten, die sogenannte „Augmented Reality“ (zu deutsch: erweiterte Realität) für den Tief- und Straßenbauer nutzbar zu machen. Das gemeinsame Forschungsprojekt „Fahrerleitsystem 4.0“ wurde aufgrund seiner atemberaubenden Perspektiven für den diesjährigen bauma-Innovationspreis nominiert. Daraus resultierende Möglichkeiten für den Tiefbaus werden in diesem Video visualisiert:
www.bauforum24.biz/forums/topic/77974-holographie-technologie/
Eine neue Generation von Miniverdichtern Spezialisten für den Leitungstiefbau und den GaLaBau
Die "Minis" von MTS rüsten auf - und zwar gleich in dreifacher Hinsicht: So bietet MTS ab sofort Modellvarianten mit Wechseladapter an, über den sich der Verdichter mit unterschiedlichen Werkzeugen ausstatten lässt: aktuell mit einem speziellen Verdichterfuß für kleine Leitungsgräben, einer für bindige Böden optimierten Schaffußplatte und mit drei Wechselplatten unterschiedlicher Breite für maximale Flexibilität im Einsatz. Weitere nützliche Spezialwerkzeuge sind bereits in Entwicklung. Dazu kommt das neue und speziell für Anbauverdichter konzipierte R3-Drehwerk, das ein exaktes und betriebssicheres Positionieren erlaubt - auch an schwer zugänglichen Stellen. Ebenfalls neu ist das Grundrahmengrundkonzept: Die komplett aus einem Guss und ohne Schweißtechnik gefertigte Grundplatte sowie die deutlich tiefer sitzende Erregereinheit machen sie noch kompakter als bisher.
Der neue MTS-Tilrotator wird zum Alleskönner
Messe-Highlight der neuen Tiltrotatorengeneration sind sechs viele neue Werkzeuge, die an das am "Handgelenk vom Baggerarm" angekuppelt zusätzlich den Automatisierungsprozess unterstützen und aufwendige Handarbeit übernehmen. Die Möglichkeit, hydraulische Anbaugeräte unter dem Tiltrotator zu betreiben, sorgt für zusätzliche Flexibilität und weitere Einsatzmöglichkeiten: Die neuen Tilt- und Powerspaten beispielsweise können das, was bisher nur händisch möglich war; beispielsweise unter schwer zugänglichen Stellen wie Rohren oder Querungen Material rausziehen oder unter Rohrzwickel Material sauber einbringen. Der neue Driller wird im Zusammenspiel mit dem Tiltrotator noch flexibler beim Positionieren und kann nun auch horizontal bohren. Der neue Planierbalken eignet sich im zum schnellen Einrichten von Baustelleneinfahrten und zum Modellieren von Geländeprofilen. Besonders spannend: die vielfältigen Einsatzmöglichkeiten der neuen verschiedenen Transporthubgabelsysteme.
Tiltrotator-Einbindung in Fremd-Steuerungen
MTS-Entwicklungen sind darauf ausgelegt, auch mit Produkten anderer Hersteller bestmöglich zusammenzuspielen. Darum gibt der Schwäbische Automatisierungs-und Digitalisierungsspezialist seine Protokolle frei und öffnet sich damit seinerseits auch für die Einbindung durch Anbieter anderer Steuerungs- und/oder Navigationssysteme. Ein Beispiel dafür ist der neue MTS-Tiltrotator. Er ist gegenüber allen anderen Wettbewerbern mit Drehwinkelsensoren ausgerüstet, mittels derer sich in jeder Stellung die maximale Genauigkeit für alle Navigationssysteme abbilden lässt.
Bei herkömmlichen Lösungen wird anbieterseitig lediglich ein Neigungssensor auf dem Tiltrotator montiert. Dadurch ergeben sich Positionen, bei denen die Messung sehr ungenau wird. Demgegenüber macht der MTS-Tiltrotator im Zusammenspiel mit dem MTS-NAVI eine nahtlose Einbindung möglich, da diese nicht nur fürs Rotieren, sondern auch fürs Tilten Drehwinkelsensoren verwendet und damit bisherige Einschränkungen hinsichtlich der möglichen Tiltrotator-Einsatzpositionen aus dem Weg räumt.
Bodenrecycler mit 4-Wellen-Technik
Auch beim Thema Bodenaufbereitung hat MTS nachgerüstet und die MTS-Bodenrecycler um eine 4-Wellen-Technik erweitert. So lassen sich mit dem neuen BR 180/4 noch größere Bagger und noch mehr Volumen abbilden. Dank größerer Gerätschaften bringt das Gerät zudem deutlich mehr Leistung. Neu ist auch der einfache Modulwechsel bei der Stabi-Welle. Neue Alleinstellungsmerkmale wie die Palettengabelaufnahme und die Radladervorrüstung machen den Bodenrecycler im täglichen Handling noch flexibler. Das i-Tüpfelchen ist die neue Kombi aus Fettstoffpumpe und Fettstoffmagazin. Der bei jedem Einsatz automatisch erfolgende Schmier-und Reinigungsvorgang sorgt für stetige Einsatzbereitschaft sowie maximale Standzeiten.
MTS iCANnect - die revolutionäre Steckkupplung für Schnellwechsler
Mit dieser revolutionären Elektrokupplung im Schnellwechsler sorgt MTS für eine störungsfreie Kommunikation zwischen Bagger und Anbaugerät. Sie kombiniert via CAN-Bus einen induktiven Datenfluss mit einer kontaktbehafteten Leistungsübertragung für sicherheitsrelevante Sensoren und Steuerungen. Der Clou: Ihre Bauteile sind störunanfällig gegenüber Umgebungseinflüssen und trotzdem kompakt dimensioniert. Zudem ist die neue Elektrokupplung ein potenzieller Türöffner in Richtung Standardisierung, sobald es um die hierfür nötigen Hardware-Voraussetzungen geht: einen von der Anzahl an kommunizierenden Geräten und Umgebungsvariablen unabhängigen Datenfluss. Denn die dafür nötige Standardisierung der Datenkommunikation wird mit zunehmender Digitalisierung und Intelligenz der Anbaugeräte ein zentraler Schlüssel, da zunehmend mehr Anbaugeräte untereinander und mit dem Bagger kommunizieren müssen - auch Bagger und Anbaugeräte verschiedener Hersteller.

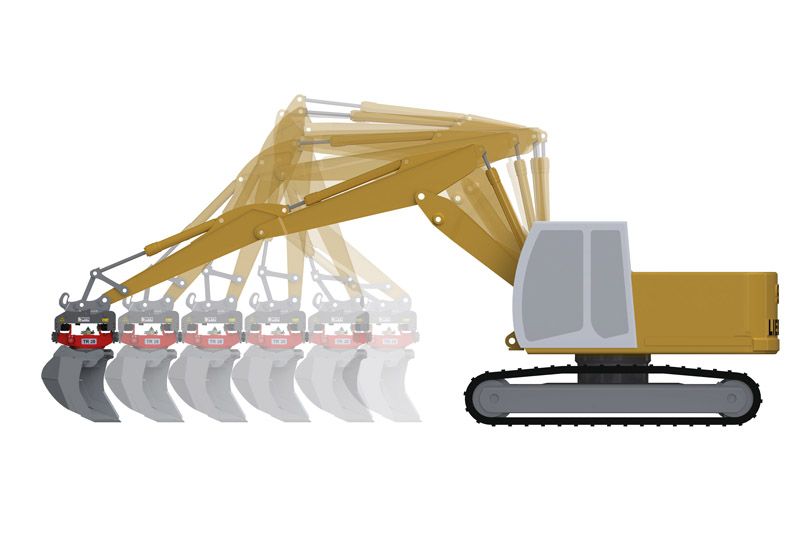

Coming soon: Teilautomatik für Bagger
Coming soon: In Kooperation mit Vemcon stellt MTS einen Prototypen für eine Teilautomatik am Bagger vor: Sie wird in die Hydraulik des Baggers eingreifen und die Bewegungen des Baggerarms und Anbauwerkzeugs automatisch steuern - sogar den Einstellwinkel von Verstellauslegern. So sollen sich durchs DGM vorgegebene Profile wie ein Planum künftig schnell und einfach abziehen lassen. Die Steuerung wird dabei direkt übers Navi erfolgen und sich auch für filigrane Oberflächen eignen. Die Teilautomatik ist eine Erweiterung zum reinen Anzeigesystem und wurde mit Ziel entwickelt, den Löffel automatisch präzise auszurichten, Ermüdungseffekten vorzubeugen und Schäden zu verhindern, indem Sie beispielsweise das versehentliche Überschreiten von Solltiefen oder Höhenbegrenzungen ausschließt.
MTS-NAVI für Schubraupen mit vollautomatischer Schildsteuerung
Um die Vorteile der 3D-Baggersteuerung auch dem Einsatz von Raupen zugänglich zu machen, hat MTS seine hauseigene 3D-Baggersteuerung um eine Raupensteuerung mit Hydraulikeingriff erweitert. Das Steuerungssystem nutzt vorhandene CAD-Plandaten, mittels derer es die Raupe bei der Herstellung vorgegebener Geländekontur direkt steuert. Das System bestimmt dabei ständig die eigene Position und vergleicht diese mit den Plandaten, wobei die Maschinenhydraulik die Differenz automatisch ausgleicht. Auf diese Weise nivelliert die Raupe schnell und präzise auf Sollhöhe - und zwar sowohl auf ebenen, geneigten als auch dreidimensionalen Flächen. Das System besteht aus zwei einfach zu montierende Antennen und dem MTS-NAVI, das problemlos zwischen Raupe und Bagger gewechselt werden kann.
BIM-Handbuch von MTS - BIM-Wissen auf den Punkt gebracht
BIM-Wissen auf den Punkt gebracht: Über die Jahre hinweg haben wir ein umfangreiches Fach- und Praxiswissen aufgebaut, das wir Ihnen im Rahmen dieses Handbuchs praxisnah aufbereitet verfügbar machen wollen. Das Buch ist entsprechend der Baulogik gegliedert und wird Sie sicher und zielführend durch alle Phasen Ihrer digitalisierten Bauprozesse begleiten – gleich ob Sie es beim Einstieg als Leitfaden oder später als Nachschlagewerk nutzen möchten. Sie erwarten unter anderem: ein 3D-Leitfaden mit Erläuterungen zur Datenaufbereitung, Checklisten zur Baustelleneinrichtung sowie zur Koordination von Planer und Bauleiter, ein "BIM-Ablauf-Plan" (BAP) unserer Pilotbaustelle "BIM im Tiefbau", alles, was Sie rund ums digitale Aufmaß wissen müssen, ein Überblick über DGM-Typen zur Ausführung und Abrechnung, Vorlagen für Nebenangebote zur digitalen Baustelle und vieles andere mehr.
MTS-SMART - Gerätemanagement mit Smartphones und QR-Codes
Modernes Gerätemanagement macht Ihr Unternehmen fit für die Herausforderungen der Zukunft. Die aus der Praxis heraus entwickelte MTS-Lösung nutzt digitale Technologien und Satellitennavigation um die Mitarbeiter miteinander zu vernetzen. Baustelle und Büro sind im direkten Austausch und verfügen stets über eine aktuelle Datenbasis. Anforderungen von Geräten und Maschinen, Schadensmeldungen, Auswertungen - alle Informationen werden zentral gebündelt. Sie haben alle Ihre Geräte und Maschinen im Blick, sparen Zeit und Kosten, denn die lästige Sucherei auf den Baustellen hat ein Ende. Durch optimierte Wartungsintervalle und Schadensmeldungen direkt an den Service reduzieren Sie Ausfallzeiten auf ein Minimum. Und die Abrechnung Ihrer Baustellen erledigen Sie mit wenigen Klicks.
CleverX - Das kostenfreie Bauhelferle für Poliere
Capos aufgepasst – das neue und kostenfreie Software-Tool von MTS führt zusammen, was zusammen gehört: Formelsammlungen und fundiertes Praxiswissen sowie baustellenrelevante Rechnerfunktionen zum Berechnen von Geometrien, Bestellmengen, Schüttlagen, Bindemittelzugaben, etc. Dazu alles mit individuell auf Ihre Baustelle hin anpassbaren Voreinstellungen und nachträglichen Bearbeitungsmöglichkeiten. Kurz: Alles, was man auf einer Baustelle braucht, kompakt auf den Punkt gebracht und intuitiv in der Handhabung.
