Zeppelin Baumaschinen GmbH Neuer Cat Rohrverleger unterstützt beim Versetzen von Förderbändern 16. Juli 2024

Normalerweise sind Rohrverleger überall dort, wo Wasser-, Gas- oder Ölleitungen zu verlegen sind und Pipelines gebaut werden. Bei RWE Power erfüllen sie einen anderen Zweck: Sie versetzen die bis zu drei Kilometer langen Teilbandanlagen im Tagebau Garzweiler und leis-ten dort neben den eigentlichen Rückarbeiten noch Hilfestellung beim Wechsel von Fördergurten und Instandsetzungsmaßnahmen an Bandanlagen und Großgeräten. Hauptaufgabe ist aber das Rücken der Bandanlagen. Daher tragen die Baumaschinen auch den Namen Rückraupen. Die täglichen schweren Arbeitseinsätze zehren an den Kräften und gehen an die Substanz der Hilfsgeräte, wie die Geräte im Tagebau auch intern genannt werden.

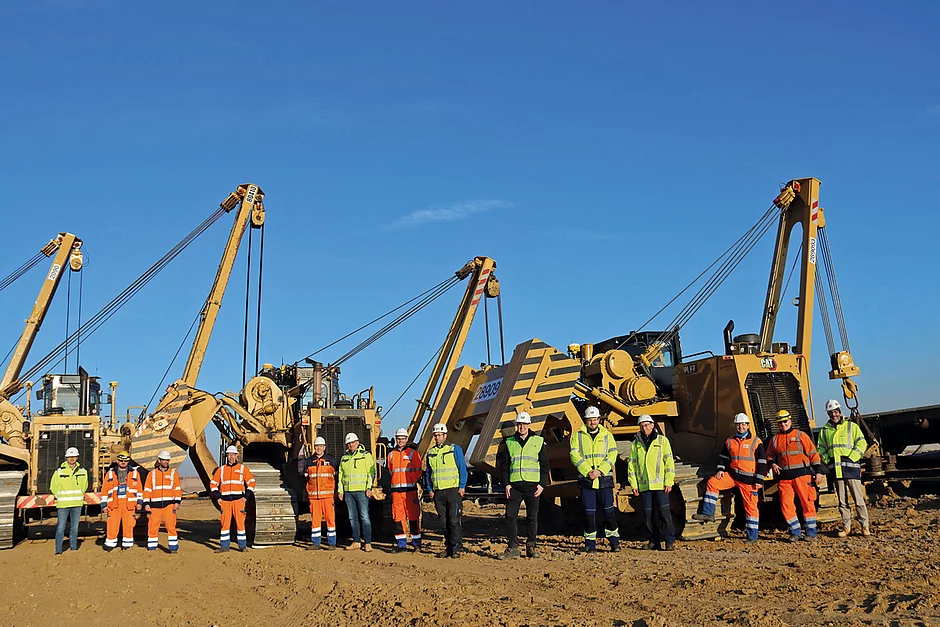

Angesichts der Dimensionen der schweren Riesen wie Schaufelradbagger und Absetzer wirken die bis zu 70 t schweren Baumaschinen dagegen recht klein. Aufgrund von Belastung und Verschleiß hält darum frischer Wind Einzug in den Gerätepark des Tagebaus Garzweiler. Ein neuer Cat PL87 mit 55 t Einsatzgewicht ersetzt eine der fünf bestehenden Cat Rückraupen und wurde für den Einsatz entsprechend von der Zeppelin Niederlassung Köln im Hinblick für anstehende Arbeiten modifiziert. Beim Rücken wird ein hydraulisch anzusteuernder Rollenrückstuhl, der über Haken und Verbolzen mit der Rückraupe verbunden wird, eingesetzt. Das Hydrauliksystem des ursprünglichen Rohrverlegers wurde zur Steuerung des Rollenrückstuhls erweitert. Dies ist ein wesentlicher Punkt der Modifizierungsmaßnahmen für den späteren Einsatz im Tagebau.

Neuer Rohrverleger beschafft

»Das Ganze war echtes Teamwork«, erklärt Stefan Lanio, Zeppelin Niederlassungsleiter, stellvertretend für die beteiligten Kollegen. Weil das Modell, ein Cat 589, der sonst im Tagebau Garzweiler im Einsatz ist, nicht mehr lieferbar war, musste eine Alternative her, die nach RWE Standard modifiziert wurde. Mit Produktmanager Fabian Kröger hat Gebietsverkaufsleiter Dietmar Steiger die Details bei der Beschaffung einer Alternative inklusive der Sonderausstattung samt Zubehör abgestimmt und dann mit der Einkaufsabteilung von RWE Power verhandelt. Der PL87 ist derzeit das größte Modell an Rohrverlegern, das zurzeit von Caterpillar gebaut wird.

Es wurde mit einem Mast in kurzer Ausführung von 6,1 m geordert. Neumaschinendisponent Jan Deventer kümmerte sich um die Bestellung und Abwicklung. »Im Fall des Rohrverlegers, der per Schiff aus den USA nach Bremerhaven gebracht wurde, war es diesmal etwas aufwendiger. Ich habe mich um die Formalitäten mit dem Zoll gekümmert, weil wir selbst das Gerät per Spedition direkt nach Köln transportieren ließen«, erklärt er. Dort erfolgte der Umbau gemäß Kundenwunsch von RWE Power, den Michael Assenmacher, Zeppelin Servicemitarbeiter, ausgearbeitet hatte. So sollten zusätzlich feste Anschlagpunkte zum Anheben und Verladen des Mastes in Form von Klemmen ausgeführt werden. Die Kranflasche sollte außerdem zwei weitere Gewichtsplatten erhalten, eine zusätzliche Hakensicherung bekommen und mit reflektierendem Folienband beklebt werden.

Umfassende Vorbereitungen

Zudem war angedacht, Anschlagpunkte für die Verbolzung des Rollenrückstuhls anzufertigen und am Mast anzuschweißen. Darüber hinaus war eine Stange im unteren Bereich des Mastes zur Führung und zum Schutz der Hydraulikschläuche der Rückvorrichtung vorzusehen. Die Mitarbeiter mussten außerdem unter der Hauptverlagerung des Mastes zwei zu verschraubende Stützböcke anbringen. Diese dienen zur temporären Ablage des Mastes bei der Auf- und Abrüstung. Darauf legte RWE Power ebenfalls Wert. Das Windenseil des Lasthakens galt es so weit einzukürzen, dass bei Bodenkontakt der Kranhaken noch eine komplette Lage auf der Windentrommel liegt. Auch wenn in der Vergangenheit Rohrverleger wie der Cat 589 bei Zeppelin in Köln schon wiederholt in der Werkstatt im Zuge des Rebuild-Programms eine Grundüberholung erhielten, war es auch für den Service keine Routine, den Rohrverleger Cat PL87 zu einer Rückraupe umzubauen. Die Zeppelin Servicetechniker Georg Pankratz und Pascal Knipp übernahmen die Anpassung und Erweiterung der Ausrüstung, die unter anderem dem Arbeitsschutz dienen. Entsprechend einer Konstruktionszeichnung, die von RWE Power bereitgestellt wurde, sollten eine Begehung mit Hand-, Knie- und Fußleisten sowie Schwingungsdämpfer zwischen den Handlaufsegmenten rund um den hinteren / seitlichen Bereich der Fahrerkabine gefertigt und installiert werden. Die Trittflächen mussten sie mit verzinkten Lichtgitterrosten ausführen. Hinzu kam eine separate Aufstiegsleiter, um das Auf- und Absteigen zur Fahrerkabine sicherer zu machen. Gefordert war auch der Einbau einer Druckbetankung, um die Maschine mit Diesel zu versorgen – und zwar vom Boden aus.

Für Schutz gesorgt

Arbeitsschutz und -sicherheit haben im Tagebau Garzweiler einen hohen Stellenwert. Das unterstreichen auch die leicht getönten Scheiben des Fahrerhauses, die in Panzerglas auszuführen waren. Damit den Fahrer keine zu starke Sonneneinstrahlung blendet, erhielt die Kabine Sonnenschutzrollos. Die Klimaanlage wurde zudem mit einem zusätzlichen Filter ausgestattet, der die angesaugte Luft von außen zusätzlich filtert. Den nötigen Rundumblick für den Maschinisten gewährleisten fünf Kameras, vorne am Kühlerhaus, oben, hinten an der Begehung, links mit Blick auf den Rollenrückstuhl gerichtet und zwei Stück mit Blickrichtung Ballast. Da die Raupen rund um die Uhr eingesetzt werden, wurde auch zusätzliche Fahr- und Arbeitsbeleuchtung nach Vorgabe verbaut. Eingebaut wurde zudem ein Rückfahrwarner am Heck, der beim Rückwärtstransport einen Warnton abgibt. Zusätzlich soll dieser über eine Taste zu bedienen sein. Ein einfach zu erreichender Feuerlöscher, ein Spaten am Kühler und eine vom Boden aus erreichbare Materialkiste runden die Ausrüstung ab.d
