Webtec: Durchfluss, Temperatur und Druck in Hydraulikanlagen messen

Webtec hat eine Reihe von SAE J1939 CAN-Hydrauliksensoren für mobile und industrielle OEM-Anwendungen von Kunden vorgestellt, die eine durchgehende Echtzeitüberwachung des Durchflusses, der Temperatur und des Drucks ihrer Hydraulikanlagen wünschen. Die Sensoren wurden für Regelkreise von Hochdruck-Hydrauliksystemen entwickelt und helfen dem Anwender, drohende Hydraulikausfälle zu prognostizieren oder Fehlerursachen per Diagnose zu ermitteln; letzten Endes wird dadurch die Zahl der Ausfälle und Garantieforderungen reduziert.

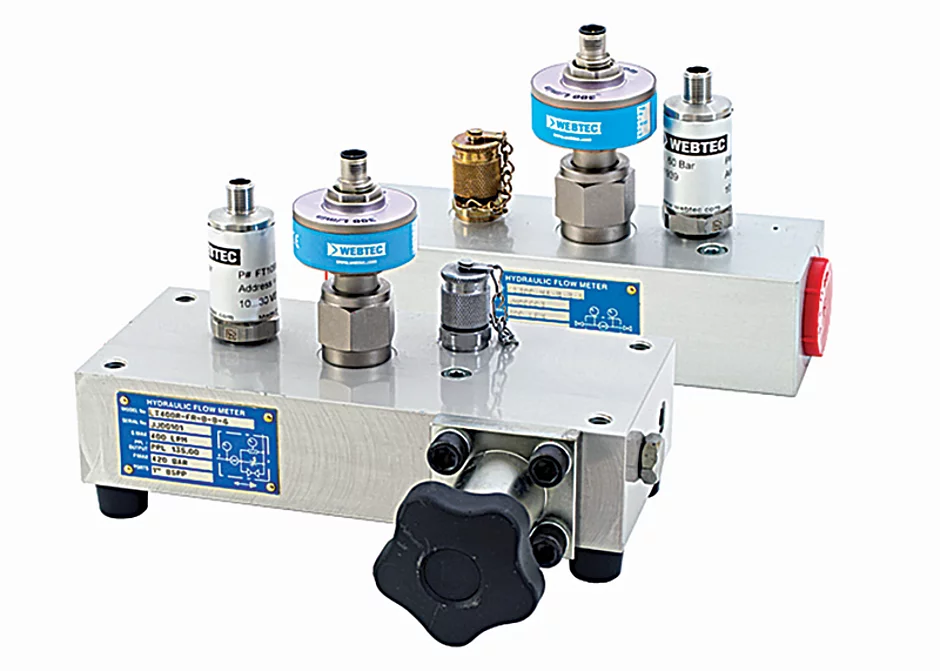

Die neuen J1939 CAN-Drucksensoren sind zur Montage an einem Messanschluss oder an J1939 CAN-Durchflussturbinen der CT-Reihe vorgesehen und bieten eine praktische digitale Lösung zur Durchfluss-, Druck- und Temperaturmessung, beispielsweise an Pumpen, Ventilen und Hydrostatikgetrieben.


Der CT-Durchflussmesser kann für Tests in der Entwicklung oder Produktion, für Inbetriebnahmen sowie zur Überwachung von Regelsystemen an einem beliebigen Punkt im Hydraulikkreis installiert werden. Damit können Durchflussmengen von 1 l/min bis 1 500 l/min bei bis zu 480 bar (7 000 psi) gemessen werden. Drucksensoren sind auch mit einer Messkapa­zität von bis zu 1 000 bar (14 400 psi) erhältlich. Zudem können mithilfe eines zusätzlichen manuellen Belastungsventils an den Messgeräten weitere Testszenarien, wie beispielsweise die Effizienz einer Pumpe, simuliert und überwacht werden. Sensoren auf Basis des SAE J1939 CAN-Protokolls, das häufig bei Dieselmotoren von Bau- und Landmaschinen verwendet wird, übertragen das Signal digital und im Gegensatz zum Analogsignal weit weniger anfällig gegenüber Abschwächungen oder Interferenzen, was ihnen eine bessere Wiederholbarkeit und Genauigkeit verleiht. Des Weiteren werden die Sensoren in Reihe geschaltet und benötigen somit nur ein Kabel zum PLC der Maschine, analoge Sensoren hingegen mehrere Kabel.

Die Durchflussturbinen der CT-Reihe sind mit verschiedensten Ausgängen erhältlich, darunter mA, 5 V, Sensorerkennung, CAN-Open und J1939 CAN. Alle Durchflussmesser sind standardmäßig auf 21 cSt kalibriert und mit einer breiten Palette an Hydraulikölen, Schmierölen und Kraftstoffen kompatibel. Anschlüsse sind nach BSPP- oder SAE-Norm (bidirektionaler Betrieb) verfügbar; ein integriertes Belastungsventil ist optional. Darüber hinaus wird eine umfassende Auswahl an Zubehör angeboten.    §

FIRMENINFO

Webtec

An der Palmweide 55
44227 Dortmund

Telefon: +49 (0) 231-9759-747
Telefax: +49 (0) 231-9759-710
