Unter dem Markennamen PMV – Proportional Mobile Valves lanciert Wandfluh zur Bauma ein flexibles Hydraulikkonzept, das individuell und modular angepasst werden kann. Die neue Produktreihe ist ausgelegt auf Anwendungen u. a. in mobilen Arbeitsmaschinen, bei denen hohe Anforderungen erfüllt und eine Funktion feinfühlig geregelt werden müssen. Dazu gehören beispielsweise Zylinder- und Motorenregelungen für Handling-Funktionen wie in Baumaschinen, Ladekranen, Winden, Teleskopladern oder Land- und Forstmaschinen.
PMV-Lösungen sind kompakte Hydraulikeinheiten und bestehen aus einzelnen, aufeinander abgestimmten Hydraulikventilen zur optimierten Kraft- und Geschwindigkeitsregelung von hydraulischen Antrieben. Die einzelnen Module (Build Parts) fungieren als Funktionsbausteine, die flexibel gestaltet sind, zu einer Einheit zusammengeschraubt und aufeinander abgestimmt werden. Die einzelnen Steuersektionen werden individuell mit den Funktionen bestückt und per Zugankerstangen verbunden, wodurch die Module frei an spezifische Anforderungen anpassbar sowie erweiterbar sind. Je nach Nenngröße kann eine PMV-Einheit bis zu zwölf Steuersektionen aufweisen. Bei der Entwicklung des neuen Baukastens legte Wandfluh Wert auf die Flexibilität und die Modularität der Einheiten. Somit soll nur eine kleine Anzahl verschiedener Teile benötigt werden, um eine Vielzahl von Varianten der Hydraulikeinheiten zu kreieren. Dies soll sich positiv auf die Lagerhaltung und die Verfügbarkeit der Teile auswirken.

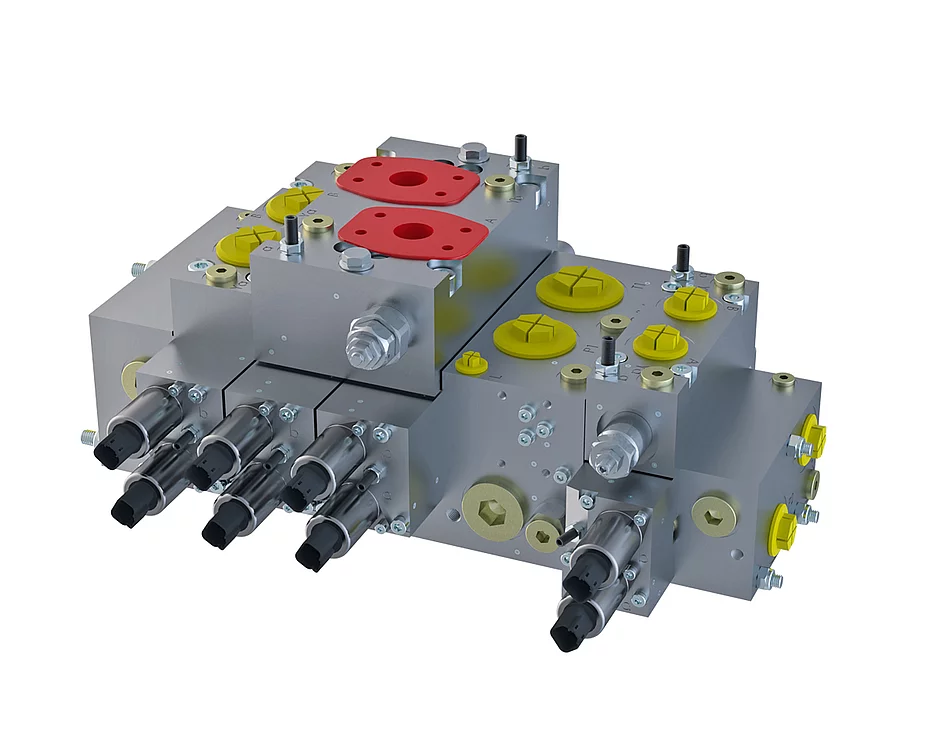

Die verschiedenen Nenngrößen werden platzsparend zusammenmontiert. So können Verbraucher mit einigen Litern pro Minute mit Verbrauchern bis zu 700 l/min in einer PMV-Einheit kombiniert werden. Diese Fähigkeit soll PMV zu einer besonders modularen Lösung für anspruchsvolle Hydraulikanwendungen machen.
Damit sollen auch im Feld einfach Optimierungen und Adaptionen umgesetzt werden können. Die meisten Module sind laut Anbieter vor Ort austauschbar, ohne dass die komplette Einheit aus dem Fahrzeug ausgebaut werden muss. Damit sollen Ausfallstunden bei Wartungen vermindert, aber auch die Inbetriebnahmezeiten reduziert werden. Da bei komplexen hydraulischen Anlagen Schwingungen im System auftreten können, haben die Ingenieure auch hier vorgesorgt: So können von außen zugänglich an verschiedenen Orten Dämpfungsdüsen montiert werden.
Nachhaltig und leistungsfähig
Die Ingenieure bei Wandfluh haben während der Entwicklung der PMV speziell auf die hohe Leistungsdichte geachtet. Durch den hohen maximal zulässigen Betriebsdruck von 420 bar und durch optimierte Volumenströme sollen sich sehr hohe Leistungen mit möglichst kleinen Verlustleistungen transportieren lassen. Für die Ansteuerung mittels Proportionalmagneten und die Druckabschneidung durch kleine Druckbegrenzungsventile werden ebenso kleine, kompakte Vorsteuerventile verwendet, die die laut Anbieter tiefstmögliche Verlustleistung besitzen. Kleine Druckverluste (∆ p), kleine Ansteuerströme, optimierte Durchflüsse, kompakte Abmessungen und eine lange Lebensdauer sollen sich besonders positiv auf die Nachhaltigkeit des Produkts auswirken.
Die Leistungsfähigkeit soll zudem mit einer perfekten Lastkompensation pro Steuersektion unterstrichen werden. Mittels einer verstellbaren Druckwaage wird der Durchfluss laut Wandfluh auf 1 l/min genau eingestellt und über den ganzen Druckbereich konstant gehalten.
Ausbauoptionen
Diverse Funktionen sind laut Anbieter einfach zu erweitern bzw. bereits in der Standardausführung enthalten. Eine Antisättigungsfunktion wird an die Eingangsplatte montiert, damit jederzeit sämtliche Verbraucher gleichzeitig kontrolliert bewegt werden. Falls bei langen Pumpenzuleitungen das LS-Signal zu schwach ist, bietet sich die Möglichkeit, ein kleines Modul mit einem LS-Verstärker auf die Eingangsplatte zu montieren. Moderne Geräte erfordern einen erhöhten Oberflächenschutz gegen Korrosion. Aus diesem Grund sind die PMV-Build-Parts in Zink/Nickel-Ausführung erhältlich, was einen hervorragenden Rostschutz von bis zu 1 000 Stunden im Salzsprühtest verspricht. Elektronikkarten und Ansteuermöglichkeiten führt Wandfluh bereits im Programm. So können mit der mobilen Elektronik MD2 bis zu acht Strom-geregelte Proportionalmagnete mit PWM-Signalen angesteuert werden. Auch ist hier die CAN-Feldbusanbindung in der Elektronik integriert.
Weitere Funktionen wie On-board-Elektronik und Kolbenlagregelung (LVDT) sollen bald als Standardlösung im Hinblick auf die Anforderungen aus Industrie 4.0 für das PMV bereitstehen. t
