Terra: Hochleistungspaket setzt auf intelligente Bohrassistenzsysteme

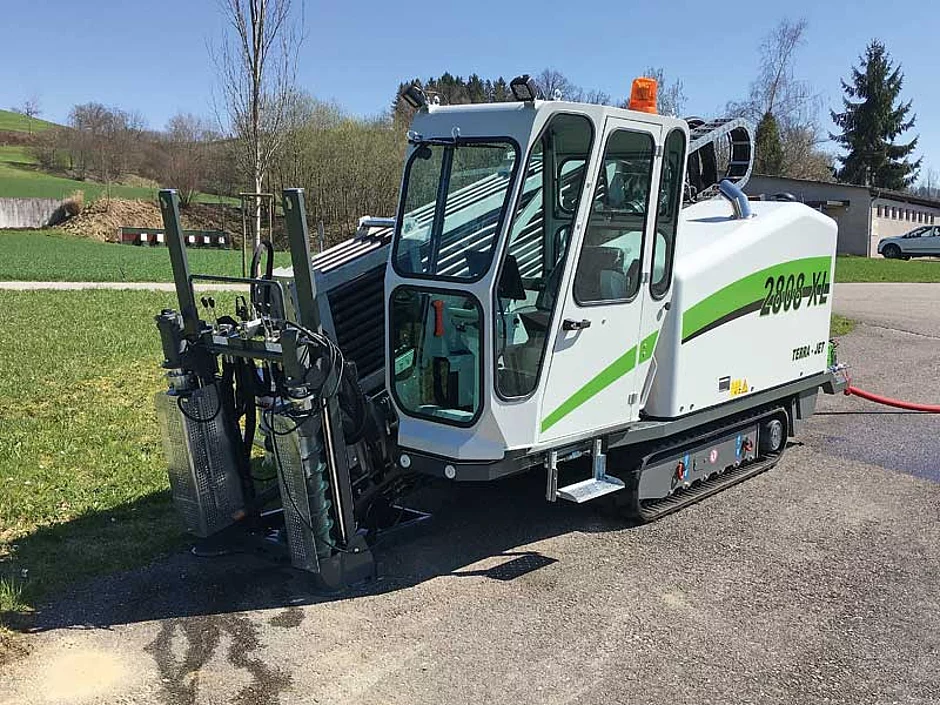

Terra hat mit dem Terra-Jet DJ 23 XL einen Neuzugang in der 11-t-HDD-Spülbohrklasse vorgestellt. Der DJ 23 XL ist nicht nur leistungsstärker und produktiver als das Vorgängermodell, er zeichnet sich auch durch erweiterte Bediener- und Servicefreundlichkeit aus. Die Maschine ist besonders für den Glasfaserausbau geeignet und dank seiner kompakten Bauweise auch in städtischem Gebiet einsatzbereit.



Die neue Maschine wurde in enger Zusammenarbeit mit einem großen HDD-Bohrer innerhalb von nur neun Monaten entwickelt und gebaut. Beispielsweise wurde eine pendelgelagerte Bohrrampe entwickelt, die einen Eintrittswinkel von 19 % bis 40 % (11° bis 22°) ermöglicht. Neue intelligente Bohrassistenzsysteme und eine integrierte Kamera an der Gestängeaufnahme sollen das Bohren zudem erheblich erleichtern.
Ausgestattet mit einem 101 PS starkem Hatz-Diesel-Motor (Tier 4 final/Euro 3B) leistet der Terra-Jet DJ 23 XL bis zu 11 t Zug- und Schubkraft, 3 100 Nm Drehmoment und eine maximale Drehzahl von 284 min⁻¹ am Bohrgestänge. Der reduzierte Geräuschpegel kommt den Anwohnern sowie dem Bedienungsmann zugute.


Hydraulisch schwenkbare Kabine

Der DJ 23 XL hat alle Bohrassistenzsysteme an Bord, die über eine gut zugängliche SPS-Steuerung geregelt werden. Dazu gehören unter anderem eine Paddelautomatik, die in hartem Untergrund das Steuern des Bohrkopfes erleichtert oder ein Bohr-Tempomat, bei dem Drehzahl und Vorschub auf Knopfdruck geregelt werden kann. Mit der Vorschubsteuerung können zudem die maximale Vorschub- und Rückzugskraft eingestellt werden. Eine integrierte Kamera oberhalb des Antriebsschlittens unterstützt des Weiteren eine perfekte Sicht auf die Gestängeaufnahme. Die Aufnahme wird live auf dem 12"-Bedienerbildschirm projiziert.

Der DJ 23 XL verfügt über eine hydraulisch schwenkbare Kabine. Sie kann von 0° bis 60° geschwenkt werden, selbst wenn der Bediener in der Kabine sitzt. So kann der Bohrmeister die jeweils beste Sitzposition wählen.
Ein elektrische Joystick unterstützt die feinfühlige Steuerung für »Vorschub« und »Drehen«. Multifunktionsdruckschalter erlauben eine Einhandbedienung für alle wesentlichen Bohrfunktionen.
Dank Fernbedienung kann der DJ 23 XL mitlaufend hinter oder neben der Bohranlage gefahren werden. Integrierte LED-Leuchten erlauben auch das Arbeiten bei Dunkelheit.

AutoTork

Die neue hydraulisch-elektronische Steuerung AutoTork misst den Untergrund und stellt sicher, dass der Terra-Jet immer optimal arbeitet. AutoTork beginnt bei höchster Gestängedrehzahl mit 284 min⁻¹. Sollte der Untergrund fester und mehr Drehmoment am Bohrwerkzeug benötigt werden, erhöht AutoTork automatisch das Drehmoment bis zum erforderlichen Wert und ­reduziert die Drehzahl entsprechend. Die neue Regelungstechnik wird möglich durch Regelpumpen am Dieselmotor, Axialkolbenverstellmotoren am Antriebsschlitten und eine intelligente SPS‐Steuerung.

Herkömmliche Bohranlagen arbeiten mit einer Zwei‐Stufenschaltung und verfügen entweder über eine hohes Drehmoment bei niedriger Drehzahl oder eine hohe Drehzahl bei niedrigem Drehmoment. AutoTork arbeitet nach Anbieterangaben hingegen immer am optimalen Betriebspunkt und damit nach Anbieterangaben bis zu 30 % schneller als eine herkömmliche Zwei‐Stufensteuerung. Blockiert der Räumer in festem Untergrund, fällt bei einer Zwei‐Stufen‐Steuerung das Drehmoment deutlich ab. AutoTork hält das maximale Drehmoment in einer solchen Situation bei 3 100 Nm.

Feuerverzinktes Gestängemagazin mit Nachladesystem

Der DJ 23 XL hat 52 Bohrgestänge an Bord, die jeweils 3,05 m lang sind und einer gesamten Bohrlänge von 158 m entsprechen. Zum besseren Oberflächenschutz ist das Gestängemagazin feuerverzinkt. Soll länger gebohrt werden, lässt sich das Gestängemagazin mit dem Nachladesystem wieder füllen. Oder das leere Gestängemagazin wird gegen ein volles ausgetauscht.

Zahnstangenantrieb

Vorschub und Einzug des Antriebsschlittens erfolgen über einen Zahnstangenantrieb. Drei Hydraulikmotoren mit Getrieben übernehmen den Antrieb. Der Axialkolbenverstellmotor des Antriebsschlittens erzeugt das hohe Drehmoment (AutoTork). Die FMC-Spülflüssigkeitspumpe ist beim DJ 23 XL an Bord. Mit einem Spülvolumen von 185 l/min verfügt der DJ 23 XL nach Anbieterangaben über eines der höchsten Spülvolumen seiner Klasse. Optional wird die Maschine auch mit 260 l/min angeboten.     §
