Vom 1852 geborenen Architekten Antonio Gaudí ist folgende Beschreibung seines Meisterwerks überliefert: »Der Sühnetempel der Sagrada Familia wird die Zukunft des modernen Kataloniens darstellen.« 2024 wird demnach ein bedeutendes Jahr im Kalender dieses besonderen architektonischen Bauwerks, denn die Liebherr-Verstellauslegerkrane 710 HC-L 32-64 Litronic und 125 HC-L beginnen mit ihrer Arbeit zur Fertigstellung der Basilika.
»Die Bauabteilung der Sagrada Familia hat die beiden Krane aus zwei Hauptgründen gewählt: Zum einen minimieren Verstellausleger die Auswirkungen beim Schwenken über benachbarten Gebäuden, und zum anderen lassen sie sich an das jeweilige Einsatzgebiet anpassen«, erklärt Fernando Villa, Direktor für Bauwesen und Technologie der Sagrada Familia. »Liebherr ist einer der Weltmarktführer im Turmdrehkransektor und wir sind auf Sonderprojekte spezialisiert. Unsere technische Abteilung Tower Crane Solutions besteht aus qualifizierten Fachleuten mit langjähriger Erfahrung und plant die Arbeitsvorgänge entsprechend den spezifischen Anforderungen jedes Projekts«, sagt Roberto Insausti, kaufmännischer Leiter der Abteilung Turmdrehkrane und Mobilbaukrane von Liebherr Ibérica.

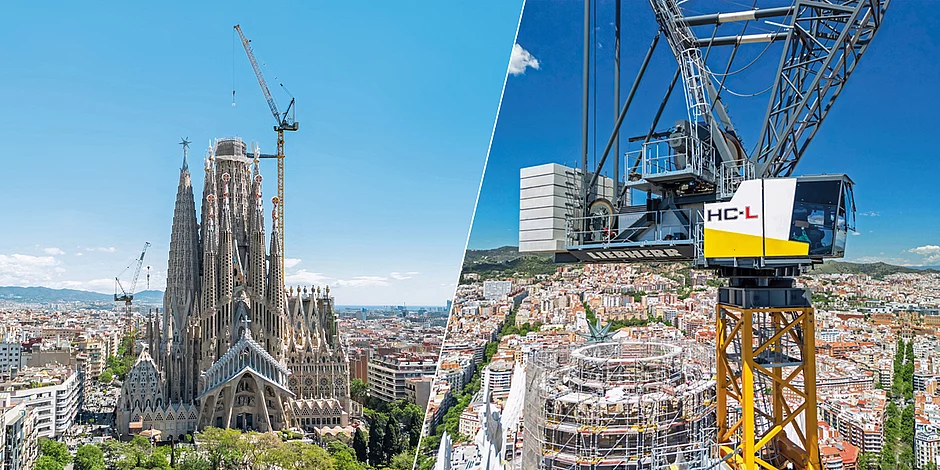

So wird der Liebherr-Verstellauslegerkran 710 HC-L 32-64 Litronic bei der Fertigstellung des Turms Jesus Christus, des Hauptturms des Sühnetempels der Sagrada Familia, zum Einsatz kommen. Er wird nach Vollendung eine Höhe von 172 m erreichen. Dafür benötigte die Sagrada Familia einen Kran mit hoher Tragfähigkeit. Der 710 HC-L kann maximal 64 t heben und erreicht mit seiner Ausladung, in diesem Fall 55 m, die höchsten Bereiche der Basilika. Der 125 HC-L wird in der Mariä-Himmelfahrt-Kapelle und in den angrenzenden Kreuzgängen eingesetzt werden.
Offizielle Auslieferung des Liebherr-Verstellauslegerkrans 710 HC-L (v. l. n. r.): Fernando Villa (Sagrada Familia), Antonio Cerezo (Grúas Cerezo), Tobias Böhler (Liebherr Ibérica), Daniel Morales (Sagrada Familia), Miguel Cerezo (Grúas Cerezo) und Roberto Insausti (Liebherr Ibérica).
Die wichtigsten Projektherausforderungen
Eine der großen Herausforderungen dieses Projekts bestand darin, »eine Lösung zu entwickeln, damit unser größter Verstellauslegerkran, der Liebherr 710 HC-L 32-64 Litronic, in einer Höhe von circa 54 m montiert werden konnte und dabei die höchsten Sicherheitsanforderungen erfüllt. Anschließend musste der Kran auf seine endgültige Höhe klettern und in etwa 130 m Höhe am Turm Jesus Christus verankert werden«, so Jochen Wille, Projektleiter bei Liebherr Tower Crane Solutions (TCS).
Für diese Phase wurde eine spezielle Verankerungskonstruktion mit einer Länge von 20 m, einer Breite von 10 m und einem Gewicht von 27 t entworfen und hergestellt. »Dank der engen Zusammenarbeit zwischen dem Kunden, unserem lokalen Vertriebspartner Grúas Cerezo und der Tower Crane Solutions des Liebherr-Werks in Deutschland konnten wir ein maßgeschneidertes Projekt für den Kunden entwickeln«, führt Tobias Böhler, Generaldirektor von Liebherr Ibérica, weiter aus.
Die Montage der Liebherr-Verstellauslegerkrane 710 HC-L und 125 HC-L erforderte aufgrund der hohen Sicherheitsanforderungen und der wechselnden Witterungsbedingungen eine umfangreiche Planung. Insbesondere die Montage des Teleskopauslegers war nur bei bestimmten Windgeschwindigkeiten möglich.
|
Liebherr 710 HC-L 32/64 Litronic
|
|
|
Tragfähigkeit bei max. Ausladung in t
|
7,2
|
|
Ausladung max. in m
|
65
|
|
Norm
|
EN 14439
|
|
Tragfähigkeit max. in t
|
64
|
|
Hakenhöhe max. in m
|
52
|
Zudem steht die Sagrada Familia mitten in Barcelona – somit war nicht viel Platz für Manöver vorhanden. Jeder Arbeitsschritt musste mit viel Vorbereitung im Detail geplant werden. Während der Montage der Liebherr-Krane in dieser »Enklave«, einem der meistbesuchten Denkmäler der Welt, hörten natürlich die Touristenströme nicht auf. Daher galt es, die Montage in kürzester Zeit durchzuführen, um die Bauarbeiten an der Kathedrale und den täglichen Besucherstrom so wenig wie möglich zu beeinträchtigen.
»Der Einsatz von Kranen mit verstellbarem Ausleger stellt eine bisher unerreichte Herausforderung in Spanien dar. Diese Herausforderung wird zu einer zentralen Verpflichtung in unserem Projekt, bei dem wir keinen Raum für Misserfolge oder Zweifel lassen dürfen«, betont Miguel Cerezo, Geschäftsführer von Grúas Cerezo, offizieller Vertriebspartner für Liebherr-Turmdrehkrane.
»Der Einsatz von Verstellauslegerkranen hat viele Vorteile. Es handelt sich um Krane, die mit großen Lastkurven ausgestattet sind und dank des Verstellauslegers auch auf engstem Raum arbeiten können«, erklärt Gerardo Urendez, verantwortlich für den Technischen Dienst für Turmdrehkrane und Mobilbaukrane von Liebherr Ibérica.
Garant für den Erfolg: vertrauenswürdige Partner
Die Projektabteilung Liebherr Tower Crane Solutions unterstützte das Projekt »Sagrada Familia« von Anfang an aktiv. »Wir sind auf die Planung großer und anspruchsvoller Projekte weltweit spezialisiert. Wir kommen immer dann ins Spiel, wenn es wie in diesem Fall um anspruchsvolle Anwendungen oder komplexe Lösungen geht«, schließt Jochen Wille.
Bei diesem Projekt spielte Grúas Cerezo eine Schlüsselrolle und wird dies als drittes Glied in der Kette weiterhin tun. Die Liebherr-Verstellauslegerkrane 125 HC-L und 710 HC-L sind das Kernstück der Bauarbeiten, Liebherr kommt als Kranhersteller und Verantwortlicher für den Kundendienst in Spiel. Grúas Cerezo liefert als lokaler Vertriebspartner technisch-rechtliche Beratung und ist für die Montage und Wartung der Krane zuständig.s
