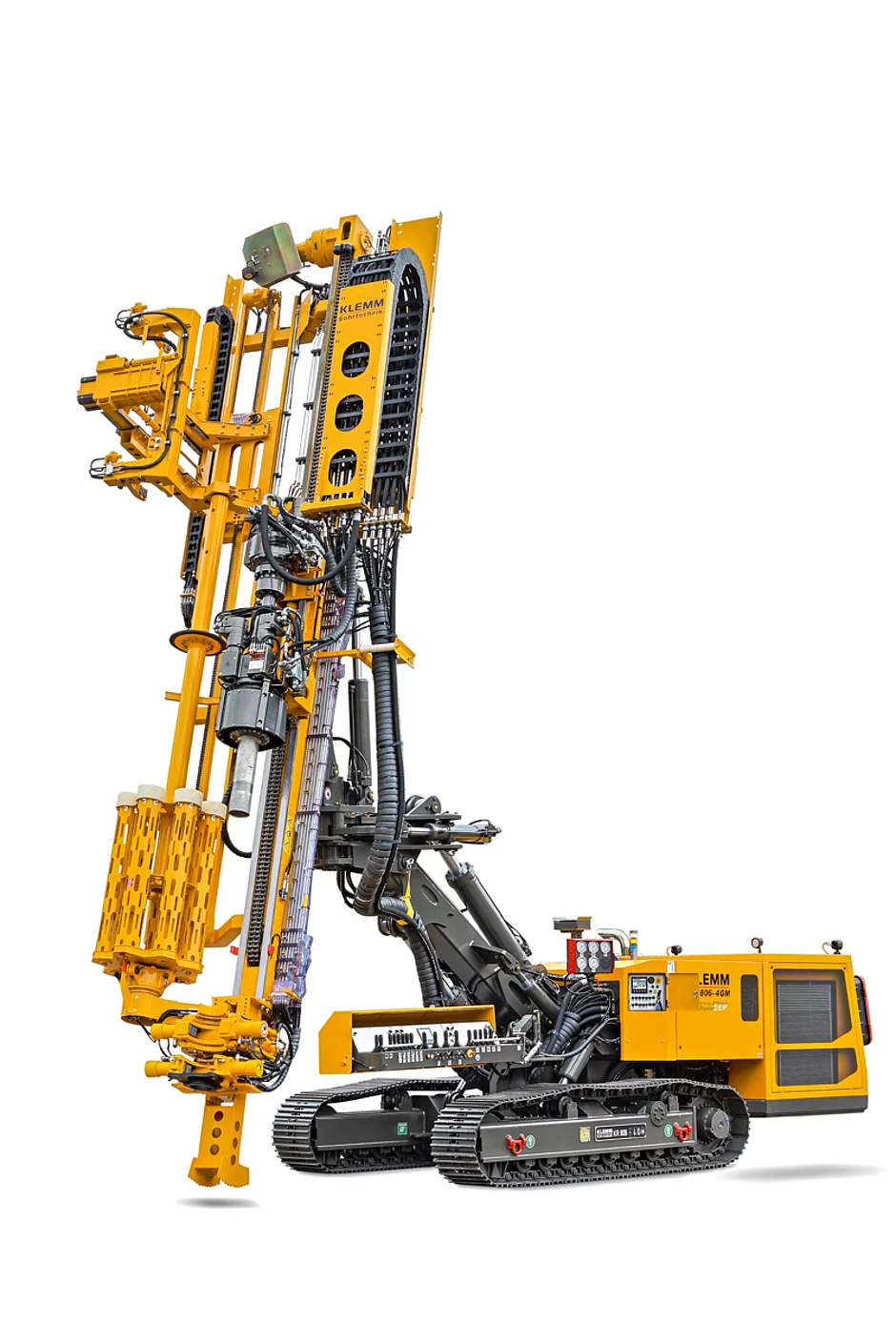

Die KR 806-4GM mit angebauter Magazintrommel und Manipulator MAG 6.1 erlaubt bei einem Gesamtgewicht von rund 21,9 t (ohne Rohre) mit neu entwickelter Gerätekinematik eine maximale Beladung des Magazins von 1 100 kg. Der maximale Durchmesser für die Außenrohre beträgt hierbei 178 mm; die Nutzlänge der Rohrpaarungen liegt bei 3 000 mm. Als Innengestänge sind sowohl Glattgestänge als auch Bohrschnecken verwendbar. Das Magazin MAG 6.1 ist eine Weiterentwicklung des bewährten Magazins MAG 7.0. Diese Magazintypen zeichnen sich durch eine drehbare Trommel aus, die dem Gerätebediener jederzeit eine gute Sicht auf das jeweils zu positionierende Bohrgestänge erlaubt.
Die Antriebseinheit übernahm Klemm vom Konzept der KR 806-3G. Der Dieselmotor von Volvo-Penta mit einer Leistung von 160 kW entspricht den aktuellsten Abgasvorschriften. Die KR 806-4GM erlaubt den Aufbau schwerer Doppelkopfbohranlagen im Betriebsmodus Drehen – Drehen – Schlagen (KD 25/KD 1215R), im Modus Drehen – Drehen (KH 25/KH 21) oder die Verwendung leistungsstarker Hydraulikhämmer (KD 2524).
Energy Efficient Power
Das Hydrauliksystem arbeitet mit zwei Load-Sensing-Hauptpumpen mit je 240 l/min und einem Druckniveau bis zu 350 bar. Dabei erfolgt eine automatische Einstellung der optimalen Leistungsverteilung per Power Sharing als eines der Energy-Efficient-Power-Elemente (EEP). Diese beinhalten zudem eine adaptive Drehzahlverstellung des Dieselmotors, angepasst an die aktuelle Bohrsituation. Neben einer geringeren Geräuschemission soll dies auch zu Kraftstoffeinsparungen bis zu ca. 25 % führen. Über den serienmäßig installierten Touchscreen lassen sich zahlreiche Maschinenparameter einstellen, ohne dass zusätzliche Werkzeuge oder das Entfernen von Hauben notwendig sind. Im Fehlerfall kann über das Display (oder auch über das optionale DTR-Modul) eine detaillierte Diagnose vorgenommen werden.
Die Steuerung arbeitet mit Mobilsteuerblöcken mit integrierter CAN-Bus-Technik und Lageregelung der Ventilkolben. Die direkte Kommunikation zwischen Bedienpult und Steuerblock verspricht deutlich reduzierte Reaktionszeiten der Ventile und dem Bohrmeister somit eine feinfühlige und präzise Bedienung der Maschine.
Steuerung von fern
Die KR 806-4GM wird standardmäßig mit einer tragbaren Funkfernsteuerung mit integriertem Display zur Anzeige der Arbeitsdrücke geliefert. Der Vorteil liegt darin, dass sich der Gerätefahrer jederzeit mit optimaler Sicht auf das Arbeitsumfeld und außerhalb des Gefahrenbereichs positionieren kann. Optional möglich ist ein am Grundgerät angebauter schwenk- und höhenverstellbarer Bedienstand. t
