Resinnovation GmbH Erst Gerinne-Liner vervollständigt »Schacht Completed« 05. Oktober 2022

Als Grundüberlegung von »Schacht Completed« beschreibt Bernd Segendorf, Bauleiter im Schachtsanierungs-Team des Unter­nehmens N. Thieltges in Langenfeld bei Düsseldorf, bei einer Sanierung ein monolytisches Bauwerk herzustellen. »Bei einer solchen ganzheitlichen Sanierung wird gewährleistet, dass das Bauwerk wieder im Ganzen dicht ist«, unterstreicht Segendorf. Das Konzept hatte es beispielsweise auch Ralf Hamann vom Wasserverband Peine in Niedersachsen angetan, wo binnen zehn Monaten das Thieltges-Team rund 140 Schächte mit »Schacht Completed« wieder aufgebaut hat.

Gerinne-Liner als das i-Tüpfelchen

Der DIBt-zugelassene Gerinne-Liner von resinnovation gilt als entscheidender Faktor, um nach der Sanierung ein solches monolytisches Bauwerk zu erhalten – wo der Schacht-Liner aufhört, soll der Gerinne-Liner ansetzen. Die Kombination des Kurz-Liner-Verfahrens Partliner und des Schachtanbindungsverfahrens Harz8 soll damit »Schacht Completed« erst komplettieren.

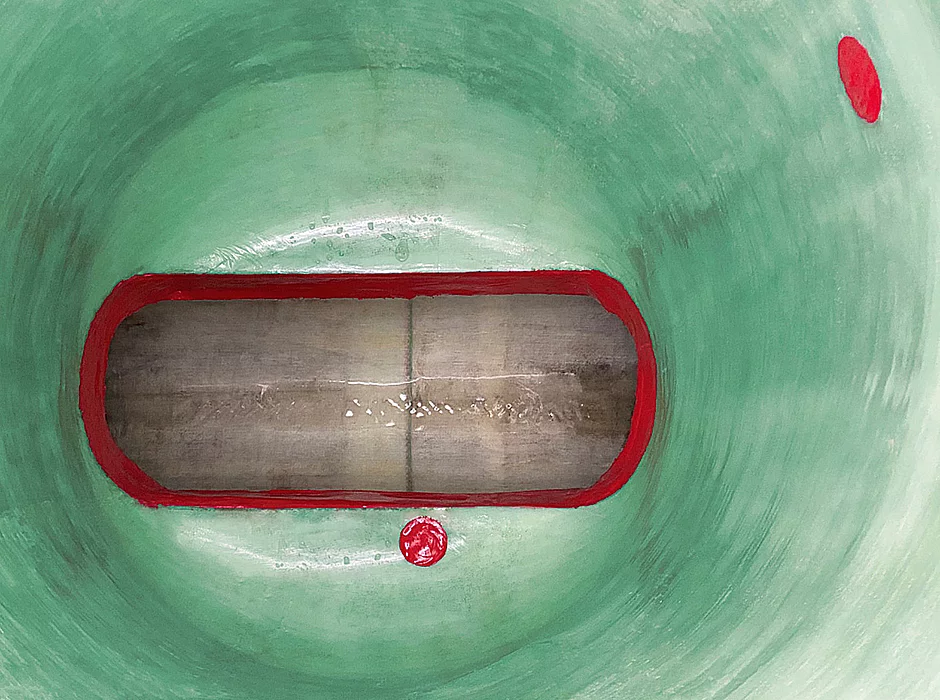

Das Partliner-System sorgt für gleichbleibende Qualität: Per Dosiertechnik wird das Partliner-Harz homogen und 100 %-ig luftfrei gemischt. Auf dem Vakuum-Imprägnierer wird die Glasfasermatte imprägniert und kalibriert. Mit dem beheizten Gerinne-Liner-Packer wird schließlich das Gerinne neu ausgekleidet oder im Bedarfsfall neu aufgebaut. Weitere Seitenzuläufe werden ebenso eingebunden und nach dem Aushärten mit dem dauerflexiblen Harz8 an den Schacht-Liner angebunden. Mit dem flexiblen Verfahren soll jede mögliche Geometrie abgedichtet werden können. Seitenzuläufe und Rohranbindungen werden in einem Schritt mit saniert und direkt an den Schacht bzw. an den Schacht-Liner angebunden – ein neues Gerinne aus GFK in einem Guss.

Hand in Hand arbeiten

Das Gerinne-Liner-Verfahren nutzt die Thieltges-Schachtsanierungsmannschaft, um unterschiedliche Gerinne – und damit den ganzen Schacht – wieder dicht zu machen. Eine bedeutsame Rolle spielt dabei die UV-Anlage von innoquip, die wie das Partliner-System App-gesteuert ist. Die App führt den Anwender intelligent durch den Sanierungsprozess und erstellt parallel dazu die Dokumentation. Anwender- und Baustellendaten werden automatisch erfasst. Vorher- und Nachher-Bilder werden eingepflegt und alle Parameter des Aushärteprozesses erfasst, sodass die Dokumentation unmittelbar nach Abschluss der Sanierung online an die Zuständigen übermittelt werden kann.

Die App steuert über die UV-Anlage auch den Aushärteprozess automatisch. »De Anlage erhöht in mehreren Kalibrierstufen automatisch schrittweise den Druck, bis der Maximaldruck erreicht ist und der Schacht-Liner umfänglich an der Wandung sowie der Berme des Schachtbauwerks anliegt. Sobald der Schacht-Liner derart aufgestellt ist, zündet die UV-Anlage automatisch die Lampen, die sich im gleichbleibenden Abstand an den Schachthals, den Konus, den Schachtkörper und schließlich an die Berme anpassen. Der Kronleuchter fährt in einer festgelegten Geschwindigkeit im Schacht-Liner hinunter. Sobald die Berme erreicht wird, fahren die Lampenarme automatisch aus und härten so auch die Berme gleichmäßig. Anschließend klappt die Anlage selbsttätig zusammen und fährt wieder nach oben.

Mehrere Schächte an einem Tag

Mit »Schacht Completed« lassen sich Schächte im Fahrbahnbereich mit geringem Eingriff in den Straßenverkehr instand setzen, was eine Ersparnis von Kosten und Aufwand für den Auftraggeber und zugleich eine Erleichterung für die Verkehrsteilnehmer verspricht. »Auf diese Art und Weise können wir an einem Tag mehrere Schächte komplett sanieren – inklusive der Vorarbeiten«, betont beispielsweise Bernd Segendorf.

Dank cloud-basierter Soft­ware, die alle wichtigen Daten rund um die Installation von Schacht-Liner und Gerinne-Liner automatisiert erfasst, kann die komplette Dokumentation unmittelbar nach der Sanierung direkt an die zuständigen Stellen übermittelt werden. Auftraggeber haben somit unmittelbar den Überblick über die erfolgte Sanierung.  t
