Liebherr-Werk Nenzing GmbH Neues Trägergerät für Schlitzwandarbeiten

Mit dem LBX 600 bringt Liebherr bringt ein neues Trägergerät für Schlitzwandarbeiten auf den Markt. Dessen kompakte Baugröße erfüllt vor allem die Anforderungen von Baustellen im urbanen Bereich. Die elektrisch betriebene Unplugged-Version überzeugt zusätzlich mit den Vorteilen von »Zero Emission«. Das LBX 600 kann mit mechanischen oder hydraulischen Greifern ausgerüstet werden. Das modulare Auslegersystem ermöglicht drei verschiedene Ausführungen der Maschine und ein höchstes Maß an Flexibilität.

Pressemitteilung | Lesedauer: min | Bildquelle: Liebherr-Werk Nenzing

Urbane Baustellen stellen besondere Herausforderungen. Darauf hat die Liebherr-Werk Nenzing GmbH mit dem neuen Trägergerät LBX 600 für Schlitzwandarbeiten reagiert. Durch die kompakte Größe und die Ausführung als Unplugged-Version sind Arbeiten selbst bei beengten Platzverhältnissen und in lärmempfindlichen Regionen möglich. Das LBX 600 kann durch ein modulares System mit drei unterschiedlichen Auslegern flexibel ausgerüstet und an die Baustellenanforderungen angepasst werden. Die Standardversion des Gerätes hat eine Gesamthöhe von 17,8 m. Bei Einsätzen mit eingeschränkter Höhe, z. B. unter Brücken, kann als Low Head mit 11 m oder als Ultra Low Head mit 5,8 m gearbeitet werden. Das LBX 600 bietet ein schlankes Design: Das kompakte Grundgerät lässt sich als Ganzes transportieren und durch den teleskopierbaren Unterwagen die Spurbreite dafür auf 3 m reduzieren.

Kraftvoll zugreifen

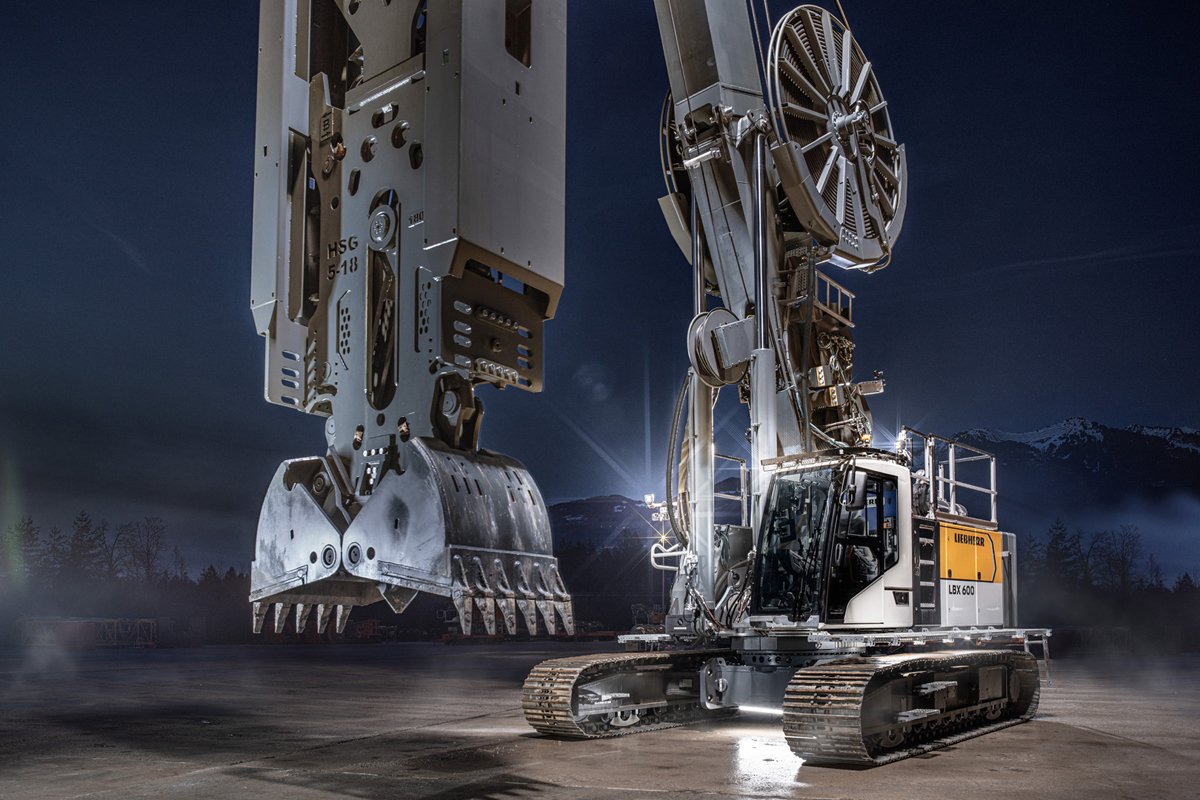

Das Trägergerät ist nicht nur für Arbeiten mit hydraulischem Greifer konzipiert, sondern auch – durch die zwei Freifallwinden mit einer Ziehkraft von je 300 kN – mit mechanischem Greifer sowie Meißel. In Kombination mit dem hydraulischen Schlitzwandgreifer HSG 5-18 bietet das LBX 600 eine intuitive Bedienung, die auch hydraulische Korrekturen der Greiferausrichtung und dadurch eine höhere Vertikalität des Schlitzes ermöglicht.

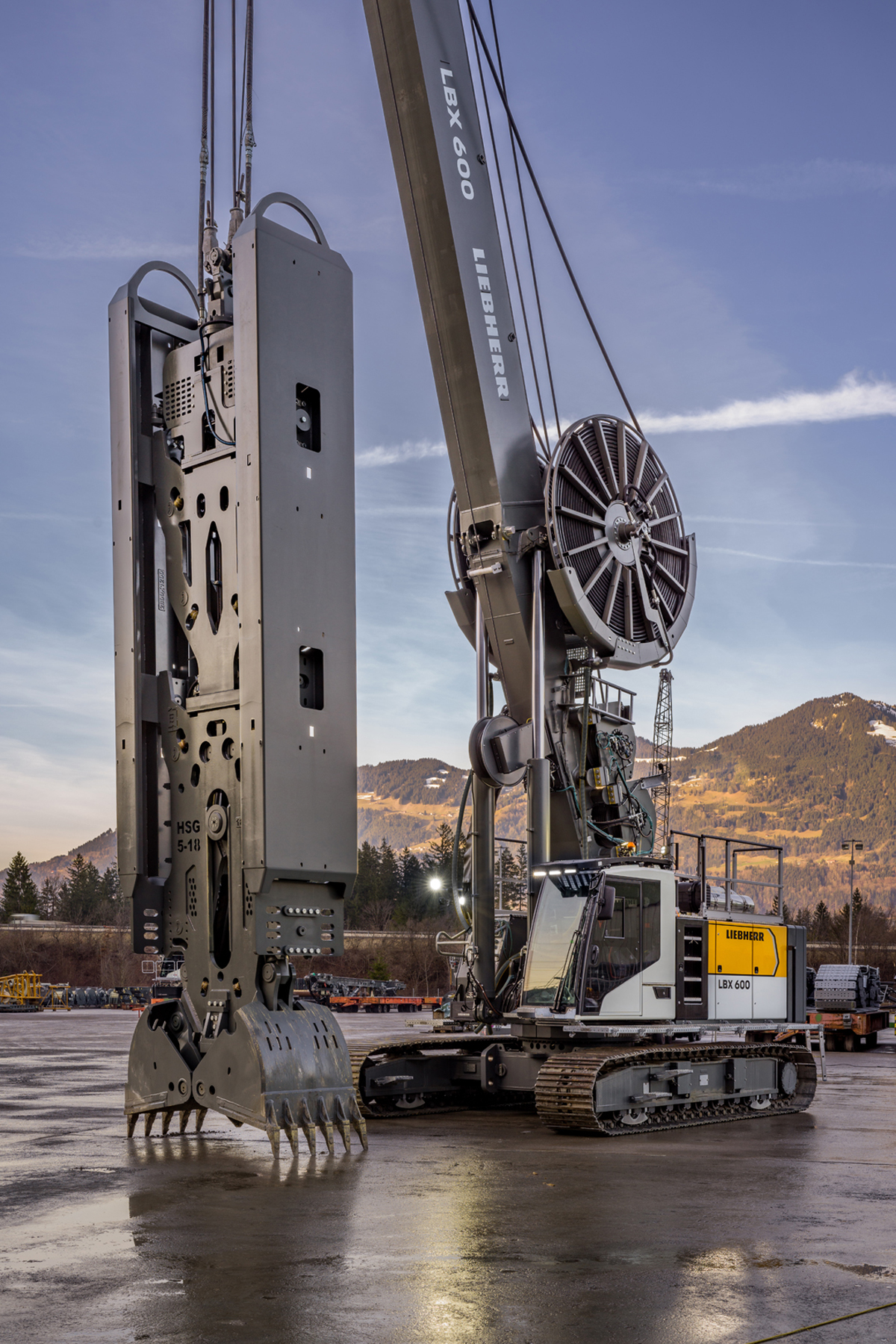

Der neue hydraulische Schlitzwandgreifer ist modular aufgebaut und besteht aus einem robusten Grundkörper. Aus der Typenbezeichnung des Greifers HSG 5-18 C bzw. L ist ersichtlich, dass damit – je nach Aufbau – Schlitzwanddicken von 500 bis 1 800 mm möglich sind. Die Bezeichnung C (compact) steht für die kompakte Standardausführung für die Low-Head-Version des LBX 600, während bei L (large) der Grundkörper um 2,5 m verlängert ist. Die dadurch erreichte Gesamthöhe des Greifers von 9,5 m und das hohe Gewicht mit niedrigem Schwerpunkt ermöglichen eine noch bessere Vertikalität und sind besonders bei größeren Dimensionen der Schlitzwand von Vorteil.

Bei sehr schwierigen Bodenverhältnissen kann das Eigengewicht durch ein Zusatzgewicht von 4,4 t oder 6,5 t noch einmal erhöht und die Umsetzung der Arbeiten verbessert werden. Mit dem Greifer lassen sich Stiche mit einer Länge von 2 500 bis 3 400 mm und einer maximalen Tiefe von 80 m ausführen.


Der Schlitzwandgreifer ist mit einer hydraulischen Drehvorrichtung ausgerüstet. Diese gestattet das Ausrichten des Greifers in alle Richtungen und eine schnelle sowie bedienerfreundliche 180°-Drehung nach jedem Grabzyklus. Die hohe Zylinderkraft von 1527 kN verhilft zu einer entsprechenden Performance sogar unter härtesten Bedingungen. Die Füllstandsanzeige des Greifers sorgt laut ­Liebherr für eine hohe Produktivität während des gesamten Einsatzes. Das maximal zulässige Greifergewicht – d. h. Greifer inkl. Füllmenge – beträgt 30 t.

Einfach mal den Stecker ziehen

Das LBX 600 ist sowohl als konventionelle als auch batteriebetriebene Version LBX 600 unplugged erhältlich. Beide Ausführungen haben identische Leistungsdaten. Ein Merkmal der Unplugged-Modelle ist »Zero Emission«. Sie verursachen keine Abgase und sind sehr leise. Damit treffen sie besonders in lärmempfindlichen Regionen den richtigen Ton.

Das Laden der Batterien erfolgt über herkömmlichen Baustellenstrom. Währenddessen kann der Betrieb wie gewohnt fortgesetzt werden. Um in den Akkubetrieb zu gelangen, muss nur der Stecker gezogen werden. Ob ein- oder ausgesteckt, die Leistung und das Anwendungsspektrum bleiben unverändert. Liebherr bietet das LBX 600 und das LBX 600 unplugged als Komplettpaket mit hydraulischem Schlitzwandgreifer HSG 5-18 an.

Digitale Lösungen

Mit dem Prozessdatenerfassungssystem PDE lassen sich sämtliche Arbeitsprozesse der Schlitzwandarbeiten elektronisch erfassen, visualisieren und aufzeichnen. Die Bedienung und die Darstellung erfolgen über den PDE-Touchscreen in der Kabine. Ausgezeichnet werden sowohl Betriebsdaten aus der Litronic-Steuerung als auch Daten von externen Sensoren.

Mit der Software-Lösung MyJobsite können alle relevanten Prozess-, Maschinen-, und Baustellendaten an einem zentralen Ort erfasst, dargestellt, analysiert, verwaltet und ausgewertet werden. Die gesammelten Daten sind bei einer aktiven Internetverbindung über einen Webbrowser abrufbar. Mit den aufgezeichneten PDE-Daten wird direkt nach Abschluss eines Arbeitsprozesses automatisch ein Protokoll als Qualitätsnachweis erstellt. Die Parameter lassen sich im Vorhinein festlegen und zuweisen, was eine zusätzliche Zeitersparnis bedeutet.s
