Layher: Schnell und flexibel montiert

Brücken werden heute durch den hohen Anstieg des Verkehrsaufkommens und vor allem der Schwertransporte deutlich mehr beansprucht als ursprünglich erwartet. Sanierung oder gar Neubau sind die Folge – Zeiten, die so kurz wie möglich gehalten werden sollten. Ein aktuelles Beispiel ist die Sanierung einer Bogenbrücke. Hier wusste sich das schnell und flexibel als doppelstöckiges Hängegerüst montierte Layher-Allround-Gerüst mit dem hochtragfähigen Ergänzungsbauteil FlexBeam zu bewähren.

Die Baumaßnahmen umfassen unter anderem den Rückbau der bisherigen Brückenkappe. Für den Brücken­bogen ist eine Wasserhöchstdruckreinigung mit anschließender Betonsanierung vorgesehen. Um dabei das enge Zeitfenster einhalten zu können, legten die Auftraggeber beim Arbeitsgerüst nicht nur Wert auf Funktionalität und Arbeitssicherheit, sondern auch auf Effizienz bei der Mon­tage.

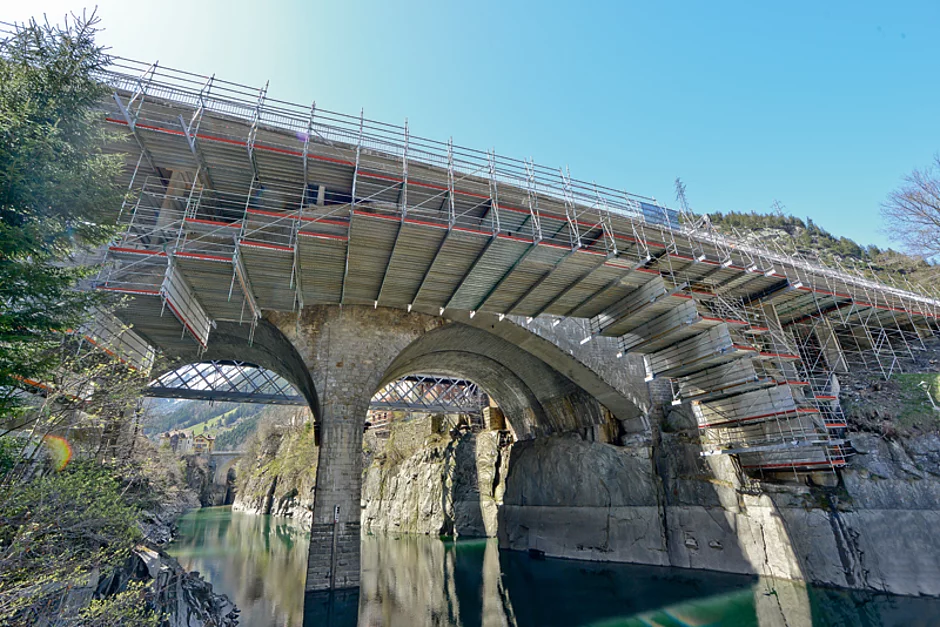

Hängegerüst für Brückensanierung

Gefordert war ein Arbeits- und Schutzgerüst der Lastklasse 3 als Höhenzugang für die Arbeiten an der Brückenunterseite und am Brückenbogen sowie eine Absturzsicherung für die Arbeiten auf der Brücke. Da die Brücke über einen Fluss führt, kam ein Standgerüst sowohl aus technischer Sicht als auch aus Kostengründen nicht in Frage. Die Lösung war ein 50 m langes Hängegerüst – verbunden mit einem Standgerüst im Bereich der Widerlager. Wirtschaftlich und sicher umsetzen konnten die Verantwortlichen die Konstruktion mit dem Layher-Allround-Gerüst: Das Systemgerüst lässt sich dank weniger und leichter Grundbauteile sowie der selbstsichernden Keilschlossverbindung AutoLock schnell montieren und zeigt sich durch seine Standardlängen wie auch passende Ausbauteile zudem flexibel im Einsatz. Speziell für Hängegerüste steht mit dem FlexBeam ein pfiffiges Ergänzungsbauteil zur Verfügung.


50 Prozent weniger Abhängepunkte

Der Aluminium-Träger FlexBeam unterstützt eine hohe Effizienz bei der Montage: Als ein entscheidender Vorteil gilt die im Vergleich zum vielfach eingesetzten Stahlgitterträger 450 deutlich höhere Biege- und Querkrafttragfähigkeit, die größere Stütz- und Abhängeraster erlaubt und den Aufwand bei der Gerüst­erstellung damit entscheidend reduziert. Mit einem 2,57-m-Raster in der Länge und pro FlexBeam lediglich zwei Abhängepunkten über die gesamte Gerüstbreite von 10 m konnten die zeitaufwendigen Bohrungen bei diesem Projekt um rund 50 % reduziert werden. Dies sorgte nicht nur für eine deutlich schnellere Montage, sondern auch für bessere Arbeitsbedingungen, da weniger vertikale Bauteile die Arbeitsfläche versperrten. Gleichzeitig war es möglich, ein zweites Hängegerüst für die Arbeiten an der Brückenkappe einfach am Hängegerüst unterhalb der Brückenkappe abzuhängen: ebenfalls mit dem FlexBeam. Durch die U-förmige Profiloberseite lassen sich Layher-Systemböden einfach einhängen. Auch eine seitliche Stabilisierung des oberen Druckgurtes ist bei Einbau einer Bodenebene nicht notwendig.

Kombination mit Allround-Gerüst

Der Aluminium-Träger FlexBeam ist statisch und maßlich ins Allround-System integriert und kann mittels passender Ausbauteile wie einem Stielanschluss in vertikaler und in horizontaler Richtung mit Allround-Konstruktionen ergänzt werden, zeitaufwendige Sonderkonstruktionen sind nicht erforderlich, Flexibilität ist ebenfalls gegeben.

Über die Allround-Stiele mit ihren Allround-Knoten im 50-cm-Raster als Teil der Abhängekonstruktion ließ sich zum Beispiel das zweite Hängegerüst exakt an die Form des Brückenbogens anpassen. Allround-Riegel dienen als Geländer- und Knieholm. Auch die Absturzsicherung für die Arbeiten auf der Brücke sowie das Standgerüst im Bereich der Widerlager inklusive integriertem Treppenturm für den schnellen und sicheren Aufstieg im Gerüst konnten mit Allround-Serienbauteilen wie Allround-Stielen und -Riegeln sowie passenden Ergänzungsbauteilen wie einteiligen Podesttreppen einfach und schnell realisiert werden.     t
