Kölsch – Christophel: Bewährtes Team mit Gemeinschaftsstand

Bereits Anfang der 1990er-Jahre hatten Kölsch und Christophel beschlossen, zu kooperieren. Beide Unternehmen gelten als renommierte Experten in der mobilen Aufbereitung von Naturstein und Recycling. Gemeinsam versorgen sie den süd- wie auch den norddeutschen Raum. Und beide haben ihr Programm erweitert – über Jahrzehnte lag der Schwerpunkt für Kölsch und Christophel auf Maschinen der mobilen Aufbereitung. Seit etwa zwei Jahren werden nun auch Maschinen für die Nassaufbereitung sowie Schredder und Siebtrommeln für Grünabfall, Holz und die Abfallaufbereitung vertrieben.

Zu den auf der Bauma ausgestellten Produkten zählen zwei raupenmobile Brecher von Rubble Master, ein Sieb von Powerscreen, ein kompakter Brecher von CityEquip, je ein Kegelbrecher und Schwerlastsieb von Portafill und drei Förderbänder von Telestack. Von den »Neuen« im Angebot werden gezeigt: Eine Trommelsiebmaschine von Pronar sowie eine Matec-Filterpresse, die an Durchsatz und Leistung Maßstäbe setzen soll. Gerade einmal fünf Gehminuten vom Stand des Duos entfernt ist eine Terex-Washing-Systems-Lösung in Form einer Agg­wash 60 in Aktion zu erleben.

Rubble Master

Ihr Design und die schwarz-gelbe Farbgebung machen Rubble-Master-Maschinen unverkennbar. Auf dem Gemeinschaftsstand von Kölsch und Christophel werden zwei raupenmobile Prallbrecher zu sehen sein.

Die RM90GO! tritt mit einem verlängerten und auch technisch optimierten Fahrwerk in einer erneuerten Version an. Dabei erhielt nicht nur das Design ein Facelift, auch die Brecherkammer wurde optimiert, mit dem Ziel, Verschleiß zu senken und die Wartung zu vereinfachen. Die Maschine ist für die Bauma mit einer Nachsiebeinheit ausgestattet, die in Verbindung mit der Aufgabeeinheit die optimale Beschickung gewährleistet.

Die RM120GO! wird in Kombination mit der Nachsiebeinheit MS125 ausgestellt und verfügt über einen integrierten Windsichter. Die RM120GO! ist ausgelegt für Bauschutt, Beton, Asphalt, Ziegel, jeweils mit einer Kantenlänge bis 850 mm. Je nach Aufgabematerial erreicht sie einen Durchsatz von bis zu 350 t/h. Gezeigt wird sie außerdem in Verbindung mit einem transportoptimierten Sieb mit Hakenlift, eine Kombination, die dabei hilft, das gesamte System auf 36 t Gewicht zu beschränken. In dieser Kombination ist die Transportgenehmigung in der Regel einfacher zu erhalten.

Der Aufgabetrichter der RM120GO! verfügt über ein aktives Stangensieb. Dieses ist in der Lage, Feinanteile aus dem Ausgabematerial ohne Umweg auf eine Bypass-Schurre umzuleiten, die auf das Hauptaustragsband übergibt und Feinanteile mit dem bereits gebrochenen Produkt zusammenbringt. Das aktive Stangensieb lässt sich mit allen Rubble-Master-Geräten kombinieren, angetrieben wird es durch die Eigenschwingung der Vibrorinne. Am eigenen Hallenstand stellt Rubble Master weitere Neuheiten vor (siehe auch Seite 158).

Portafill

Portafill sieht sich als ein Partner für Einsteiger aus Steinbruch oder Kiesgrube, die kompakte, mobile und effiziente Lösungen suchen. Mit dem Nachbrecher MC-8 will Portafill eine Markt­lücke schließen. Ein raupenmobiler Kegelbrecher als Nachbrechereinheit war bislang nach Anbieterangaben nicht auf dem Markt. Ungeachtet der kompakten Bauweise konnte ein Brechkonus mit einem Durchmesser von 750 mm verbaut werden. Die Verstellung des Brechspalts erfolgt vollhydraulisch, dieser kann zwischen 4 mm bis 35 mm betragen. Der Aufgabetrichter fasst 4,5 m³ Material, seine automatische Beschickung überwacht bei Bedarf ein Sensor am Einlauf. Angetrieben wird der MC-8 von einem Cat-C.4-Stufe-IV-Diesel. Mit einer Länge von nur 10,5 m und einem Gesamtgewicht von 22,3 t sollte er auf jeden 4-Achs-Anhänger passen. Für alle Portafill-Brecher gibt es eine Nachsiebeinheit, die bei Bedarf montiert werden kann.

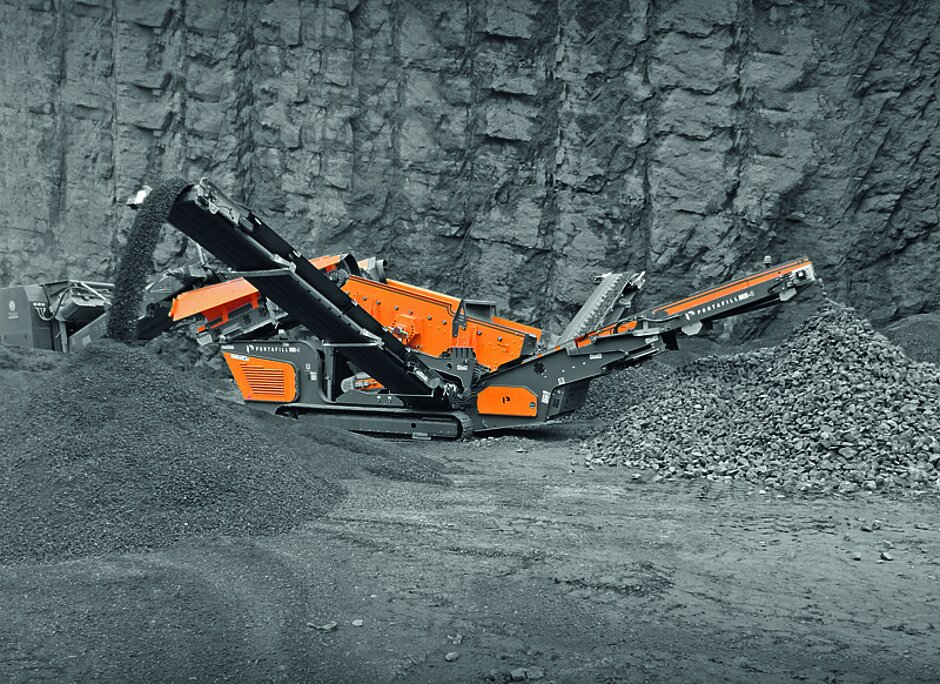

Portafills MR-6 ist ein Schwerlastsieb, das bereits bei seiner Premiere im vergangenen Jahr punkten konnte. Aktuell ist es bereits über ein Dutzend Mal in Süddeutschland im Einsatz. Für ein Schwerlastsieb ist es sehr kompakt und kann auf einem 4-Achser oder auch einem geeigneten 3-Achser transportiert werden. Außerdem punktet der bei der MR-6 verbaute Siebkasten mit 4,2 m Länge. Das große Hochfrequenzsieb wartet mit einer um 20 % höheren Drehzahl als normale Schwerlastsiebe auf.

Die Trichterwände sind nach drei Seiten hin hydraulisch nach außen klappbar, zahlreiche Beschickungsszenarien sind so möglich. Bei zwei geschlossenen und einer geöffneten Seitenwand etwa, kann auf eine Laderampe verzichtet werden. Sind alle drei Förderbänder nach vorne ausgerichtet, kann die Maschine von zwei Seiten beschickt werden. Angesichts der Leistung, Ausstattung und Flexibilität sollen 20 t Gesamtgewicht als ein geringer Wert gesehen werden.


Powerscreen Warrior 2100

Als Vertreter des Drei-Wellen-Siebmaschinensystems soll in München die Powerscreen Warrior 2100 gleichermaßen durch ihren heftigen »Punch«, etwa bei extrem bindigem Material, wie auch durch Feingefühl über­zeugen. Die drei Wellen vereinen die übliche Kreisschwingersieb­amplitude mit einem Linearschwinger zu einer elliptischen Siebbewegung. Je nach Füllgewicht und Einstellung können so Hübe von bis 16 mm unter 30° bis 60° erreicht werden. Die Warrior besticht als Vorsiebmaschine im bindigen Kalkgestein ebenso wie als Nachsiebmaschine oder im Kompost. Der Siebkasten weist für hohen Durchsatz die Dimensionen 1 550 mm x 4 880 mm auf.

CityTrak 7TX von CityEquip

Als kompakt, leise, sparsam und dennoch stark im Durchsatz gelten Brecher von CityEquip. Das Reduktionsvermögen der Einschwingenbackenbrecher dokumentieren vor allem zwei Daten: Bei einer Einlauföffnung von 700 mm x 500 mm ist am CityTrak 7TX ein Mindestbrechspalt von 30 mm möglich. Der Kraftstoffverbrauch ist nach Angaben der beiden Händler niedrig und der Dieselgenerator abnehmbar – der CityTrak 7TX kann auch elektrisch angetrieben werden.

Telestack-Förderband TC421Rev

Telestack gilt als ein führendes Unternehmen in der Entwicklung von mobilen Schüttgut-Handling-Systemen. Die Bandkonstruktion ist Ergebnis langjähriger Erfahrung in Steinbrüchen, der Bergbauindustrie, in Häfen und Terminals, in Stahlwerken und Zementöfen. Das Band TC421 war in ähnlicher Form bereits auf der letzten Bauma zu sehen, in der »Rev«-Ausführung ist es nun jedoch wesentlich flexibler: Die Anlage kann in einem Winkel von 90° zum Beschickungsgerät stehen und dank eines Drehkranzes um 180° schwenken. Der Aufgabepunkt verbleibt beim Drehen in seiner Position. Die Abwurfhöhe beträgt ca. 9,6 m, damit kann das Band bis zu 3 700 t statisch aufhalden.

Telestack HF-10T – das Band, das auch Sieben kann

Das Kürzel »HF« des Telestack HF-10T steht für Hopper Feeder, was übersetzt so viel heißt wie: »Trichter-Zuführer«. In dem kastenförmigen, voluminösen Aufgabetrichter steckt ein kompakter Eindeck-Vibrationsrost für die Überkornabtrennung. Damit soll das Band praktisch eine Grobstücksiebanlage ersetzen können. »10T« im Namen hat ebenfalls eine Bedeutung – die Aufgabeeinheit fasst rund 10 t Material, sofern sich diese auf etwa 7 m³ zusammenballen. Das Band wird als ein Spezialist für die Schiffs-, aber auch die Lkw-Beladung beschrieben, kann aber ebenso als Grobabscheider im Steinbruch wie auch im Recyclingeinsatz genutzt werden. Die 15 m messende Haldenbank ist klappbar ausgeführt, so kann HF-10T auch als Sortierstation genutzt werden, auch ein waagerechter Betrieb ist möglich. Telestack-Bänder gelten als transportfreundlich: Bei nur 2,5 m Höhe bleibt die Gesamthöhe auch auf dem Tieflader problemlos. Das gesamte System passt in einen üblichen 40'-Container.

Matec mit Filterkammerpresse – Magalith 2500X2600

Matev, italienischer Hersteller von Systemen zur schnellen Reinigung und Filtration von Brauchwasser, gilt als ein Pionier seiner Branche. Überall, wo kein Platz für Absetzbecken ist, Brauchwasser aber wieder in die Produktion eingespeist werden muss, bieten sich Matec-Lösungen an. Mit der Megalith stellt das Unternehmen auf der Bauma eine Neuheit vor. Ihr hoher Durchsatz soll sie auch für größere Bedarfsträger der Gewinnungsindustrie qualifizieren.

Als eine der größten Kammerfilterpressen arbeitet die Megalith 2500X2600 mit bis zu 200 Kammern und kann Filterpresslinge mit bis zu 200 t Gewicht erzeugen.

Trommelsieb Pronar MPB 20.55

Das in den 1980er-Jahren gegründete polnische Unternehmen Pronar ist mit landwirtschaftlichen Zugmaschinen erfolgreich, stellt darüber hinaus seit 2012 auch mobile Trommelmaschinen her. Die am Stand von Christophel und Kölsch gezeigte MPB 20.55 ist u. a. geeignet für das Klassieren von Humus, Hausmüll, Kohle, Zuschlagsstoffen oder Biomasse. Sie wiegt bei 12 m Länge, 2,55 m Breite und einer Höhe von 4 m rund 18,5 t und kann ohne Sondergenehmigung auf öffentlichen Straßen mit bis zu 100 km/h bewegt werden. Die Siebtrommel lässt sich rasch austauschen, ohne dass Teile der Maschine entfernt werden müssten. Motor und Hydraulikpumpeneinheit sind auf einer eigenen, aus der Maschine schwenkbaren Einheit angeordnet. An der MPB 20.55 sind Merkmale wie eine Zentralschmieranlage sowie regelbare Bandgeschwindigkeiten für die Abwurfbänder Teil der Serienausstattung.

Terex-Washing-Systems mit Aggwash 60

Während der Bauma besteht die Möglichkeit zur Besichtigung einer mobilen Waschanlage des Typs Terex Aggwash 60, die durch Kölsch konzipiert und geliefert wurde. Die Anlage demonstriert, wie Kies, Böden sowie recycelter Betonbruch gewaschen und in verkaufsfähige Produkte umgewandelt wird. Das arbeitende System zeigt auch eine Wasseraufbereitung mittels Flockungsstation, Flockungsüberwachung sowie die Anwendung eines Sedimentation-Sackes.     §

FIRMENINFO

C. Christophel GmbH

Taschenmacherstr. 31-33
23556 Lübeck

Telefon: Tel.: +49 (0) 451 8 99 47
Telefax: +49 (0) 451 8 99 47-49
