B&R Industrie-Elektronik: Optionsplatinen bauen Steuerungssystem aus

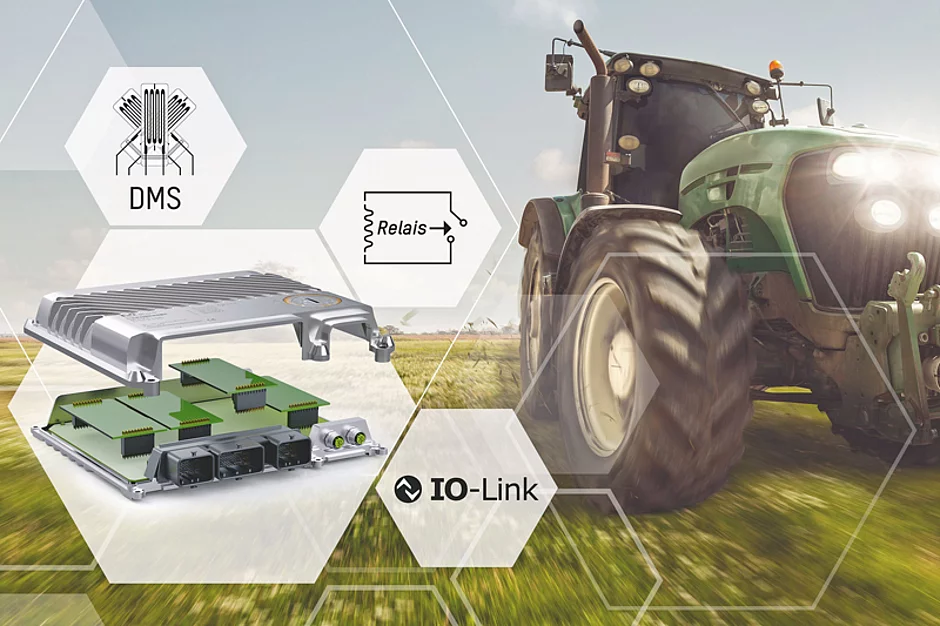

B&R ergänzt seine X90-Produktlinie um drei Optionsplatinen. Sie ermöglichen den Anschluss von Dehnungsmessstreifen und einem IO-Link-Master-Modul an das Steuerungssystem für mobile Maschinen. Zudem kann die X90-Steuerung mit Relais zur potenzialfreien Kommunikation mit Schließerkontakten ergänzt werden. Mit den verschiedenen Optionsplatinen lässt sich die X90-Steuerung an verschiedene Bedürfnisse optimal anpassen.

Lesedauer: min

Mit der X90-Optionsplatine für Dehnungsmessstreifen können zwei DMS-Vollbrücken ausgewertet werden, die sich über je einen M12-Stecker an die X90-Steuerung anschließen lassen. Mit Dehnungsmessstreifen werden bereits minimale mechanische Verformungen erkannt, was u. a. bei Wiegesystemen und Stützlast- oder Auslegerlasterfassungen Anwendung findet. Die Messdaten stehen im System in Echtzeit zur Verfügung.

Sensoranbindung mit IO-Link

Eine Optionsplatine für die X90-Steuerung ist auch das IO-Link-Master-Modul, das die Kommunikation mit bis zu vier intelligenten IO-Link-Sensoren und -Aktoren ermöglicht. Als bidirektionale digitale Kommunikationsschnittstelle erlaubt IO-Link u. a. den Austausch von Parameterdaten und Diagnoseinformationen und ermöglicht so eine intelligente Anbindung von Sensoren und Schaltgeräten an die X90-Steuerung. Damit sieht B&R IO-Link als ideale Ergänzung zum industriellen Echtzeit-Ethernet Powerlink, OPC UA und zu CAN-basierten Netzwerken.


Infos potenzialfrei austauschen

Mit der Relais-Optionsplatine für die X90-Steuerung besteht die Möglichkeit, mit Fremdsystemen potenzialfrei digitale Informationen auszutauschen. Die Platine verfügt über fünf Schließerkontakte.

B&R-Steuerungssystem X90

X90 ist ein modulares Steuerungs- und I/O-System für mobile Arbeitsmaschinen. Mit der Steuerung lassen sich flexible Automatisierungskonzepte auf Basis eines standardisierten Gesamtsystems umsetzen. Herzstück der X90-Steuerungssysteme sind ein ARM-Prozessor und Multifunktions-I/O. Zur Grundausstattung zählen Anschlüsse für CAN, Ethernet und das Echtzeit-Bussystem Powerlink. Alle Produkte des X90-Systems sind für den Einsatz in rauer Umgebung ausgelegt, halten laut Anbieter einer Gehäusetemperatur von – 40 °C bis + 85 °C stand und gelten als resistent u. a. gegenüber Schock und Vibration, Schmutz, UV-Licht oder Öl.    t
