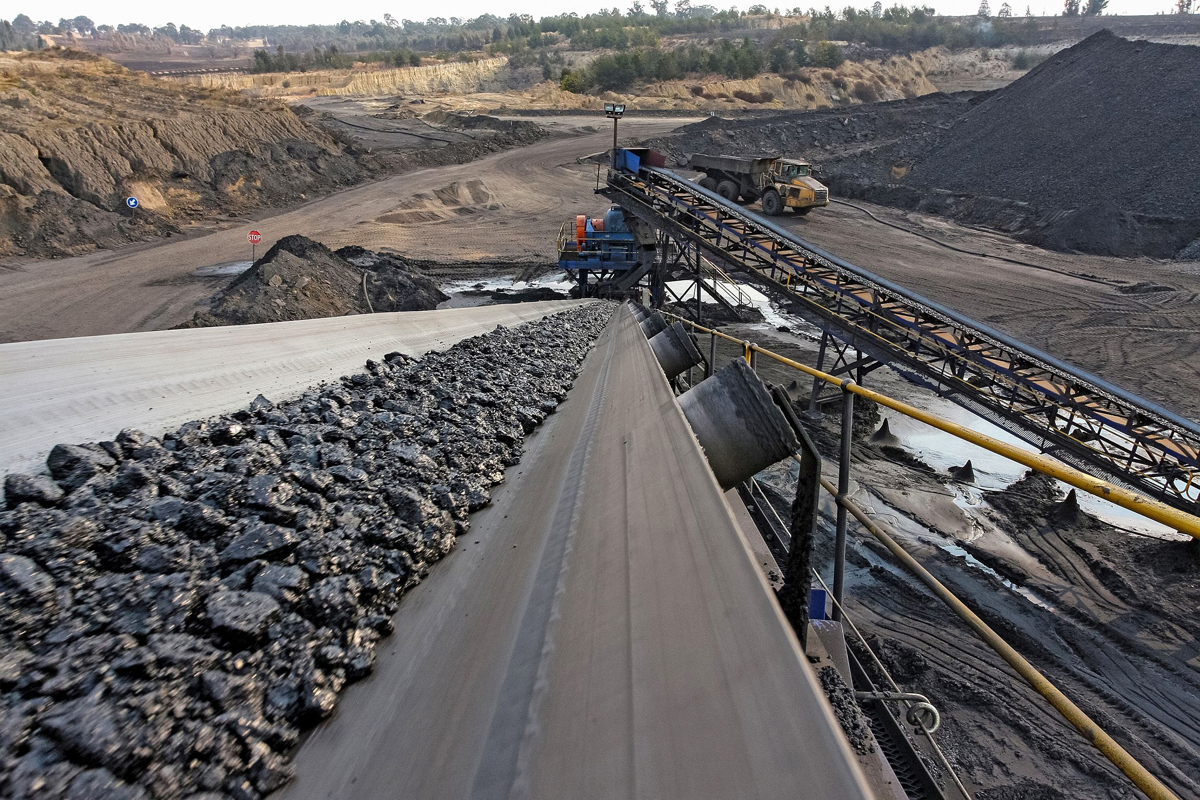

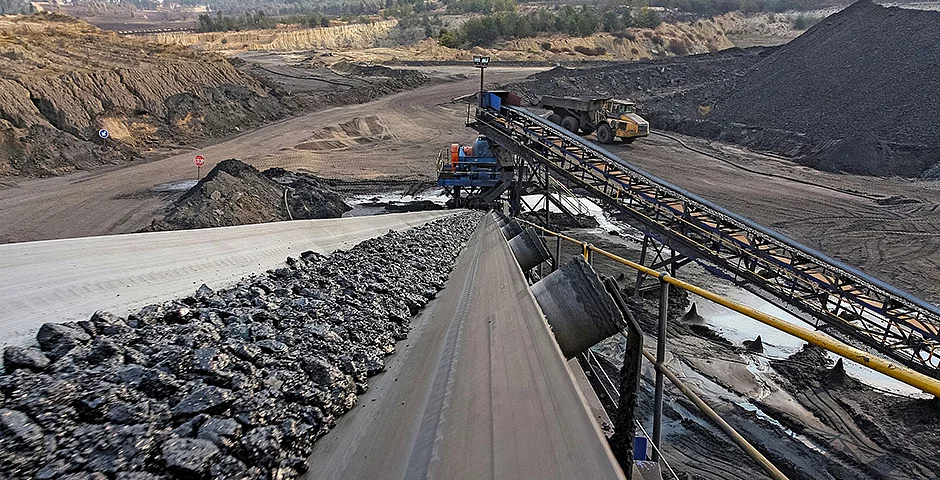

„Die 24/7-Verfügbarkeit von Förderbändern, Radbaggern und Becherwerken hat in der Bergbau-, Schüttgut- und Erdbewegungstechnik höchste Priorität. Denn schon der Ausfall einer einzigen Komponente kann hier den kompletten Materialfluss lahmlegen und aufwändige Instandsetzungsarbeiten zur Folge haben“, weiß Martin Ohler, der bei RINGSPANN den Geschäftsbereich Bremsen mitverantwortet. Um sowohl die Hersteller als auch die Betreiber von montantechnischen Heavy-Duty-Anlagen vor bösen Überraschungen zu bewahren, realisieren er und sein Team auf der Basis des One-Stopp-Shops des Unternehmens regelmäßig komplette Systemlösungen für Brems- und Not-Stopp-Anwendungen. Sie kommen weltweit zum Einsatz und bestehen je nach Lage der Dinge aus Trommel- oder Scheibenbremsen, Rücklaufsperren und Kupplungen sowie Aggregaten und Modulen für die Regelung, Steuerung und das Monitoring. In enger Partnerschaft mit den Kunden stellt das Engineering von RINGSPANN hierbei sicher, dass alle Komponenten optimal aufeinander abgestimmt sind und ihr Zusammenspiel ein Maximum an Leistung und Transparenz garantiert. Martin Ohler erläutert, worauf es dabei primär ankommt: „Erstens, es muss stets gewährleistet sein, dass das Bremsensystem sofort aktiv wird, wenn es nötig ist – und tatsächlich nur dann. Zweitens, Wartungs- oder Reparaturfälle müssen schon im Vorfeld erkennbar sein – also vor einem Ausfall.“
Bremsprozesse intelligent regeln
Mit diesen Leitgedanken vor Augen realisieren die Experten des Bremsen- und Freilaufherstellers RINGSPANN Jahr für Jahr eine Vielzahl anwendungsspezifisch ausgelegter Brems- und Not-Stopp-Systeme, die sich rund um den Globus überall dort bewähren, wo unter zum Teil widrigen Bedingungen wertvolle Rohstoffe für den Weltmarkt gewonnen werden. Technologisches Herzstück dieser Komplettlösungen ist dann häufig das Hydraulikaggregat HCO-2R. Es bietet beispielsweise die Möglichkeit, die Positionierprozesse weitläufiger Förderbandanlagen, die mit mehreren Antriebseinheiten arbeiten, durch eine genaue Regelung und Steuerung der Bremsen zu optimieren. Hierbei ist allein der Parameter Bremszeit zu fokussieren, womit der Bedienaufwand für den Anwender auf ein Minimum sinkt. Zudem lassen sich in einem HCO-2R-basierten System die bremstechnischen Prozesse mehrerer Förderbandsegmente rasch und ohne Programmieraufwand miteinander synchronisieren. Dabei ist unerheblich, welche Länge, Steigung, Geschwindigkeit und Beladung die Anlage aufweist. „Was bisher ein unsicherer Zeit- und Kostenfaktor war, ist nun mit hoher Präzision in Sekunden erledigt“, sagt Martin Ohler.
Wo im Antriebsstrang das geregelte Bremssystem von RINGSPANN integriert wird, richtet sich vorrangig nach den konstruktiven Vorgaben des Anlagenherstellers. Der Vorteil beim Einsatz auf der langsam laufenden Seite des Antriebs ist der hohe Schutzfaktor im Fall eines Getriebebruchs – der Bandförderer oder das Becherwerk können dann schnell und sicher heruntergefahren werden. Bei der Auswahl der Bremsen ist allerdings zu berücksichtigen, dass diese ausreichend stark ausgelegt sind. Beim Einsatz auf der schnell drehenden Seite lassen sich die Bremsen hingegen wesentlich kleiner dimensionieren und die Bremskraft wird während des Bremsprozesses über eine kompakte Steuerung und einen Frequenzumrichter stufenlos angepasst. „Das Getriebe muss dann aber so ausgelegt sein, dass ein Bruch ausgeschlossen ist“, betont Martin Ohler.
Ausfallzeiten vorsorglich minimieren
Neben dem hydraulischen Regelsystem, den Trommel- und Scheibenbremsen – und gegebenenfalls den Rücklaufsperren – gehören verschiedene Überwachungsmodule für die vorausschauende Instandhaltung zu den Brems- und Not-Stopp-Systemen von RINGSPANN. Mit diesen sensorgestützten Monitoring-Einheiten lassen sich alle nötigen Wartungsintervalle systematisch planen und eventuell auftauchende Überlast- und Ausfallmomente frühzeitig detektieren. „Auf diese Weise schaffen wir die Voraussetzungen dafür, dass das MRO-Team eines Anlagenbetreibers die benötigten Ersatzteile früh genug beschaffen kann und sich Stillstandszeiten im Reparaturfall auf ein Minimum reduzieren lassen“, erläutert Martin Ohler. Typische Monitoring-Komponenten der Systemlösungen von RINGSPANN sind beispielsweise Sensoren zur ständigen Überwachung des Verschleißniveaus der Bremsbeläge oder die Betriebszustandsüberwachung für unsere langsam laufenden Rücklaufsperren.
Bremsen und Sperren für alle Fälle

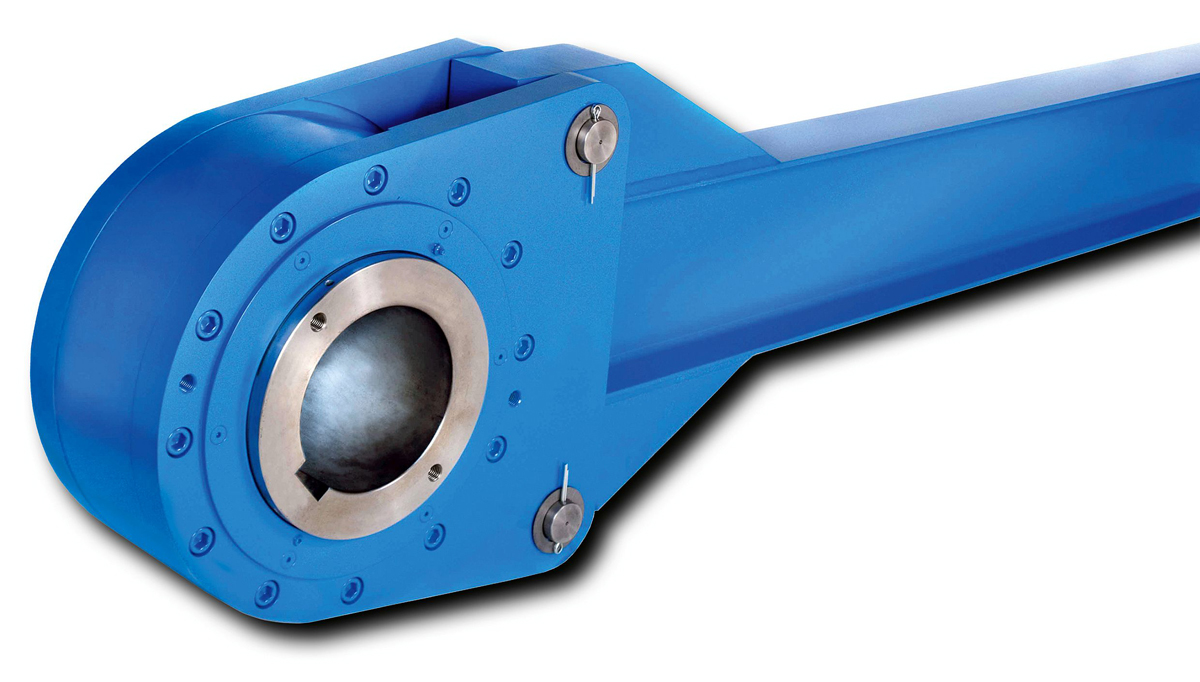

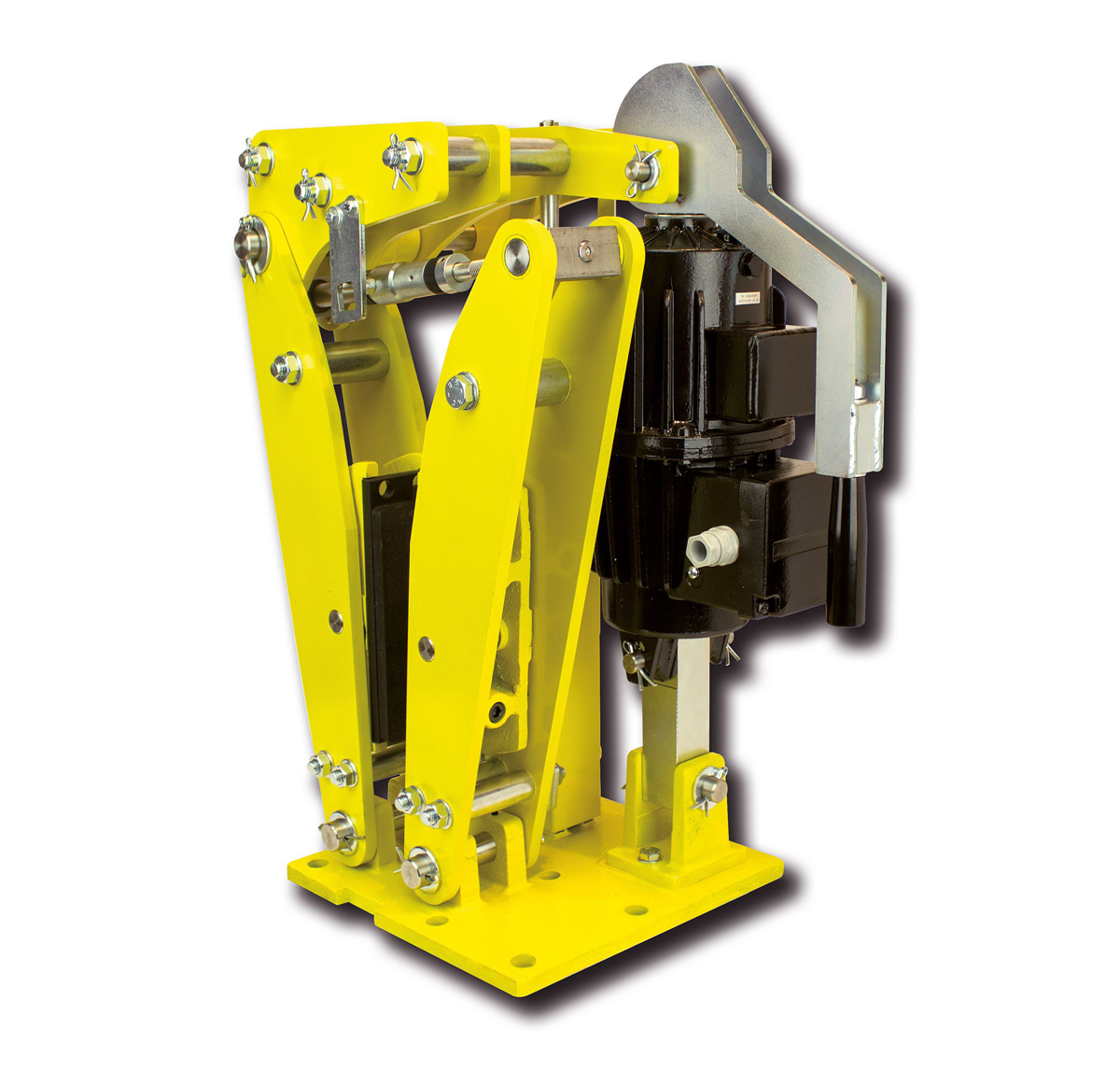

Breit gefächert ist letztlich auch die Auswahl an Trommel- und Scheibenbremsen, die RINGSPANN für den Einsatz in den Antriebssträngen der Schwerlast-Förderanlagen von Bergbau-, Schüttgut- und Erdbewegungstechnik anbietet. Sie stehen in zahlreichen verschiedenen Baureihen zur Verfügung und bilden mit Klemmkräften von bis zu 560 kN gewissermaßen die Exekutive der bremstechnischen Komplettlösungen. Als Weltmarktführer auf dem Gebiet der Freilauftechnik kann RINGSPANN bei der Realisierung von Brems- und Not-Stopp-Szenarien über seine Industriebremsen hinaus auf ein großes Portfolio an Rücklaufsperren unterschiedlicher Bauarten zugreifen. „Dank der enormen Bandbreite unseres One-Stopp-Shops für Komponenten der industriellen Antriebstechnik können wir als Systemlieferant moderner Bremsanlagen stets auf zahlreiche Alternativen zugreifen. Das bietet uns viel Spielraum bei der Realisierung kundenspezifischer Projekte, vereinfacht das Automatisieren und Re-Engineering veralteter Anlagen und macht uns auch zu einem zuverlässigen Ersatzteil-Partner“, sagt Martin Ohler. ms
