Meva Schalungs-Systeme GmbH Schalungssysteme beweisen Einsatzstärke 05. Juni 2023

Die in Stockport entstehenden Gebäudekomplexe »Brinksway« (106 Wohnungen) und »Springmount« (96) mit acht bzw. sechs Stockwerken und bis zu drei darunterliegenden Parkebenen befinden sich in einer fußgänger- und radfahrerfreundlichen Umgebung. Das Grundstück liegt erhöht und bietet einen Ausblick über den Fluss Mersey bis zu den Hügelketten der Pennines. Das Gelände fällt von Norden nach Süden um etwa 10 m ab. Backsteinfassaden spiegeln den Charakter des ursprünglichen Fabrikgebäudes an gleicher Stelle wider.

Schneller Baufortschritt

Für jedes Stockwerk müssen rund 2 500 m² Deckenfläche erstellt werden. Das Bauunternehmen Carpenter Build lernte das MevaDec-System bei einer Produktvorführung kennen und entschied sich aufgrund der zu erwartenden Zeitvorteile, der Sicherheit, Qualität und des geringen Gewichts für den erstmaligen Einsatz. Beim Projekt in Stockport überzeugt MevaDec nicht nur durch kräfteschonende Handhabung. Als Vorteil erweist sich auch, dass das System nicht an ein festes Raster gebunden ist und sich flexibel an jeden Grundriss und jede Deckenstärke anpassen lässt.

Die Bauarbeiter setzen vorwiegend Elemente der Größe 160/80 cm ein, die nur 16 kg/m² wiegen und nahezu allen Anforderungen gerecht werden. Die alkus-Vollkunststoffplatte will den Anforderungen für die Herstellung einwandfreier Betonoberflächen ganz besonders gerecht werden. Das ergonomische Griffprofil und die schnelle Reinigung vereinfachen die Arbeitsschritte zusätzlich. Nicht zuletzt ermöglicht das System, die Schalelemente von oben oder unten einzulegen und aus drei Schalungsmethoden zu wählen: der Element-Methode, der Haupt- und Nebenträger-Methode sowie der Fallkopf-Träger-Element-Methode. Letztere gilt als besonders effizient bei großen Flächen und basiert auf lediglich drei Komponenten: den Elementen, Hauptträgern und Stützen mit Fallkopf.

Unabhängig davon, welche Schalungsmethode für das jeweilige Bauvorhaben am besten geeignet ist, werden immer die gleichen Bauteile verwendet. Alle Methoden lassen sich kombinieren und die Schalung ist flexibel an Gebäudegrundriss und Deckenstärke anzupassen. Minimierte Füllflächen ermöglichen die schnelle Bauausführung mit geringem Materialaufwand. Weitere Merkmale, die Carpenter Build zum Zeitvorsprung verhelfen, sind das geschlossene Aluprofil mit hochwertiger Pulverbeschichtung und die alkus-Schalplatten: Beides reduziert die Betonhaftung und erleichtert die Reinigungsarbeiten.

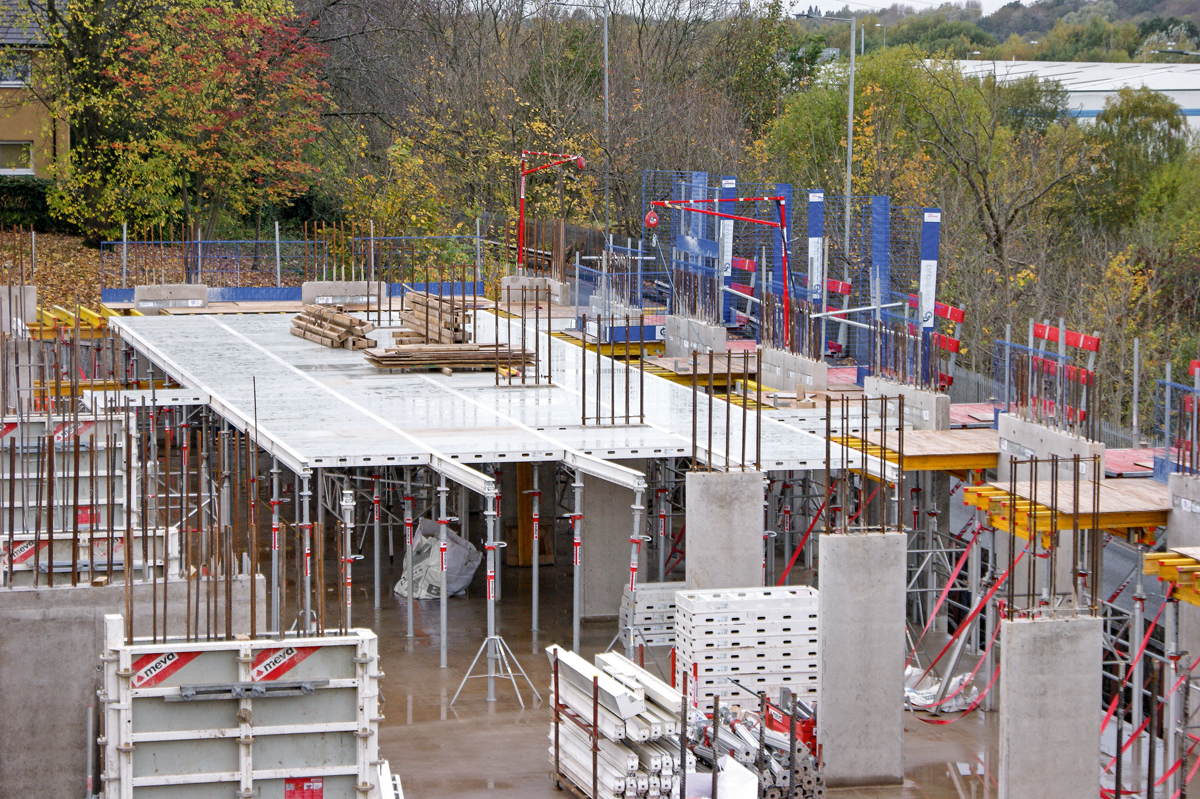

In Stockport zahlt sich die Fallkopf-Träger-Element-Methode aus, denn die auf den Stützen montierten Fallköpfe ermöglichen das frühzeitige Ausschalen: Mit wenigen Hammerschlägen werden die Träger und Elemente um 19 cm abgesenkt, lassen sich somit leicht ausschalen und bereits für den nächsten Betoniervorgang verwenden, während die Decke weiter von den Stützen getragen wird. So ist es möglich, eine Decke in drei Tagen fertigzustellen. Carpenter Build spart Zeit und erzielt bei deutlich geringerem Material-, Lager- und Transportbedarf einen schnelleren Baufortschritt. Die Stützenabstände sind durch die Hauptträger vordefiniert. Das Bauunternehmen spart laut ­MEVA bis zu 40 % Stützen und das Team verfügt über mehr Bewegungsfreiheit unter der Schalung. Die integrierte Windsicherung ermöglicht die Montage mit minimalem Aufwand. Traggerüste und Kantenschutz lassen sich von unten anbringen, was ebenso die Arbeitssicherheit erhöht.

Balkone mit MEP gesichert

Für sicheren Halt beim Bau der Balkonflächen sorgt in Stockport das Traggerüst MEP mit H20-Trägern. Die geringe Anzahl an Basisteilen (Stütze, Verlängerung und Rahmen) erleichtert die Lagerung und Logistik. MEP gilt als ein vielseitiges System zur Abstützung von Deckenschalungen, Deckentischen, Unterzügen und Fertigteilen bis zu einer Höhe von 21 m. So ist nur geringer Arbeitsaufwand notwendig und ähnlich wie bei MevaDec nimmt ein Schnellabsenksystem die Last mit wenigen Hammerschlägen von der Stütze.

Herausforderung meistern

Schnelle Arbeitsabläufe werden bei dem Projekt auch durch den Einsatz nur eines Schalungssystems für Wände, Kerne und Stützen erreicht: Carpenter Build setzt auf AluStar für den kranlosen Einsatz. Durch das ergonomische Griffprofil lassen sich die Elemente leicht und sicher halten, transportieren, positionieren und präzise an der gewünschten Stelle ansetzen. Für die Wandbetonage nutzt Carpenter Build 3,3 m hohe Elemente, um komplette Geschosshöhen in einem Arbeitsgang zu schalen. Bei den Stützen kommen 2,7 m hohe Schaltafeln zum Einsatz: MEVA konzipierte eine Stützenschalung mit AluStar-Elementen an allen vier Seiten.

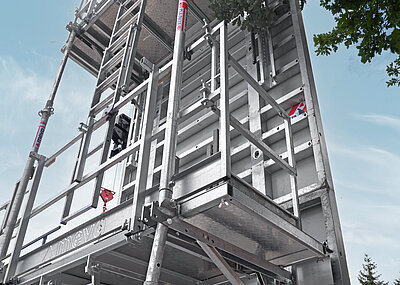

Schachtbühne statt Gerüst

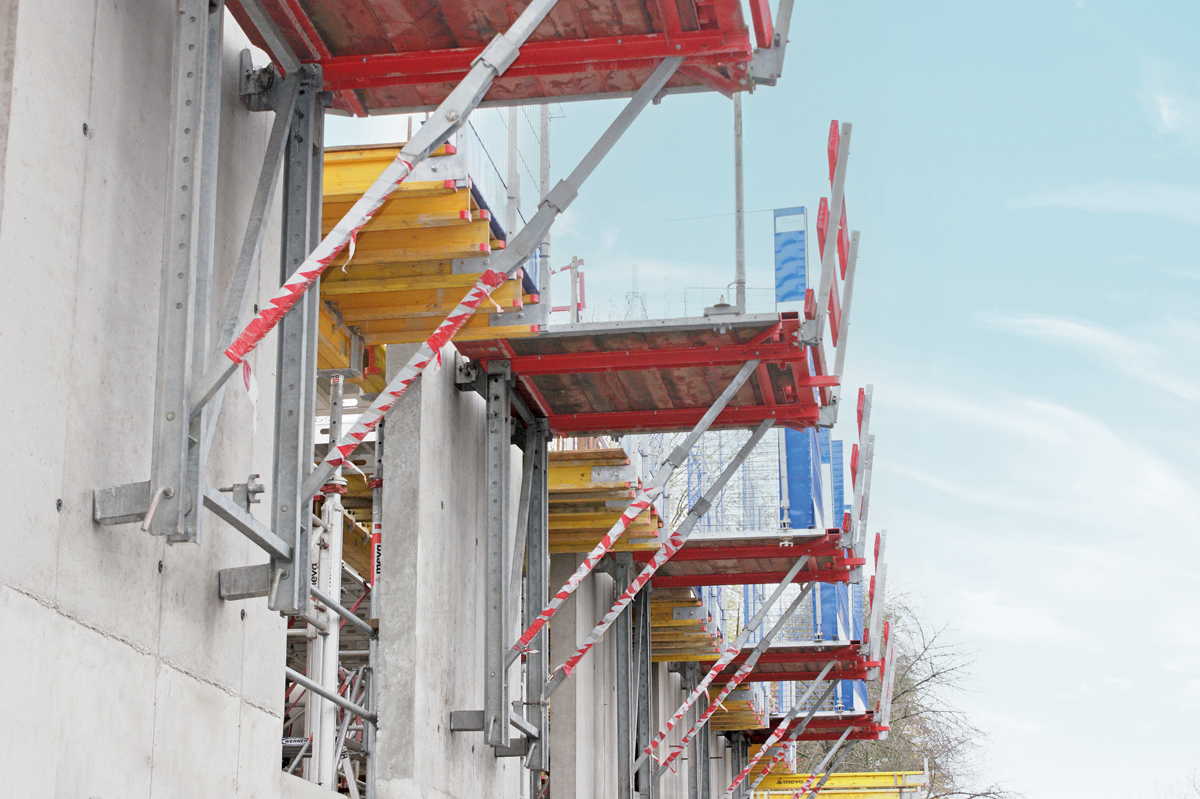

In beiden Gebäuden waren drei unterschiedlich große Kerne für Aufzüge und Treppenhäuser herzustellen – je ein großer und zwei kleinere. Aufgrund der beengten Platzverhältnisse in den Kernen kamen Schachtbühnenträger mit Klettersystem KLK 230 und Nachlaufbühnen von MEVA zum Einsatz. So waren Gerüste überflüssig und die Notwendigkeit von Kraneinsätzen reduziert. Da die Bühnen flexibel teleskopierbar sind, können sie auch bei künftigen Projekten von Carpenter Build eingesetzt werden. An der Vorderseite der Parkebenen werden aus statischen Gründen Scherwände hergestellt. Zwischen den Wänden sind Glasflächen vorgesehen. Für den Zugang zur Außenschalung kam die klappbare Arbeitsbühne KAB von Meva zum Einsatz.t
