Die Grundlage der hohen mechanischen Leistungsfähigkeit der Handeinsteller bildet das kompakte Unibody-Druckguss-Metall-Chassis. Die mechanische Rastung fußt auf zwei gegenüberliegenden Spiralfedern, an deren Enden sich zwei Metallkugeln befinden, die gegen einen Zahnkranz gedrückt werden. Um den Reibungsverschleiß zwischen Kugel und Zahnkranz zu minimieren, befindet sich auf den Kontaktflächen des Zahnkranzes ein Additiv mit schmierender Wirkung.

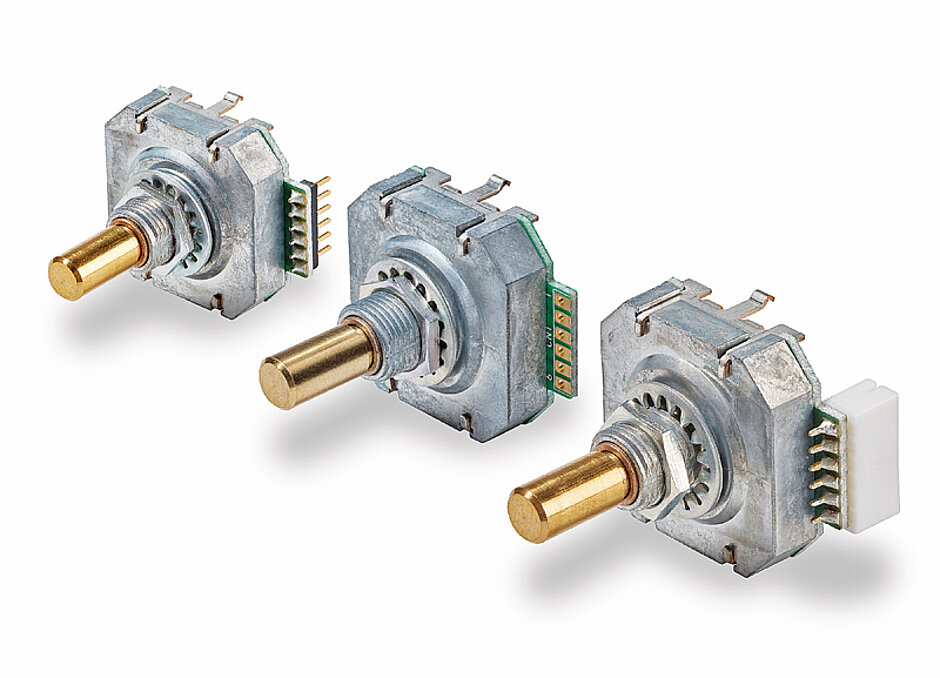

Im kompakten Design des Drehimpulsgebers MRX50 sind 50 mechanische Rastungen und zugleich 50 Impulse pro Umdrehung realisiert. Für die haptische Rückmeldung stehen zwei Rastmomentvarianten zur Verfügung. Das Rastmoment ist auf Wunsch individualisierbar.
Die Messingwelle des Handeinstellers bewegt sich in einem Gleitlager und wird bei hoher axialer Krafteinwirkung von einem im Gleitlager eingelassenen Messingring gestoppt. Das mechanische Konzept soll das Einwirken von zu hohen Betätigungskräften auf den Taster und die Sensorplatine verhindern. In die Applikation eingebunden wird der Drehimpulsgeber über das Zentralgewinde mit einer Welle (Durchmesser 6 mm x 20 mm). Er erfüllt die Kriterien der Schutzart bis IP65, sodass auch der Betrieb unter erhöhten Umweltanforderungen sichergestellt ist. Hier wird der Handeinsteller mit einem Wellendichtelement zwischen Welle und Wellenlager vor eindringendem Wasser und Partikeln geschützt.
Elektrisch unabhängig
Bei der Option IP65 ist ein weiteres Dichtelement im Lieferumfang enthalten, das zum Schutz vor eindringendem Wasser und Partikeln zwischen Bedienpanel und Sensor eingebaut wird. Der Taster des MRX50 ist elektrisch unabhängig von der Masse der Sensorelektronik. Somit kann er auf Wunsch potentialfrei betrieben werden. Optional ist die MRX50-Serie auch ohne integrierten Taster erhältlich.
Zwei Versorgungsspannungen
Das opto-elektronische Design des MRX50 basiert auf einem Edelstahlkodierrad und zwei nach dem Reflexionsverfahren arbeitenden Fotodioden und Fototransistoren. Bei der Versorgungsspannung stehen 3,3 V oder 5 V zur Wahl. Die nachgeschalteten Schmitt-Trigger für Kanal A und B sollen einen schnellen Flankenwechsel und sauber definierte Rechtecksignale am elektrischen Ausgang des Sensors garantieren. Die Ausgangssignale sind Standard-TTL-Signale. Es stehen vier elektrische Anschlussvarianten zur Wahl. Weitere sind auf Anfrage realisierbar. t
