Liebherr-Hydraulikzylinder für die Schrottscheren von Genesis

Schrottscheren sind das Mittel der Wahl, wenn es um das Zerkleinern von Eisen und anderen Metallen geht. Einer der Premium-Hersteller im Schrott- und Abbruch­scherensegment ist Genesis im süddeutschen Memmingen. Für eine neue mobile Schrottschere, die auch bei vergleichsweise kleinem Trägergerät hohe Schneidkraft besitzt, greift der Hersteller auf robuste, kompakte und langlebige Hydraulikzylinder aus dem Hause Liebherr-Components Kirchdorf zurück.

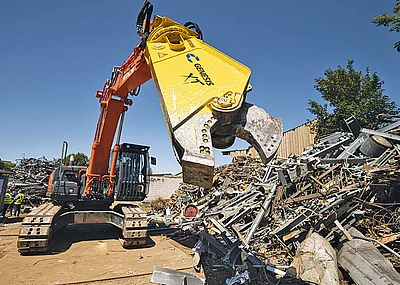

Der Stahl ächzt kurz und gibt doch widerstandslos nach, als sich das Maul der Schrottschere in die armdicken Träger gräbt und kraftvoll zubeißt. Stück für Stück zerlegt der Baggerführer auf einem Schrottplatz im italienischen Bergamo das einst so stabile Bauteil und führt es seiner finalen Bestimmung zu – der Wiederverwertung. Möglich macht diese effektive Schrottbearbeitung die Kombination aus einer kräftigen mobilen Schrottschere, einem Modell der GXT-Serie von Genesis, und der Materialumschlagmaschine LH 40 von Liebherr.

Waren bislang für derartige Arbeiten große Geräte und große Werkzeuge nötig, bietet Genesis mit der neuen Generation mobiler Schrottscheren eine Lösung, um auch kompaktere Trägergeräte mit hoher Schneidleistung auszustatten. Zentrales Bauteil der neuen GXT-Scheren sind Hydraulikzylinder. Kern­anforderungen an diese Komponente in dieser Anwendung sind Belastbarkeit mit hohen Drücken bis zu 345 bar und das gleichzeitige Erreichen hoher Zyklusgeschwindigkeit.
Fündig wurden die Verantwortlichen von Genesis nicht weit von ­ihrem europäischen Firmensitz im benachbarten Kirchdorf, wo Liebherr Components jährlich rund 50 000 Hydraulikzylinder, Dämpfer und Systemlösungen entwickelt und fertigt. Nur sechs Monate nach dem Start der Zusammenarbeit 2014 gab es den ersten einsatzbereiten Prototypen; seit 2015 sind die Produkte im Einsatz.


Gemeinsame Entwicklung bei vorgegebenem Design

»Wir haben bei der Neuentwicklung der GXT-Serie alle bisherigen Komponenten und Lieferanten auf Herz und Nieren geprüft. Bei Liebherr-Components in Kirchdorf haben uns das jahrzehntelange Know-how im Bereich Baumaschinen, der hochwertige Herstellungsprozess und die Serviceleistungen überzeugt«, sagt Roman Pohl, Director of Operations bei Genesis. »Gemeinsam haben wir uns dann Gedanken darüber gemacht, wie der Hydraulikzylinder beschaffen sein muss, damit er in unsere Schrottscheren passt und seinen Zweck erfüllt.« Denn zu Beginn des gemeinsamen Projekts stand das Design der GXT-Serie bereits fest. »Unsere Aufgabe war es, den neuen Zylinder so zu gestalten, dass er nicht nur in rauen Einsatzumgebungen zuverlässig arbeitet, sondern dass er gleichzeitig in das neue Scherenkonzept passt und die Kräfte ­optimal nutzt«, weiß Sven Weckwerth, Sales Manager für Hydraulikzylinder.

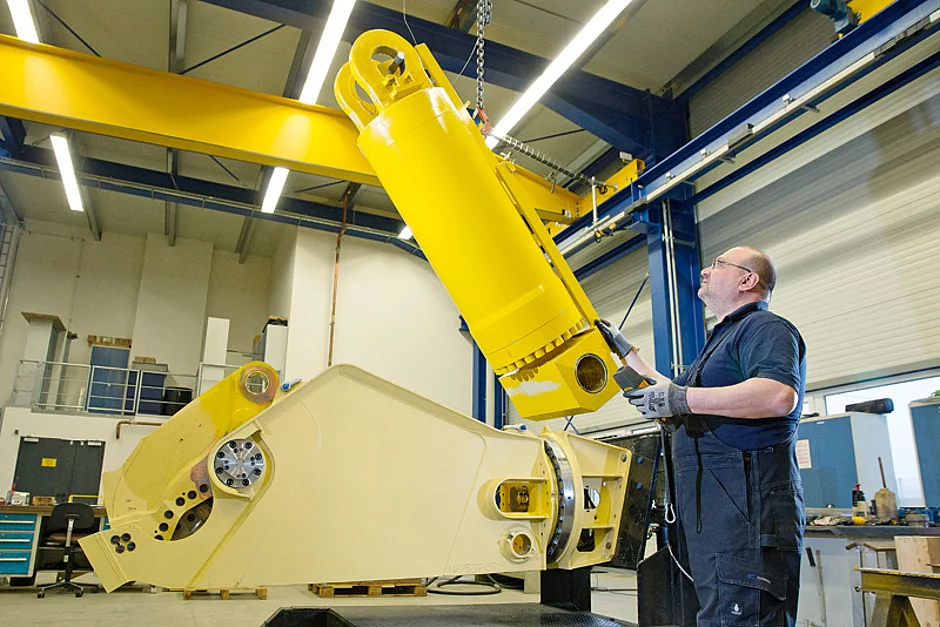

Neben einer Verlagerung des Lastschwerpunkts näher an den Schnellwechsler wurde auch der Aufbau der Schere grundsätzlich geändert, um eine höhere Schneidkraft zu erzielen. Hier spielen die Hydraulikzylinder von Liebherr ihre Vorteile aus: Für die Genesis-Scheren entwickelten die Fachleute bei Liebherr in Kirchdorf eine Zylinder-Familie, die gänzlich ohne Schweißnähte auskommt, um maximale Stabilität zu ­erzielen. Die massiven Freiform-Schmiedeteile, anstelle einer gefügten Stange, werden im Liebherr-Werk präzise nachbearbeitet. Auch die Verbindung von Kolben und Stange ist dank eines, von Liebherr entwickelten, Ringspannsystems besonders widerstandsfähig und im Vergleich zu konventionellen Befestigungssystemen eine ideale Verbindung für auftretende Lasten. Zur Wartung und Reparatur – beispielsweise zum bequemen Austausch von Verschleißteilen wie Dichtungen – kann der Kolben wie üblich einfach gelöst werden. »Es gibt viele Zylinder, die unseren hohen Druckanforderungen standhalten – aber nicht mit dieser hohen Zyklenzahl. Die Kompetenz von Liebherr erstreckt sich dabei sowohl auf die Konstruktion und Entwicklung, aber auch auf die Fertigungskompetenz«, sagt Roman Pohl von Genesis. »Dabei ist das Grundmaterial ebenso entscheidend wie die eigene zerspanende Fertigung und Bearbeitung der Guss- und Freiformteile, die für unsere Kunden einen echten Mehrwert bieten.«

»Not am Mann« gibt es nicht

Weil Schrottscheren häufig an Schlüsselstellen zeitkritischer Projekte zum Einsatz kommen, ist ein Ausfall aus wirtschaftlicher Sicht dramatisch. Entsprechend müssen die Komponenten über Jahre hinweg reibungslos funktionieren. Und sollte doch ein Wartungsfall auftreten, hat schneller Ersatz Priorität. Diese Versorgungssicherheit bietet Liebherr dem Hersteller Genesis und dieser wiederum seinen Kunden. »Das ist ein starkes Argument, das wir ­unseren Anwendern vortragen können«, sagt Martin Wirth, Director of Sales und Projekt-Verantwortlicher bei Genesis für AOM Rottami. Dort sind seit Jahren diverse Umschlagmaschinen von Liebherr im Einsatz. Auf dem Schrottplatz werden ausgediente Krane, Betonmischer oder auch Tanks mithilfe einer stationären Schere zerkleinert. Um diese einfacher zu bestücken, suchte AOM Rottami nach einer Möglichkeit, die großen Teile vorher grob zu zerkleinern. Die Lösung war eine zusätzliche mobile Abbruchmaschine, bei der ein schneller Wechsel der Anbauten möglich sein sollte. »Die Kombination aus Liebherr-Umschlagmaschine und Genesis-Schrottschere mit integriertem Liebherr-Hydraulikzylinder war für den Kunden die ideale Antwort auf seine Herausforderung«, weiß Wirth. Inzwischen werden in allen Modellen der GXT-Reihe die Liebherr-Zylinder verbaut. Hierfür entwickelten Liebherr-Components Kirchdorf und Genesis zwölf Zylindertypen, die auf dem gleichen skalierbaren Konstruktionsprinzip basieren.     §
