Kemroc Spezialmaschinen GmbH Präzisions-Duo: Querschneidkopf- und Kettenfräse im Einsatz 19. Januar 2024

Pressemitteilung | Lesedauer: min | Bildquelle: Kemroc

Im hessischen Königstein soll mit den »Königsteiner Höfen« ein Wohn- und Gewerbequartier als Vorzeigeprojekt entstehen. Beim Einrichten der Baugrube engagierte sich das Unternehmen Höfling Erdbau als Subunternehmer der Köster-Gruppe. Mithilfe von zwei Baggern mit Anbaufräsen von Kemroc gelang es, Bohrpfahlwände und Drainagen rationell und mit der geforderten Präzision zu erstellen.

Das rund 9 000 m² große Areal bietet Platz genug für insgesamt acht Baukörper mit rund 75 Wohnungen mit 7 000 m² Wohnfläche sowie mit Praxen, Büros, einem Bistro und einem Biomarkt. Den Anfang dieses ehrgeizigen Projekts machten das Generalunternehmen Köster und der Subunternehmer Höfling Erdbau mit der Erstellung der Baugrube und des Rohbaus.

Bohrpfahlwand mit Spritzbeton

Nach dem Spatenstich wurde zunächst die 65 000 m³ große Baugrube hangseitig bis 15 m tief sowie talseitig bis 7 m tief ausgehoben, der Verbau wurde als aufgelöste Bohrpfahlwand errichtet. Wenig später waren parallel alle 186 die Baugrube umschließenden Bohrpfähle fertiggestellt. Darauf folgten deren Verankerung und die Auskleidung der Flächen zwischen den einzelnen Bohrpfählen mit Stahlmatten und Spritzbeton. Um dabei Material zu sparen, sollte vorher die Verbauwand geglättet werden. Allerdings wäre das schwierige Gefüge aus Quarzit beim Stemmen oder Reißen mit dem Bagger und entsprechenden Anbauwerkzeugen massiv geschädigt worden. Daher wählte Daniel Korn, Bauleiter beim ausführenden Unternehmen Gerhard Höfling GmbH, ein anderes Bagger-Anbauwerkzeug – nämlich eine Querschneidkopffräse. Nachdem erste Versuche mit einem anderen Fabrikat nicht die gewünschten Resultate brachten, empfahl Enrico Trender, Verkaufsleiter bei Kemroc, dem Unternehmen eine Kombination aus einem 25-t-Bagger und einer Kemroc-Fräse KR 120 mit 120 kW Leistung, um diese Aufgabe zu lösen.

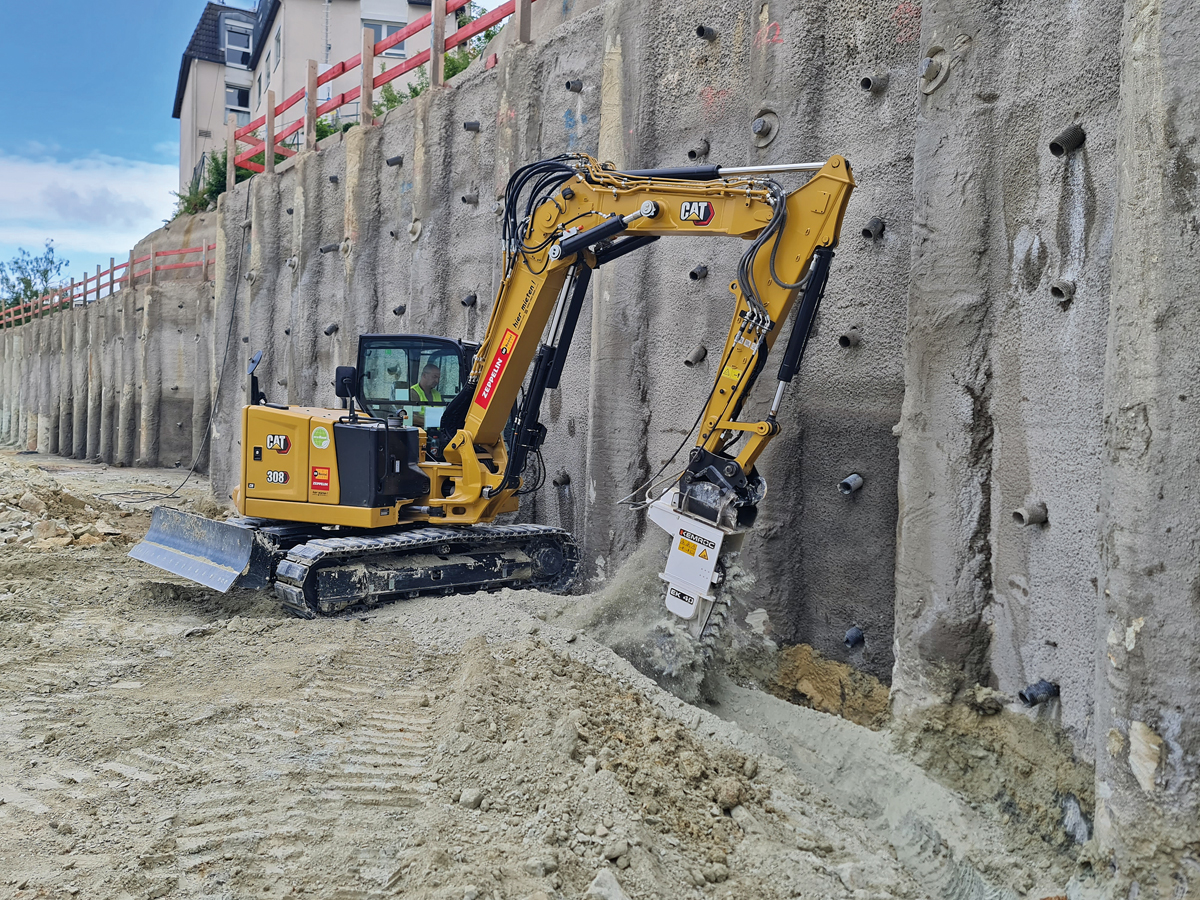

^{Am Fuß der Bohrpfahlwand wird rundherum ein Drainagegraben geöffnet – zeit- und kostensparend mit einem 9-t-Bagger und einer Kettenfräse EK 40 von Kemroc.}

Die richtige Wahl getroffen

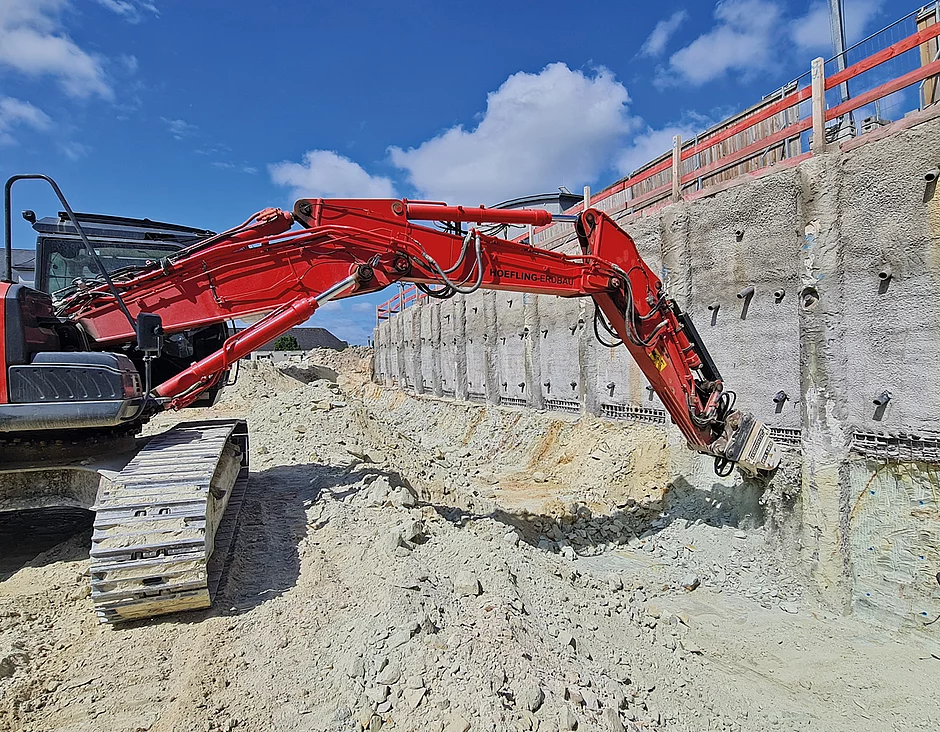

Die Modellreihe KR von Kemroc umfasst 19 Querschneidkopffräsen mit Stirnradgetriebe. Sie sind besonders robust und verschleißfest gebaut und dienen als ideale Anbauwerkzeuge für Trägergeräte mit kurzem Ausleger an beengten Einsatzorten – insbesondere im Abbruch und Tunnelbau sowie in Kanal- und Rohrleitungsbau, Betonsanierung, beim Abbau von Weichgesteinen, bei Unterwasserarbeiten und bei Profilierungsarbeiten. Für genau diesen Einsatzzweck mietete Daniel Korn vom Unternehmen Höfling ein Modell KR 120 für den betriebseigenen 25-t-Bagger. Mit dieser Kombination gelang es, das Gefüge aus Quarzit der früheren Bodenklassen 6 bis 7 zwischen den Bohrpfählen glatt zu fräsen, um es danach mit Spritzbeton auszukleiden.

Drainagegraben rundherum

Anschließend hatte das ausführende Unternehmen noch die Aufgabe, innerhalb der Baugrube am Fuß der gesamten Verbauwand entlang einen 50 bis 60 cm tiefen und 50 cm breiten Drainagegraben anzulegen. Einmal mit Frästechnik im anliegenden Gestein vertraut geworden, beschloss Daniel Korn, diese Aufgabe mit einer Kombination aus einem 9-t-Kurzheckbagger und einer Kemroc-Kettenfräse EK 40 mit 44 kW Leistung zu lösen. Kettenfräsen der Baureihe EK von Kemroc sind mit einer laut Hersteller einzigartigen Fräskette zwischen den seitlichen Schneidköpfen bestückt. Sie lösen das Material auf der gesamten Fräsenbreite ohne Unterschnitt oder einen Mittelsteg, der beim Einsatz herkömmlicher Querschneidkopffräsen stehen bleiben würde. Damit öffnen sie Gräben von exakt definierter Breite. Die Arbeit damit spart Zeit und bis zu 40 % Energie, wirkt baggerschonend und erzeugt ein feinkörniges Fräsgut, welches oftmals an Ort und Stelle beim Verfüllen des Grabens wiederverwendet werden kann. Auf der Baustelle wurde allerdings das Fräsgut ausgebaggert und entsorgt. Denn es war planungsseitig vorgesehen, den mit Gefällen angelegten Drainagegraben mit Vlies auszukleiden und dann mit speziellem Drainagekies zu verfüllen, damit bei Regen eindringendes Wasser in Richtung der Pumpenschächte abfließen kann. In der Rückschau bezeichnet der Bauleiter Daniel Korn auch diesen Mieteinsatz einer Bagger-Fräsen-Kombination als erfolgreich: »Bei der auf unserer Baustelle herrschenden, schwierigen Bodenbeschaffenheit mit empfindlichem Fels war die technische Ausrüstung geradezu perfekt für diese Aufgabe.« d
