Ob auf Flugbetriebsflächen, im Städtebau, im Logistikumfeld oder in Hafenanlagen: Wo große, versiegelte Flächen dauerhaft durch Schwerlastverkehr beansprucht werden, soll beim Einbau des Birco-Schwergewichtlers Max-i der bauseitige Aufwand entfallen.

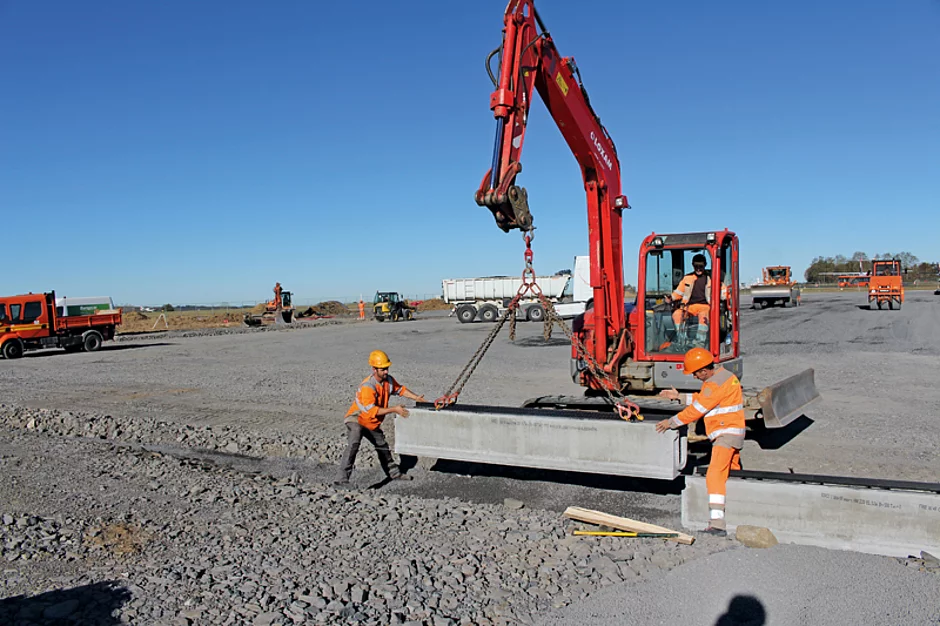

Während Schwerlastrinnen vom Typ »M« nach DIN EN 1433 ein lastabtragendes Fundament oder eine Betonummantelung benötigen, um den Anforderungen im Alltag gerecht zu werden, handelt es sich bei Bircos Max-i mit »Typ I«-Einbau um eine selbsttragende Rinne, die auch in schmale Baugruben eingelassen werden kann. Als Auflage wird dank des stahlbewehrten Betonteils nur ein minimales Fundament benötigt. Das hilft, Personal-, Material- und auch zusätzliche Transportkosten zu sparen: »Birco Max-i ist eigens für den Typ-I-Einbau konstruiert worden. Das bedeutet, dass bei den Tiefbauarbeiten keine weiteren Aushub- und Ummantelungstätigkeiten bis zur Belastungsklasse F 900 erforderlich sind, was die Planungen mit Blick auf Arbeitszeit und damit verbundene Kosten optimiert«, erklärt Eva-Maria Herrmann, Produkt-Managerin Kernsortiment bei Birco.
Mit den Baulängen von 1,5 m bis 3 m können der Baufortschritt beschleunigt und die Anzahl der Fugen reduziert werden. Da die allgemeine, bauaufsichtliche Zulassung Z-74.4-160 für die Schwerlastrinne vorliegt, wird das Genehmigungsverfahren von Großprojekten beschleunigt.
Stabilität und Festigkeit
Anders als beim konventionellen Gießverfahren ermöglicht die Produktionsvariante des Rüttel-Stampf-Verfahrens große Produktionskapazitäten und somit kurze Lieferzeiten ohne Qualitätsverlust, wie seitens Birco betont wird. Die stahlbewehrte Infrastrukturrinne mit der Festigkeitsklasse C 60/75 (»hochfester Beton«) ist in den Nennweiten 220, 320, 420 und 520 sowie diversen Bauhöhen erhältlich. Die spezielle Bauform BircoHyperbel nimmt die an den Flanken vertikal einwirkenden Kräfte auf und leitet sie in das Bauteil ab. So soll die besondere Form der Rinne höchste Stabilität und Festigkeit auch bei permanenter und dynamischer Belastung garantieren. Verschiebesicherungen an Zargen und Abdeckungen unterstützen eine hohe Zuverlässigkeit. Der Oberflächenschutz durch die im Beton verankerte Gusszarge schützt das Rinnenbauteil an der Oberfläche.
Auch Starkregenfällen, urbanen Sturzfluten und Hochwasserereignissen soll die Entwässerungsrinne laut Hersteller mit 512 l Sofortspeicher pro Laufmeter standhalten. t
