Leistungsstark im Albula-Tunnel

Für die Anforderungen im Tunnelbau hat der Spezialist in Sachen Aufbereitungstechnik mit der STE 100.65 TV PB eine leistungsstarke Anlage konzipiert, die sich besonders bei großdimensionierten Tunnelbauprojekten bestens bewährt. Vor allem die eingeschränkten Platzverhältnisse und dadurch eine möglichst niedrige Aufgabehöhe des Materials sind große Herausforderungen an die Technik im Tunnelbau. Daneben spielen sicherheitstechnische Aspekte ebenso eine Rolle wie der komplett elektrische Anlagenbetrieb und die Entstaubung.

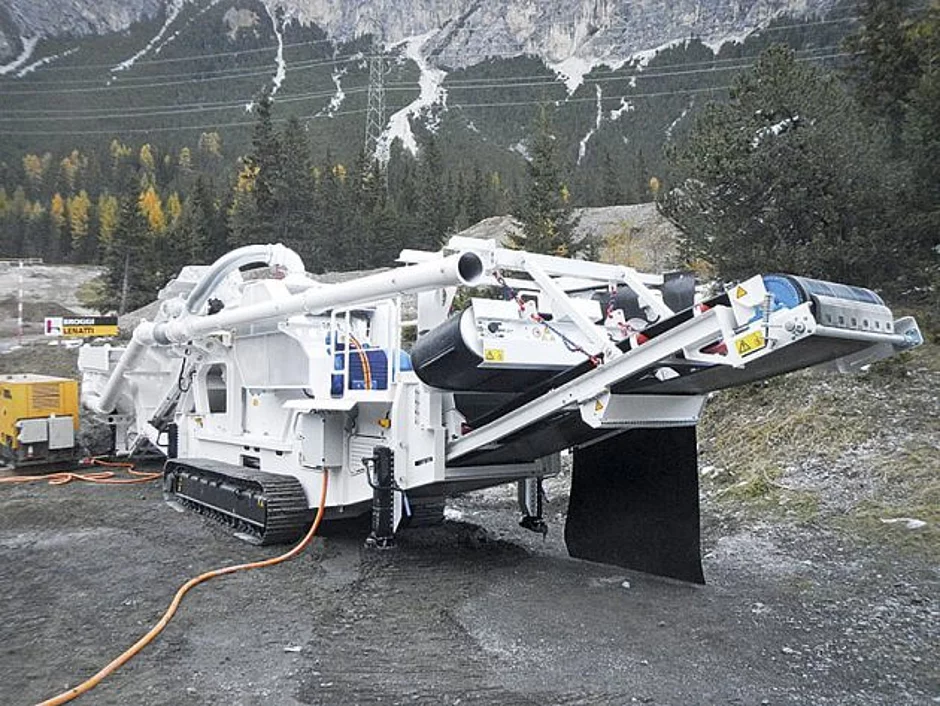

Im Albula-Einsatz zeichnet sich der raupenmobile Backenbrecher STE 100.65 TV PB von SBM Mineral Processing durch kompakte Maße von 19 m Länge, 2,65 m Breite, 4,2 m Höhe und einem Gewicht von 57,5 t aus. Die niedrige Aufgabehöhe von lediglich 2 m macht eine problemlose Radlader-Beschickung im Tunnel möglich.

Der Neubau des 5 860 m langen Albula-Tunnels erfolgt per Sprengvortrieb. Für den Abtransport des Ausbruchmaterials mit Förderbändern müs­sen die Granit/Dolomit-Gesteinsbrocken im Vorfeld auf Größen von 0 – 150 mm gebrochen werden. Diese Aufgabe übernehmen zwei raupenmobile SBM-Brecher direkt im Tunnel. Das vorgebrochene Material kann dann mit den bis zu 3 km langen Förderbändern abtransportiert werden.

Der Tunneleinsatz stellt für die SBM-Anlagen kein Problem dar – sie sind für einen vollständigen elektrischen Betrieb mittels Drehstrom-Kurzschlussläufermotor mit 132 kW ausgelegt und verarbeiten jeweils bis zu 250 t/h.


Reibungslos dank intelligenter Systeme

Bestückt ist das Kraftpaket mit dem Einschwingen-Backenbrecher STE 100.65 HBSV, der mit einer Aufgabeöffnung von 1 000 x 650 mm die Aufgabestücke im Albula-Tunnel mit Kantenlängen bis 700 mm bewältigt. Die integrierte hydraulische Brechspaltverstellung (Gap Release Control) verhindert dabei, dass unbrechbare Teile den Brecher beschädigen und soll damit ­einen störungsfreien Brechprozess gewährleisten. Ermittelt werden die wirkenden Kräfte direkt an der Brechbacke – wird der vordefinierte Grenzwert überschritten, öffnet sich der Brechspalt automatisch und geht anschließend wieder in die vordefinierte Grundstellung zurück.

Für einen ungehinderten Einsatz setzt SBM bei der STE 100.65 TV PB auch auf ein Plattenband sowie auf einen speziellen, 1 500 mm x 1 000 mm großen Vorabscheider. Er erhöht die Leistung der Maschine um 30 % und gewährleistet eine konstante Weiterbeförderung des Endmaterials. Um Beschädigungen der langen Tunnelförderbänder und dadurch verursachte Stillstände zu vermeiden, beispielsweise durch abgebrochene Metallteile von Maschinen, ist ein starker Überbandmagnetabscheider aufgebaut.
