Fränkische Rohrwerke: Drainage-System für die ganzjährige Grünanlagennutzung

Das GaLa-drän-System von Fränkische dient der langfristigen Erhaltung und Nutzung von Grünflächen und Sportplätzen. Das Drainage-System besteht aus zwei Hauptkomponenten und ist komplett inspizier- und spülbar. Kombiniert mit dem passenden Zubehör, entwässert GaLa-drän große und kleine Flächen.

Lesedauer: min

Das GaLa-drän-System von Fränkische nimmt anfallendes Wasser schnell auf, leitet es ab und verhindert so Wasserstau und mögliche Schäden. Es besteht aus Stangenrohren in den Nennweiten DN 80 als Saug­leitungen, DN 100 und DN 160 als Sammelleitungen, sowie dem Spül- und Kontrollschacht GaLa-control.

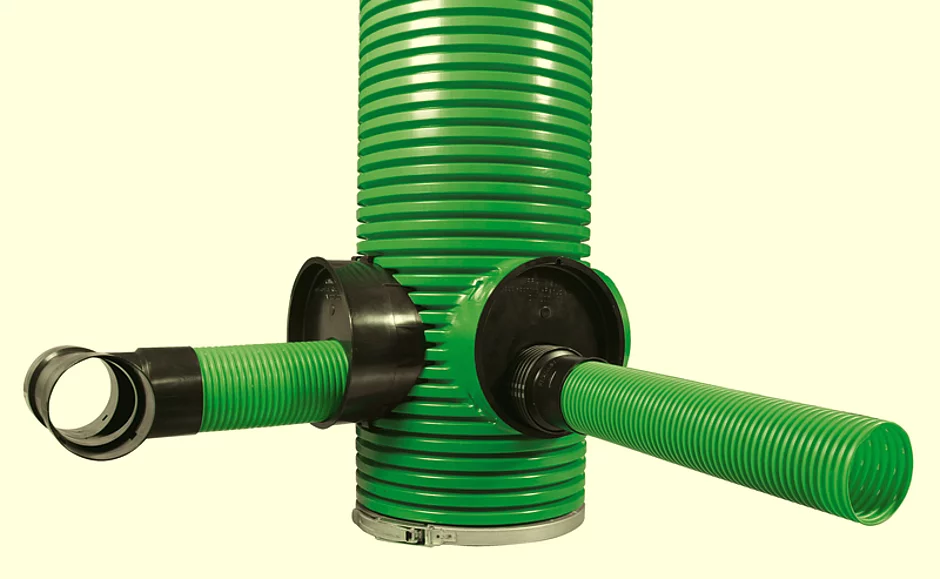

Diese Komponenten von GaLa-drän spielen zusammen: Die Sauger nehmen das anfallende Wasser auf. Der Kreuzschacht GaLa-control führt je drei Saugleitungen zusammen und leitet das Wasser in die Sammler bzw. in Richtung Vorflut ab. »Der GaLa-control-Schacht er­möglicht die TV-Inspektion und Spülung des gesamten Systems und sichert damit die nachhaltige, ganzjährige Nutzung der Flächen. Außerdem vermeidet die vollständige Zugänglichkeit aufwendige und kostenintensive Sanierungen der Entwässerungsanlagen und somit der Fläche«, betont Guido Weigl, Produkt-Manager Drainage-Systeme bei Fränkische.


Hohe Wasseraufnahme für mehr Effizienz

Die geschlitzten Stangendränrohre haben eine große Wassereintrittsfläche und übertreffen nach Anbieterangaben die Anforderungen der DIN 18035-3 »Sportplätze-Entwässerung« bei weitem. Über den gesamten Rohrumfang angeordnete Wassereintrittsöffnungen und geringe Wassereintrittswiderstände unterstützen eine hohe Leistung und Sicherheit der Dränanlage. Die Sauger werden in einer Dränpackung verlegt. Bei einer Länge von 5 m ermöglichen die Stangenrohre eine geradlinige Verlegung ohne Senkungen und Wölbungen im notwendigen Gefälle. Gleichzeitig sind die Rohre so flexibel, dass der Anschluss am Spül- und Kontrollschacht ohne zusätzliche Formteile realisiert werden kann. Die Hauptaufgabe der Sammler ist es, Regenwasser in Richtung Vorflut abzuleiten. Das Stangendränrohr ist aus PVC-U gefertigt.

Einbau leicht gemacht

Das GaLa-drän-System gilt als schnell und einfach verlegbar. Wie der Hersteller betont, gab es im Sportplatzbau in der Vergangenheit kein abgestimmtes System, sodass Sauger, Sammler und Schächte gemischt und umständlich miteinander verbunden werden mussten. Die Inspizierbarkeit des Systems war so in der Regel nicht oder nur mit erheblichem Mehraufwand realisierbar.     t
