Beutlhauser – Leica: Oberwagendynamik berücksichtigen

Schon in der Entstehungsphase haben sich Beutlhauser Smart Systems und Leica Geosystems vom Gedanken leiten lassen, die gemeinsam entwickelte und im Herbst 2020 nach rund zwei Jahren Entwicklung und Praxistests eingeführte Abziehautomatik für Ketten- und Mobilbagger zur bestmöglichen Option auf der digitalen Baustelle werden zu lassen. Dank der Nähe zum Kunden und auf Grundlage des tatsächlichen Bedarfs ist eine facettenreiche Lösung entstanden, die sich durch Vielseitigkeit von Wettbewerbsansätzen abheben will.

Lesedauer: min

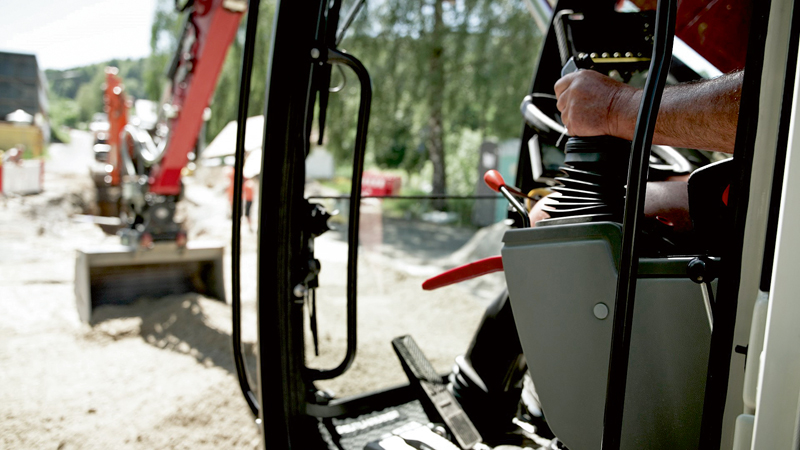

Das intelligente Assistenzsystem unterstützt Baggerfahrer beim Abziehen von Flächen durch das parallele Ansteuern von Hubgerüst, Löffelzylinder und Schwenklöffel. Die Lösung führt laut Anwenderrückmeldungen zu einer deutlichen Produktivitätssteigerung, wobei zugleich die Arbeitsbelastung bei den Maschinenführern sinke. Projekte sollen schneller, sicherer und zu 100 % genau ausgeführt werden können. Die Abziehautomatik von Beutlhauser und Leica vereint dabei verschiedene Faktoren in sich.

Leistungsfähig auf Ketten- und Mobilbaggern

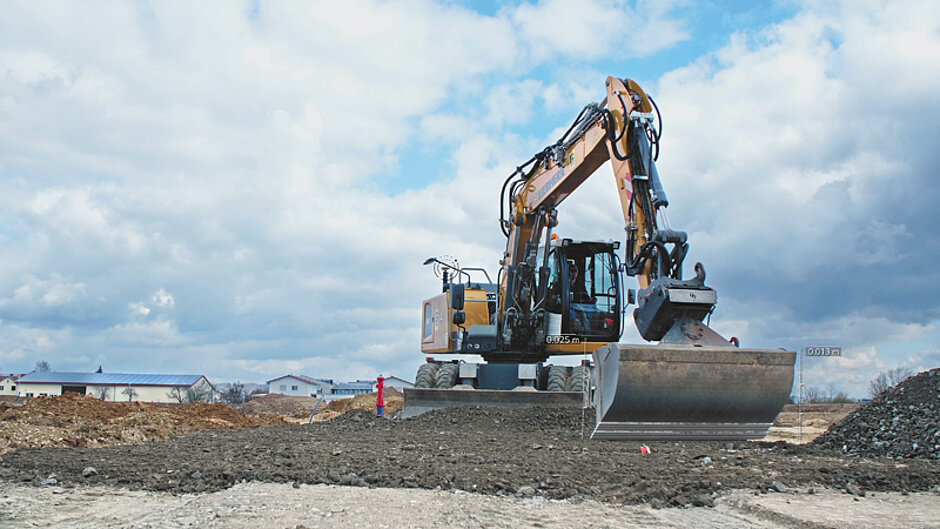

Das System will sowohl auf Ketten- als auch auf Mobilbaggern präzise Ergebnisse liefern. Weil ein Mobilbagger auf Rädern steht, liegt es in der Natur der Sache, dass dieser weniger Standfestigkeit als ein Kettenbagger mitbringt. Im Oberwagen ist mit dynamischen Bewegungen zu rechnen. »Deshalb muss die Messung hinten am Heck in einer viel höheren Taktung erfolgen, damit das Ergebnis vorne an der Löffelschneide adäquat ist. Das Leica-Produkt misst im Vergleich zum Wettbewerb deutlich präziser und hochauflösender – und damit viel mehr in Echtzeit. So entsteht ein Vorteil in Sachen Schnelligkeit«, erklärt Nicolai-Christian Andree, Leiter Beutlhauser Smart Systems.


Die Abziehautomatik soll für den Einsatz auf dem Mobilbagger noch attraktiver werden, weil sie laut Anbieter nicht einzig auf die Arbeit mit einem Monoblockausleger oder einem Verstellausleger in ausgefahrener Position begrenzt ist. Vielmehr kann der Verstellausleger in ganzer Fülle genutzt werden. »Unsere Lösung überwacht die Stellung des Verstellauslegers und berücksichtigt diesen in der Abziehautomatik. Das heißt also: Egal in welcher Stellung der Ausleger steht, die Maschine zieht sauber ab – ein großer Mehrwert auf der Baustelle«, folgert Andree.

Aktive Ansteuerung von Schwenklöffel und Tiltrotator

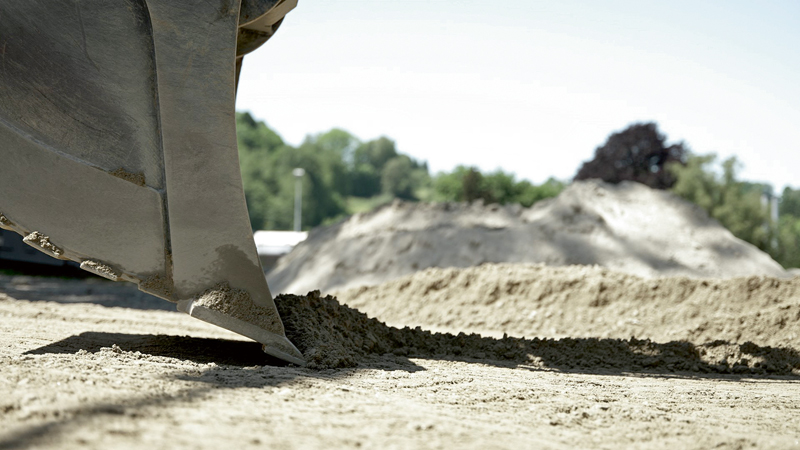

Ein weiteres Hauptunterscheidungskriterium bezieht sich auf die Ansteuerung des Schwenklöffels. Denn die Abziehautomatik steuert nicht nur das Hubgerüst und den Löffelwinkel aktiv an. Auch der Schwenklöffel kann entsprechend der Vorgaben im digitalen Geländemodell aktiv angesteuert werden. »Somit muss der Löffel nie einfach nur in einer Position mitgeführt werden. Weiter kann der Baggerfahrer über die Funktion Angriffswinkel flexibel entscheiden, ob die Schneide oder der Boden des Löffels für das Abziehen genutzt wird. Das kann die Abziehautomatik bereits seit ihrer Markteinführung 2020«, sagt Jörg Thierfelder als Produkt-Manager Beutlhauser Smart Systems.

Ebenso können Maschinen mit Tiltrotatoren der Hersteller Engcon, Rototilt, Steelwrist und MTS integriert werden. Eine besondere Herausforderung an die Lösung, denn neben dem Schwenken muss auch noch das Drehen des Löffels eingerechnet werden. Die Abziehautomatik kann beide Bewegungen nicht nur anzeigen, sondern auch aktiv ansteuern, was beispielsweise beim Ziehen einer Böschung die Arbeit des Baggerfahrers erheblich erleichtert. Die Option, den Tiltrotator aktiv anzusteuern, stellt laut den Anbietern ein Alleinstellungsmerkmal der Abziehautomatik von Beutlhauser und Leica dar.

Neben den Vorteilen, die auf technischem Vorsprung basieren, soll sich für Kunden zudem ein Service-Mehrwert ergeben. Weil Beutlhauser verschiedene Geschäftsbereiche wie den Baumaschinenhandel und Smart Systems unter einem Dach vereint, sollen Kunden nicht nur eine Lösung erhalten, die auf den jeweiligen Einsatzzweck abgestimmt ist, sondern zudem alles aus einer Hand. So bestehe kein zusätzlicher Bedarf an externen Dienstleistern.    t
