Steuerungsassistenzsysteme für Raupenkrane steigern Komfort

youtu.be/hwm9SmgNv8Q


Die Liebherr-Steuerung Litronic ist in der Kranwelt bekannt für ihre Benutzerfreundlichkeit, die nun durch die Steuerungsassistenzsysteme Vertical Line Finder und Horizontaler Lastweg weiter gesteigert werden soll.Vertical Line Finder

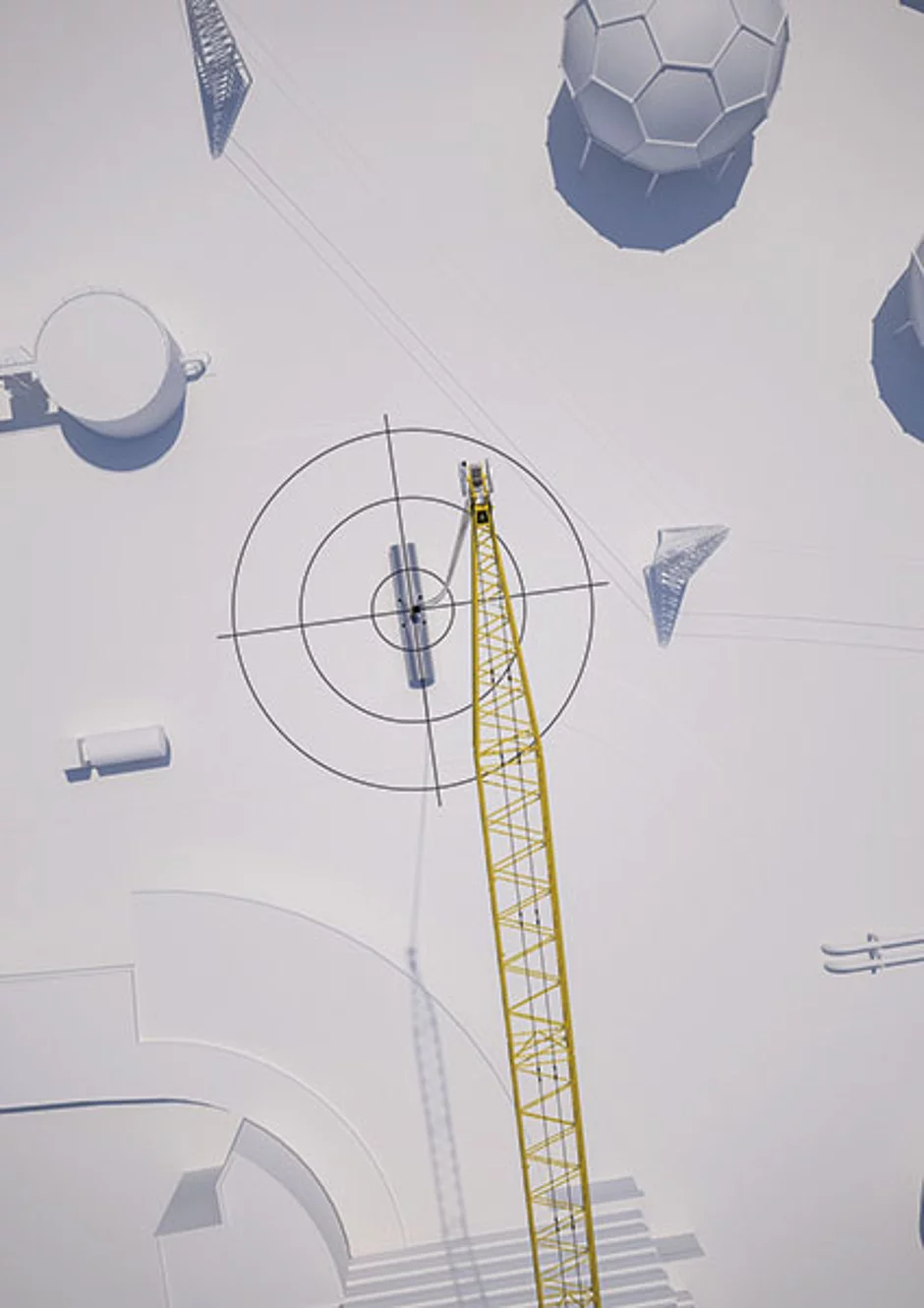

Das Steuerungsassistenzsystem Vertical Line Finder sorgt dafür, dass das Seil die Last exakt vertikal anhebt. Schrägzug der Last, verursacht durch die lange Distanz zwischen Kranfahrer und der Last, sowie asymmetrische Schwerpunkte werden dadurch vermieden. Die Bedienung des Vertical Line Finders ist einfach: durch das Betätigen einer Taste am Joystick fährt der Kran Wippwerk, Hubwerk und Drehwerk an die richtige Position. Ein Fadenkreuz am Monitor zeigt an, ob sich das Seil in vertikaler Position befindet. Die Funktion des Assistenzsystems wird unterbrochen, sobald der Kranführer die Taste loslässt bzw. die maximale Traglast des Krans erreicht ist.

Der Vertical Line Finder erhöht zudem die Sicherheit auf der Baustelle. Das vertikale Anheben der Last verhindert das mögliche Touchieren mit Hindernissen sowie Personen, insbesondere bei eingeschränkter Sicht. Die Erhöhung der Lebensdauer des Krans ist ein zusätzlicher Vorteil des Vertical Line Finders – durch das vertikale Anheben der Last wird der Ausleger geschont und damit die Belastung für den Stahl möglichst gering gehalten.


Horizontaler Lastweg

Die zweite neue Lösung ist der Horizontale Lastweg. Dieses System erhöht den Komfort in der Bedienung des Krans, weil Lasten effizienter und präziser an die dafür vorgesehene Position bewegt werden können – auch an schwer einsehbare Punkte. Zusätzlich erleichtert es die Koordination von Lasten bei Mehrkranhüben. Der Horizontale Lastweg wird durch die Betätigung einer Taste am Joystick aktiviert. Die Last wird dann in einer bestimmten, gleichbleibenden Höhe horizontal bewegt. Ausleger und Hubwinden werden also mit lediglich einem Knopfdruck koordiniert, was zur erheblichen Steigerung der Bedienerfreundlichkeit des Krans beiträgt.

Der Vertical Line Finder sowie der Horizontale Lastweg sind gegenwärtig für den 300-t-Kran LR 1300 verfügbar. Künftig werden beide Lösungen für die gesamte LR-Serie bis 300 t ange­boten.
