Sichtbeton für neue Stromzentrale

Der markante kubische Baukörper mit seinen großen Fensteröffnungen wird von der Eisenhutstraße aus über eine zum Hochparterre führende Freitreppe ­erschlossen. Bedingt durch die leichte Hanglage bildet das Untergeschoss eine Art Souterrain, das über ein verglastes Verbindungsbauwerk an das bestehende Verwaltungsgebäude der Stadtwerke angeschlossen ist. Die insgesamt sechs Stockwerke haben die Architekten mit ­Höhen zwischen 3,5 m und 4,5 m festgelegt, und die Wände des ­Gebäudekerns – insgesamt 2 400 m² Wandfläche – zum Teil in Sichtbeton SB3 ausgeschrieben.

Die Primax-Stahlträgersystemschalung war für die in Tübingen eingesetzte F.K.-Mannschaft Neuland – bis die ersten Elemente der insgesamt rund 250 m² Schalungsvorhaltung angeliefert wurden. Dank umfassender Erfahrungen mit klassischen Holzträgerschalungen hatte das routinierte Schalungsteam von Polier Thomas Eichinger das neue System schnell »im Griff«, denn die Arbeitsabläufe beim Stellen und Ausrichten waren vergleichbar. Restmaßausgleich und Abschalungen erforderten eine sorgfältige Arbeitsvorbereitung, denn Improvisationen sind bei Sichtbetonanforderungen nicht ratsam. Die Primax-Trägerschalung punktet mit ihrer hohen Steifigkeit und Maßhaltigkeit, was für extrem ebene Betonwände steht. Mühelos können so die Ebenflächigkeitstoleranzen der DIN 18 202 Tabelle 3 Zeile 7 eingehalten werden.

Sichtbeton erster Güte

Belegt mit der gewünschten Schalhaut bot die Primax-Trägerschalung somit eine ideale Voraussetzung für Sichtbeton erster Güte. Dazu wurden aus den in 2,5 m und 4 m Höhe erhältlichen Grundrosten und Teleskoprosten mit verschraubten Kopf- und Gleitrahmen fertige Elemente vormontiert. So entstanden bis zu 6 m hohe Elemente, die mit passender Schalhaut belegt wurden (von hinten verschraubt).

Für die Baustelle in Tübingen kamen Birkensperrholzplatten mit Phenolharzbeschichtung zum Einsatz. Aufgrund der hohen Anforderungen an die Betonflächen wurden diese nach rund acht Einsätzen ausgetauscht – eine Arbeit, die leicht auf der Baustelle zu erledigen war. Grundsätzlich erreicht die Primax ihre hohe Frischbetondruckaufnahme von bis zu 100 kN/m² mit einem extrem geringen Ankeranteil – im Idealfall sind nur 0,5 Anker/m² Wandfläche nötig, was entsprechend günstige Schalzeiten ergibt. An den kurzen und verwinkelten Wandabschnitten des Gebäudekerns waren diese optimalen Werte allerdings nicht zu schaffen.

Auf der SWS-Baustelle waren für das unterste Geschoss mit 4,5 m Höhe zunächst Elemente aus 4 m Grundrosten mit kurzen Teleskoprosten im Einsatz, die in den aufgehenden ­Geschossen auf 4 m Elementhöhe rückgebaut wurden, um die Schalungsvorhaltung zu begrenzen. Diese einfache Höhenanpassung gibt es nur bei der Primax, während eine klassische Holzträgerschalung in einem solchen Fall auf- bzw. abgestockt werden muss.

Bei 4 m Wandhöhe erreicht der auftretende Frischbetondruck selbst bei normaler Betoniergeschwindigkeit bzw. Steighöhe kaum die zulässigen 100 kN/m² der Primax. Auch bei größeren Betonierhöhen blieb die Schalung maßhaltig, die Elementstöße gingen nicht auf. Zusätzlich an den Stößen der Schalplatten aufgeklebte Neoprenbänder verhinderten wirksam, dass Zementmilch auslief.Die Primax-Elemente werden über die Gurtung mit Keilen und Verbindungslaschen ausgerichtet und dichtgezogen. Die Gurtung kann standardmäßig im 10-cm-Raster versetzt werden und ermöglicht somit das gewünschte Ankerbild oder die erforderliche Betondruckaufnahme. Ist das 10-cm-Raster nicht ausreichend, können die Riegel mit Variklemmen stufenlos fixiert werden. Damit bietet das Primax-System nahezu völlige Gestaltungsfreiheit bei der Anordnung der Ankerstellen. So konnten auch beim SWS-Bauvorhaben die konkreten Vorstellungen der Architekten, wo sich die Ankerlöcher im Beton abbilden sollen, realisiert werden.

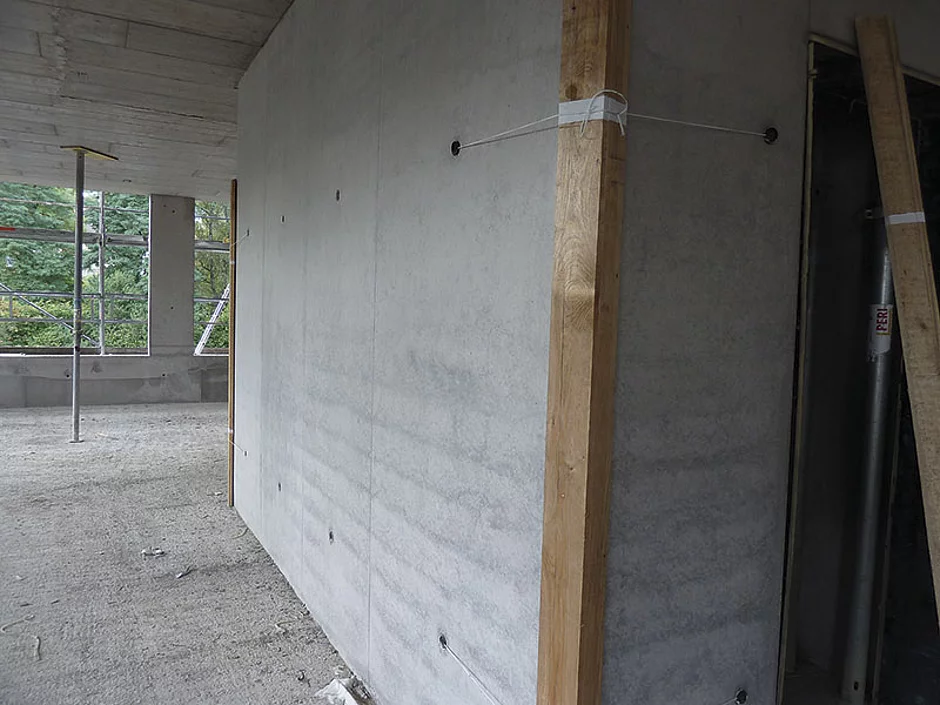

Auf diese Weise hat das Team von Thomas Eichinger etwa alle drei Wochen ein Stockwerk fertiggestellt – jeweils rund 440 m² Ortbetondecke mit 350 m² Sichtbetonwänden um den Treppenhaus- und Aufzugskern sowie die Lochfassaden mit 70 lfm Brüstung und 16 Stahlbetonstützen, die später zusammen mit der Wärmedämmung hinter der dekorativen Klinkerfassade verschwinden werden.
