In der 24-t-Klasse etabliert

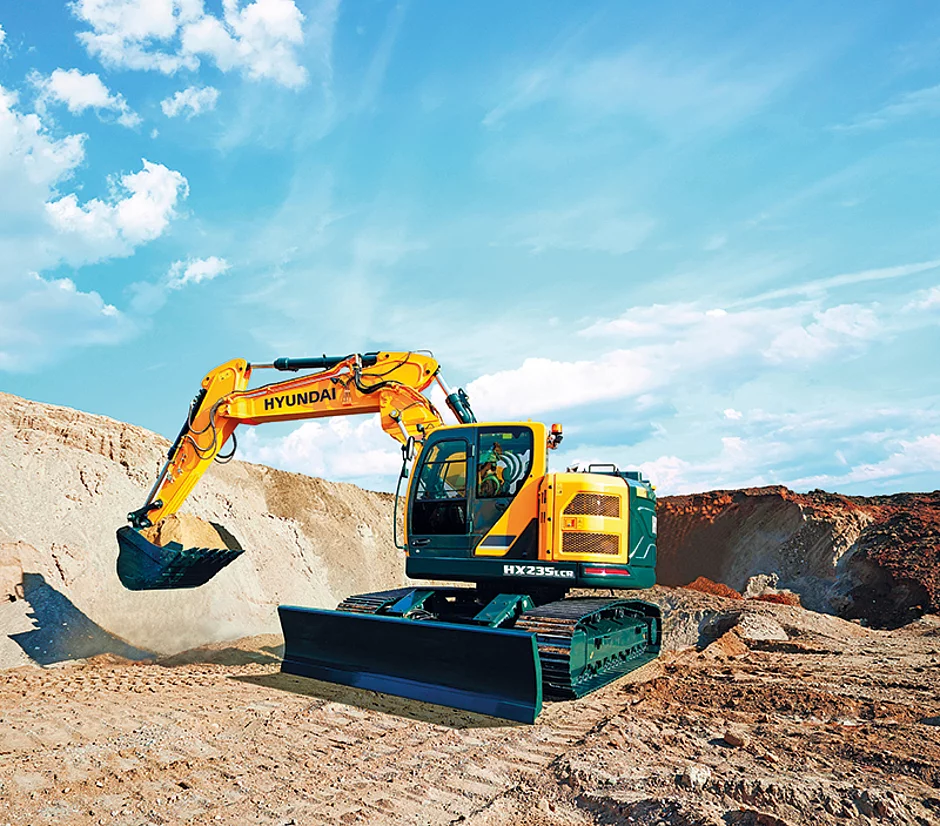

Herzstück des Antriebsstranges ist ein Cummins-Stage-IV-Motor mit 129 kW Leistung. Zwei verstellbare Axialkolbenpumpen in Tandemausführung versorgen Hydraulik und Fahrwerk des HX235 LCR sowie Anbaugeräte mit einem variabel geregelten Ölfluss. Besonders in Europa ist der geteilte Ausleger gefragt. Diese Ausrüstung besteht aus einem 5,65 m langen Ausleger, der mit drei Stielen (2,00 bis 2,92) kombiniert werden kann. Mit Verstellausleger und dem längsten Stiel erreicht der Kurzheck-Kettenbagger eine Schachttiefe von 6 380 mm, bis zu 11 470 mm Einstechhöhe und bis zu 8 540 mm Ladehöhe.


Zentraldisplay

Das Touchscreendisplay wurde in der HX-Serie von 7" auf 8" vergrößert. Der Fahrer kann zahlreiche Parameter in übersicht­lichen und intuitiv geführten Menüpunkten einstellen. Neben Anzeigen und Schaltern lassen sich viele Einstellungen mit einblendbaren Schiebereglern bequem einstellen und mit minimalem Aufwand anpassen. Zusätzlich befinden sich 18 konventionelle Tasten unter dem Display zum Aktivieren von Zentralschmierung, Standgas oder auch Arbeitsscheinwerfern. Das reaktionsschnelle Display ist blendfrei, vibrationsarm und es lässt sich in Neigung und Drehrichtung frei einstellen. Zusätzlich lassen sich Informationen vom Smart­phone per WiFi direkt auf das Display übertragen.

Um effizientes Arbeiten zu erleichtern, verfügt das Display über eine große farbige Eco-Anzeige. Farbige Balken im Drehzahlmesser signalisieren die Effizienz – grüner Balken bedeutet effizientes Arbeiten, rot entsprechend hoher Kraftstoffverbrauch und Verschleiß. Die Arbeitsmodi Eco, Standard und Power sind in der Steuerung hinterlegt und lassen sich per Knopfdruck anwählen. In einer Bibliothek lassen sich per Touchscreen Ölmenge und -druck von bis zu 20 Anbaugeräten hinterlegen. Dank Electronic Proportional Pressure Reduce Valve (EPPR) lässt sich die hydraulische Förderleistung für besonders anspruchsvolle Anbaugeräte durch das Zusammenschalten von zwei Pumpen steigern – auch diese Konfigurationsdaten werden zusammen mit Druck und Ölliefermenge im Hyundai-System hinterlegt. Das Leistungsmerkmal gilt besonders für den Abbrucheinsatz als hilfreich, wird doch dort permanent zwischen Hammer, Schere, Pulverisierer und Sortierlöffel gewechselt.


Sicherheit hat Priorität

Eine Rückfahrkamera zählt zur serienmäßigen Ausstattung der HX-Serie. Optional liefert Hyundai das System AAVM (Advanced Around View Monitoring – Verbesserte Rundumsicht): Hierbei erscheint auf dem Display eine 360°-Rundumsicht, zusammengesetzt aus den Bildinformationen von vier Kameras. Mit dem Überwachungssystem IMOD (Intelligent Moving Objects Detection) werden Objekte erkannt, die sich rund um den Bagger bewegen, und auf dem Touchscreen visualisiert. Das Feinschwenken und eine Schwenksperre sind weitere Leistungsmerkmale der neuen Hyundai-Baggersteuerung. Die Funktion Feinschwenken erlaubt besonders langsames und präzises Arbeiten – etwa im Rohrleitungsbau. Die Schwenksperre kann den Drehradius des Baggers begrenzen und auf Wunsch den Oberwagen komplett verriegeln. Diese Funktion ist etwa bei einem Straßentransport auf einem Tieflader wichtig. Viele Komponenten wie Fahr- und Schwenkmotoren fertigt Hyundai nun selbst, was eine verbesserte Integration in das Hydrauliksystem bewirkt. Neue Komponenten, eine intelligente Hydrauliksteuerung und die neue Stufe-IV-Motorentechnik versprechen je nach Aufgabenstellung Treibstoffeinsparungen von bis zu 13 % gegenüber der Hyundai-Vorgängerserie -9A.

Je nach Einsatz lassen sich Bodenplatten mit 600 mm bis 900 mm Breite aufziehen. Löffelgrößen von 0,8 m³ bis 1,34 m³ passen bestens zu diesem Bagger. Für Grabenräumlöffel, Erdbohrer, Abbruchgeräte und andere hydraulische Anbaugeräte werden Zusatzverrohrungen bis zum Stielende angeboten. Die Zusatzsteuerkreise sind serienmäßig proportional für feinfühliges Arbeiten mit den Werkzeugen. Kurzheckbagger werden häufig aufgrund nicht vorhandenem Heckschwenkradius in engen City- und Kanalbaustellen eingesetzt. Hier punktet der neue ­Hyundai-Kurzheckbagger auch mit einer großen Hubkraft. In Längsrichtung mit abgesenktem Planierschild kann er bis zu 8 110 kg heben, damit lassen sich auch schwere Verbauelemente gut einheben.
