Ideal im Abbruch und Transport

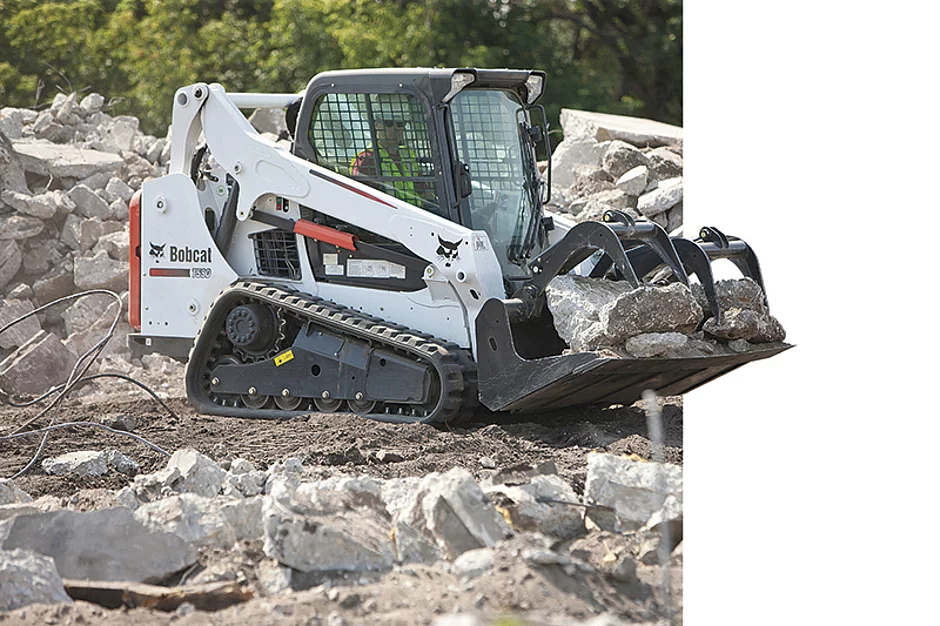

Die Modelle S530, S570, S590 und T590 zeichnen sich besonders durch ihren vertikalen Hubarm aus. Sie eignen sich damit gut für Hub- und Transportarbeiten, aber auch für den Materialumschlag.

In Europa, Nahost und Afrika besteht die neue Plattform 500 aus sechs Modellen der neuen Generation (Kompaktlader S510, S530, S550, S570 und S590) sowie aus dem Kompakt-Raupenlader T590. Die neuen Lader ersetzen die bisherigen Modelle S150, S160, S175, S185, S205 und T190.


Bei den Modellen S510 und S550 handelt es sich um Lader mit radialem Hubweg. Sie bieten eine hohe Wendigkeit auf engem Raum sowie die Reichweite und Sicht, die für Anwendungen wie das Ausschütten von Material über Wände hinweg, Verfüllarbeiten oder das Beladen von Pritschenfahrzeugen erforderlich sind. Die Modelle S530, S570, S590 und T590 zeichnen sich durch ihren vertikalen Hubarm aus. Sie eignen sich besonders für Hub- und Transportarbeiten, aber auch für den Materialumschlag. Die neuen Lader mit vertikalem Hub bieten im Vergleich zur vorherigen Maschinengeneration eine höhere Hubhöhe. Durch ihre optimierte Hubarmkonstruktion gestatten sie es, schwere Lasten höher zu heben. Dadurch ist es einfacher, Lkw-­Ladeflächen mit hohen Bordwänden und auch Trichter zu entladen oder schwer beladene Paletten zu platzieren.Wie die größeren Modelle der neuen Generation sind auch die Lader der Plattform 500 mit einer nach vorn ausgerichteten Kabine ausgestattet, wodurch der Fahrer näher am Anbaugerät sitzt und somit über hervorragende Rundumsicht um die Maschine verfügt. Die Lader der Plattform 500 haben, wie Bobcat betont, die größte Kabinentüröffnung des Segments und wollen mit einer sehr guten Sicht auf die Schneidkante der Schaufel bzw. auf die Ecken der Anbaugeräte punkten. Die Schwelle der Kabinentür wurde abgesenkt und die Tür um insgesamt mehr als 40 % vergrößert, was die Sicht verbessert und das Ein- und Aussteigen vereinfacht. Die Kabine ist höher, dennoch bleibt die Maschine in ihrer Gesamthöhe unterhalb von 2 m.

Produktfakten: Neue Lader der Plattform 500


Die neuen Lader der Plattform 500 bieten Verbesserungen in puncto Komfort, Sicht, Manövrierbarkeit und Platzangebot in der Druckkabine. Mit einer Gesamtleistung und Taktzeiten, die im Vergleich zu den Vor­gängermodellen um rund 16 % besser sind, sollen die neuen Lader Maßstäbe im Hinblick auf Effizienz und Produktivität setzen.


  • Höhere Hubkraft, Reichweite und Hubhöhe

  • Kürzere Taktzeiten, größere Reißkräfte

  • Deutlich mehr Traktion für höhere Schub- und Grableistung

  • Höhere Hydraulikleistung für Anbaugeräte

  • Höhere Betriebszeiten, mehr Zuverlässigkeit und Wartungsfreundlichkeit



Optimale Arbeitsbedingungen


Die Kabine der neuen Lader ist um 10 % größer und bietet eine um mehr als 30 % bessere Sicht. Die optional erhältliche Druckkabine bietet eine um 35 % verbesserte Heizungs-/Klimaanlagen­leistung und verfügt über eine neue durchgängige Türdichtung, die in einer gekrümmten Führung verläuft, um Schmutz und Staub aus der Kabine fernzuhalten. Der Geräuschpegel in der Kabine wurde um 5 dB(A), außerhalb der Kabine um 4 dB(A) gesenkt. Insgesamt soll dies eine Senkung des wahrgenommenen Geräuschpegels um über 50 % ergeben.


Wahlweise sind Standardfußpedale für die Hydrauliksteuerung, das ACS-Steuersystem (Advanced Control System) oder die Joystickbedienung (SJC Selectable Joystick Controls) erhältlich. Die Standardfußpedale steuern Hub- und Kippfunktionen über ein mechanisches ­Gestänge. Bei dem als Sonderausrüstung erhältlichen ACS-Steuersystem kann der Fahrer über einen Schalter auf der Instrumententafel die Steuerung der Hub- und Kippfunktionen verzögerungsfrei auf die erweiterte Handsteuerung oder die erweiterte Pedalsteuerung umstellen. Die leichtgängigen Steuer­hebel der als Sonderausrüstung ­erhältlichen Joystickbedienung (SJC) können wahlweise im ISO- oder H-Steuermodus eingesetzt werden. Die Hebel bewegen sich zusammen mit dem Sitz nach oben bzw. nach unten, sodass der Fahrer die Arme weniger bewegen muss und ermüdungsfreier arbeiten kann. Außerdem sind die Joysticks in der Längsachse verschiebbar und somit ­individuell einstellbar.

Höhere Hydraulikleistung


Bei allen Bobcat-Ladern der ­neuen Generation ist der Hydraulik-Schnellkupplungsblock geschützt in den Hubarm integriert. Die Hydraulikschläuche werden zum besseren Schutz durch die Hubarme geführt. Eine Schutzleiste vor den Kupplungen sorgt für zusätzliche Sicherheit. Die Lader der Plattform 500 verfügen im Vergleich zu den Vorgängermodellen über eine höhere Hydraulikleistung. Sie bieten einen höheren Hydraulikölfluss und Hydrauliköldruck, was höhere Ausbrechkräfte zur Folge hat und mehr Nutzleistung für Anbaugeräte bringt. Durch die reduzierte Anzahl an Hydraulikleitungen und den Einsatz von geraden Anschlussstücken anstelle von 45°- und 90°-Anschlüssen (wo immer möglich) wurde die Gefahr undichter ­Stellen verringert. Diese Anschlussstücke sorgen auch für eine bessere Ausrichtung von Verbindern, Schläuchen und Rohrleitungen. Durch die effizientere Zusatzhydraulik werden interne Leistungsverluste und Gegendruck vermindert. Das Kühlsystem wurde bei den Ladern neu konzipiert. Dabei wurde auf höhere Effizienz und erhöhte Leistung geachtet, damit die Lader auch nach einem langen Einsatz ordnungsgemäß gekühlt werden. Das neue Konzept erleichtert die Reinigung des Kühlsystems, da der schwenkbare Ölkühler den Zugang zum Bereich zwischen Ölkühler und Kühler verbessert. Alle Kompaktlader-Modelle der Plattform 500 sind als Sonderausrüstung mit zwei Fahrstufen lieferbar. Dadurch wird eine Höchstgeschwindigkeit von 11,8 km/h in der niedrigen und von 17,3 km/h in der hohen Fahrstufe erzielt. Mit der als Sonderausrüstung erhältlichen hydraulischen Schaufelparallelführung bleibt die Laderschaufel eben, wenn die Hubarme angehoben werden. Dies sorgt dafür, dass der Fahrer weniger Material verschüttet und schneller ­arbeiten kann.


Die als Sonderausrüstung erhältliche Deluxe-Instrumententafel wurde um neue Funktionen erweitert, die die Arbeit erleichtern. Die neue intelligente Konsole überwacht wichtige Laderfunktionen; die schlüssellose Startfunktion verhindert Diebstahl. Das 5"-LCD-Farbdisplay zeichnet sich durch seine bessere Lesbarkeit und seine interaktiven Funktionen aus. Gut ablesbare virtuelle Zeigerinstrumente geben dem Fahrer rasch Aufschluss über die aktuelle Betriebsleistung.
